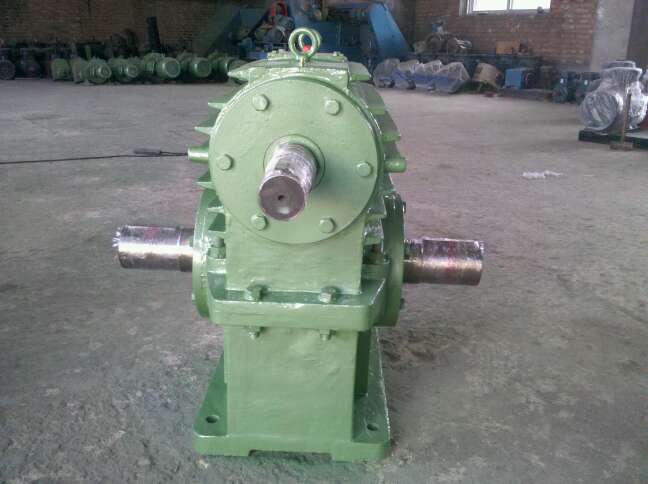

CWO系列圓弧圓柱蝸桿減速機 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
一、概述
圓弧圓柱蝸桿減速器采用單級蝸桿減速傳動,符合國家標準GB9147-88,此標準達國際八十年代水平。全系列共包括三種型號,16種中心距,12種速比。輸入功率范圍在0.39~189KW之間,輸出扭矩在107~13500N m之間。
圓弧圓柱蝸桿減速器具有承載能力大、傳動效率高、使用可靠、壽命長等優點,可適用于冶金、礦山、起重、運輸、化工、建筑等各種行業機械設備的減速傳動。
減速器的蝸桿軸可正、反兩個方向運轉,輸入轉速不超過1500r/min,工作環境溫度為-40~+40℃,當工作環境溫度低于0℃時,起動前潤滑油必須加熱到0℃以上;當工作環境溫度高于40℃時,必須采取冷卻措施。
二、型號、中心距、傳動比、標記示例、主要尺寸
1、型號
本系列減速器包括以下三種型號:
CWU—蝸桿在蝸輪之下的圓弧圓柱蝸桿減速器;
CWS—蝸桿在蝸輪之側的圓弧圓柱蝸桿減速器;
CWO—蝸桿在蝸輪之上的圓弧圓柱蝸桿減速器。
2、中心距(見下表)
單位:mm
注:優先選用第一系列,表中第二系列中加括號的中心距僅提出型式尺寸,圖紙根據用戶需要,另行設計。
3、減速器的公稱傳動比i和傳動比代號
4、減速器標記示例 <IMG style= |
