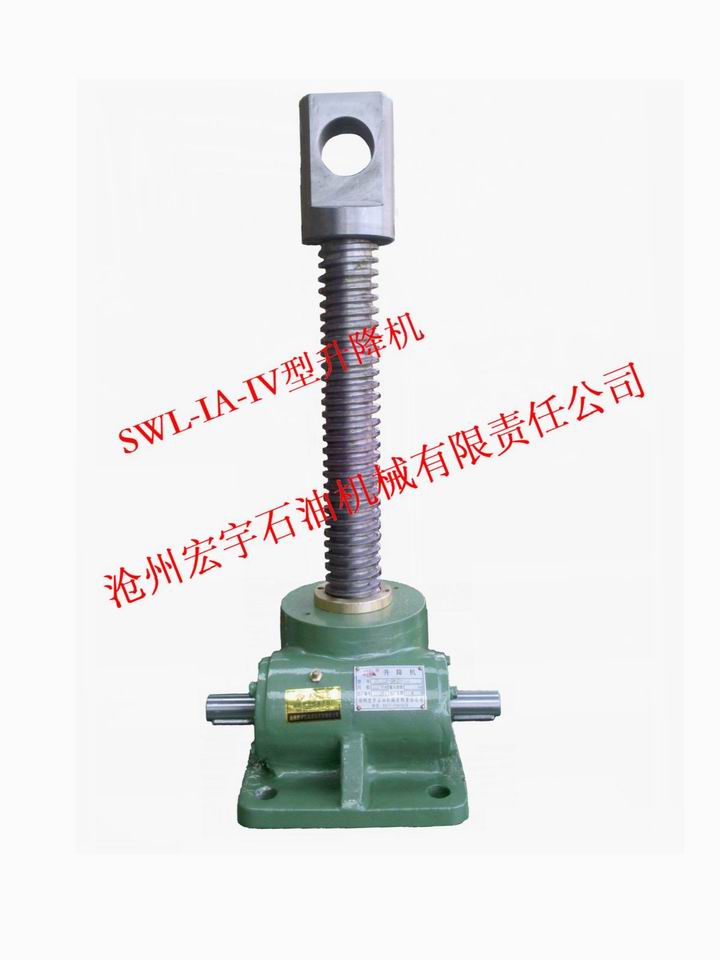

SWL（QWL）蝸輪絲桿升降機

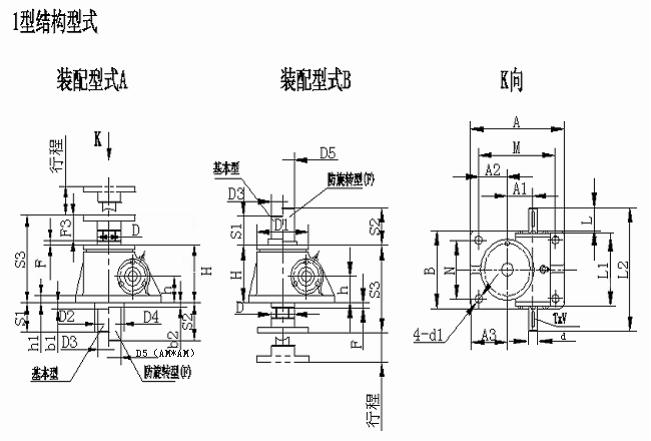

1型升降機的外形結構尺寸表 (根據華東尺寸)

型號			SWL2.5	SWL5	SWL10 SWL15	SWL20	SWL25	SWL35	SWL50	SWL100	SWL120
S1			行程+20	行程+20	行程+20	行程+20	行程+20	行程+20	行程+20	行程+25	行程+30
S2			行程+60	行程+70	行程+60	行程+60	行程+70	行程+90	行程+90	行程+165	行程+110
S3			150.5	193	230	262	317	350	443	522	650
A			165	212	235	295	350	430	552	527	735
B			120	155	200	215	260	280	270	609	622
M			135	168	190	240	280	360	457	412.8	635
N			90	114	155	160	190	210	152	508	508
H			97	130	130	156	197	245	238	332	446
h			45	61.5	70	87	102	115	115	152.4	220
h1			12	14	16	20	25	30	30	38.1	42
d(k6)			16	20	25	28	34/32*	38	38	45	48
d1			14	17	21	28	35	35	48	48	48
鍵GB11096			5×5×32	6×6×45	8×7×45	8×7×45	10×8×50	10×8×70	10×8×70	14×9×70	14×9×70
L			32	45	52	51	54	80	109.5	90	82
L1			110.5	132	167	213.5	221	265	314	385	570
L2			190	232	280	322	355	430	558.8	584.2	780
D			48	65	90	100	130	150	148	187.3	240
D1			98	122	150	185	205	260	310	414	550
D2			-	-	-	-	-	180	-	-	-
D3			45	60	76	83	114	121	145	180	220
D4			90	110	132	130	170	220	220	300	330
D5			50*50	60*60	80*80	80*80	120*120	150*150	150*150	200*200	250*250
A1			45	57	67	72	97	120	134.9	190.5	270
A2			50	58	63.5	95	95	135	203	146.1	245
A3			65	80	86	122.5	130	170	250	203.2	295
b1			-	-	-	-	-	20	-	-	-
b2			12	12	12	15	19	30	25	18	24
F			8.5	12	6.5	6	8	10	20	36.5	40

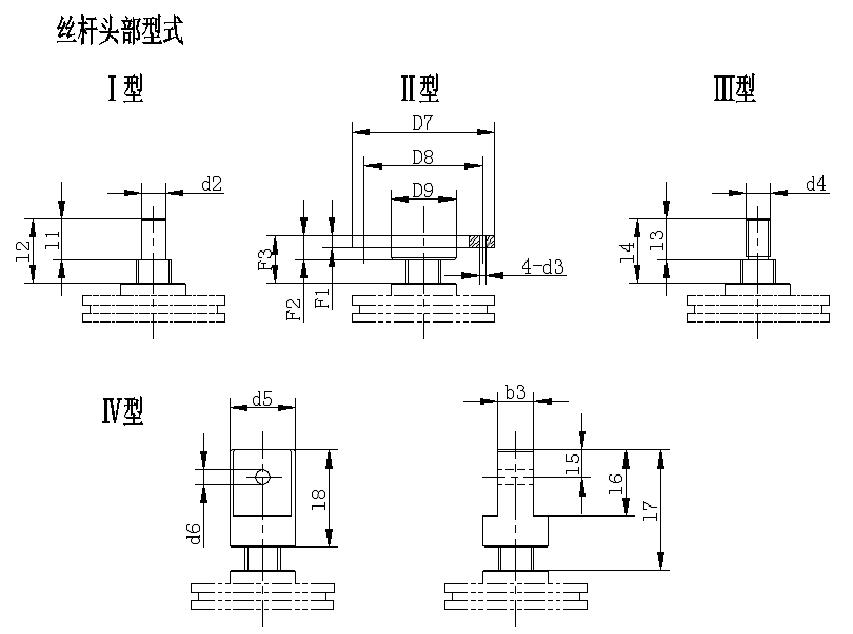

式	Ⅰ	d2	20	25	40	50	70	80	95	130	150
		I1	30	40	50	58	63	80	108	127	130
		I2	45	51	73.5	80	92	105	185	170	170
	Ⅱ	D7	98	122	150	185	205	260	300	370	400
		D8	75	85	105	140	155	200	225	280	310
		D9	40	50	65	90	100	130	150	190	230
		d3	14	17	21	26	27	33	39	48	48
		F1	12	18	20	20	25	30	35	75	80
		F2	30	40	50	60	63	80	108	127	130
		F3	45	51	73.5	80	92	105	185	170	170
	Ⅲ	d4	M22×1.5-6g	M30×2-6g	M42×2-6g	M48×2-6g	M72×3-6g	M80×3-6g	M100×6-6g	M110×6-6g	M140×4-6g
		I3	30	32	50	58	63	80	108	127	130
		I4	45	51	73.5	80	92	105	185	170	170
	Ⅳ	d5	50	65	90	110	130	150	180	220	260
		d6	25	35	50	60	70	80	80	90	95
		b3	30	42	60	75	90	105	120	160	180
		I5	25	37.5	50	60	70	80	80	90	100
		I6	50	75	100	120	140	160	160	180	200
		I7	85	117	153.5	170	204	245	317	343	375
		I8	70	105	130	150	175	220	240	300	335

注：Φ32為SWL25所要求的軸頭尺寸，Φ34為QWL25所要求的尺
