      機械故障模擬平臺VALENIAN-PT800

                    機械故障模擬平臺VALENIAN-PT800

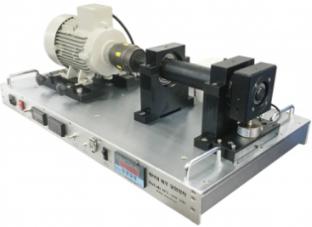

      PT800機械故障模擬平臺

      模擬平臺及測試硬件

            www.valenian.cn



      公司概況
          瓦倫尼安(英文縮寫VALENIAN)是一家位于蘇州的教學設備生產企業,前身是由西班牙VALENIAN教學系統公司在中國的代表處,經過多年發展和對中國市場的不斷探索為更好的為中國的高校服務,2014年瓦倫尼安(蘇州)教學設備有限公司正式成立。

      瓦倫尼安一直VALENIAN專注于機械故障模擬實驗領域的產品開發、定制系統集成以及培訓指導工作,在中國有超過千家院校選擇和瓦倫尼安合作。目前擁有博士6名,博士后3;擁有科技帶頭人、關鍵技能帶頭人及各類高級人才近20名。還有一大批具有高、中級技術、技能職稱的員工。

      業務范圍:

      瓦倫尼安valenian公司PT系列機械故障診斷教學模擬系統由平臺硬件與狀態監測測量教學體系軟件構成,功能上分為PT100軸承故障診斷模擬實驗臺、PT300動平衡軸對中模擬平臺、PT500減速箱故障診斷模擬實驗平臺、PT600電氣故障診斷模擬實驗平臺、PT700綜合故障模擬實驗平臺、PT800可拆卸綜合平臺系統,可廣泛應用于各大院校研究預知性維護保養、轉子動力學、旋轉類機械故障診斷、設備狀態監測等方面教學和實時測量培訓;valenian公司不僅生產標準教學測試設備并提供非標類特殊教學定制產品。



      瓦倫尼安公司生產的PT800綜合機械故障診斷教學模擬系統是全球一款綜合性可拆卸實現不同功能的機械故障診斷教學實驗平臺。機械教學模擬系統由平臺硬件與狀態監測測量教學體系軟件構成,可廣泛應用于各大院校研究預知性維護保養、轉子動力學、旋轉類機械故障診斷、設備狀態監測等方面教學和實時測量培訓valenian公司不僅生產標準教學測試設備并提供非標類特殊教學定制產品。


      硬件部分

      ●PT 800 機械診斷模擬基礎單元(硬件)

      簡介
      為了避免嚴重的機器損壞和及時進行維護,必須了解機器的狀況。通常可以根據其振動的類型和數值來判斷機器或機器部件的狀態。機械診斷系統可用于模擬某些類型的損傷,并調查其對振動譜的影響。
      PT 800基座單元允許振動測量運動(振動位移,速度和加速度中的時間/頻率范圍內的測量)。也可以實現剛性轉子的現場平衡和軸對準。
      基本單元的關鍵部件是機械元件(離合器,軸承座和帶轉子的軸),通過變頻器和轉速發電機的變速驅動電機,以及具有用于功率輸出和速度的數字顯示器的顯示和控制單元。
      馬達基板安裝在滑架上,使馬達能對齊。具有定位槽的大型鋁基板可以快速,靈活和精確地組裝系統部件。透明的保護蓋在操作過程中提供了必要的安全性,并且可以在實驗過程中使系統清晰。所有零件都在存儲系統中清晰布置并保護良好。
      為了測量和評估所有實驗,配件設置PT 800.10 - PT 800.19允許對不同類型的損壞進行可重復。
      建議使用手推車PT 800.01來靈活部署培訓系統。

      可模擬故障類型

      □ 動平衡研究
      共振/臨界轉速研究
      □ 軸校直
      機械摩擦分析
      □ 聯軸器研究
      齒輪箱故障研究(包括平行齒和行星齒)
      □ 軸故障研究(裂紋、軸彎曲等)
      變速/變載效應
      □ 轉子動力學研究
      電機故障研究
      □ 滾動軸承故障研究
      帶傳動研究
      □ 油膜渦動和油膜振蕩的分析與研究
      信號處理技術
      □ 各種擬合故障的分析與研究
             油液循環模擬


      機械故障模擬試驗臺-基礎試驗臺-P1


      包括:電機、鋁型材隔振底座、PLC 電機控制系統、防護罩以及傳感器轉接面板。




      磁粉制動器&負載機構-P2

      包括:磁粉制動器、散熱裝置、 PLC 控制系統。

      一體式皮帶傳動,制動扭矩通過觸摸屏可調。

      機械振動信號負載變化的影響很大。即使存在故障,也很難在沒有負載的情況下檢測故障。 因此制動器連接在傳動系上,以允許驅動扭矩從空載變?yōu)榇笥?/FONT>50Nm,并且齒輪可以在任意負載下進行測試。
      磁粉制動器參數

      額定扭矩:50Nm,額定電壓:24V,額定電流:0,94A,額定功率:22.6W
      重量:14.5Kg,轉速:1800  RPM
      磁粉重量:60gr

      平行齒輪箱安裝套件 P3

      平行齒輪箱具有如下所示的兩級結構,M2.5尺寸的齒輪和故障齒輪同時裝配在齒輪箱中,因此可以通過在良好齒輪和缺陷齒輪之間輕松滑動進行測試。

      齒輪箱作為標準配置提供,并且可以訂購具有相同結構的斜齒輪箱。
      2級3軸直齒輪箱,傳動比為4.97:1

      實驗內容
      了解傳動類型對振動信號的影響(直齒/斜齒) 學習潤滑對振動信號的影響
      調節齒間隙對齒輪振動信號的影響

      理解和分析頻率譜


      直齒故障套件 P4


      包括:缺齒、斷齒、齒面磨損、正常大小齒輪各一套
      實驗內容
      識別不同故障齒輪振動信號的特征
      學習轉速、扭矩對齒輪振動的影響理解和解釋頻率譜

      斜齒故障套件 P5



      包括:缺齒、斷齒、齒面磨損大小齒輪各一套
      齒輪箱的傳動比為5.33:1,由兩級齒輪組成,每級齒輪模數是M 2.0

      70:35和80:30齒數。與直齒齒輪箱一樣,在輸入軸和輸出軸上裝配的3種齒輪——好齒輪、斷齒齒輪和磨損齒輪,有2種齒輪——好齒輪和變形齒形齒輪。通過沿中間軸滑動齒輪,中間軸上的正常齒輪可以與輸入軸上的齒輪嚙合,中間軸上的另一個齒輪也可以與輸出軸上的齒輪嚙合。

      齒輪箱中可使用齒輪數是M2.0和M1.5。傳動比可以通過齒輪模數的組合來改變,模數m1.5小齒輪可以實現高傳動比,模數m2.0大齒輪可以實現低傳動比。

      實驗內容

      識別不同故障齒輪振動信號的特征
      學習轉速、扭矩對齒輪振動的影響
      理解和解釋頻率譜

      行星齒輪箱故障研究套件-P6


      包括括:行星齒輪箱、一套正常的齒輪以及安裝套件
      行星齒輪箱,齒輪比為9:1,其設計與風力渦輪發電機中的行星齒輪類似。
      當模擬實驗臺的電機速度為1800 rpm時,它在變速箱中減速至4.5:1至400 rpm,在行星齒輪減速至9:1并減速至44 rpm。 這使您可以在高速,中速和低速下試驗振動信號和電流信號的特征。
      實驗內容

      深入研究由于齒輪故障引起的行星齒輪的振動現象。
      分析并理解行星齒輪箱各類故障頻譜


      行星齒輪故障套件-P7

      包括:缺齒、斷齒、齒面磨損齒輪各一套

      實驗內容
      識別不同故障齒輪振動信號的特征 / 學習轉速、扭矩對齒輪振動的影響理解和解釋頻率譜

      皮帶輪故障研究套件-P8
      包括:皮帶輪安裝軸承、完好皮帶輪、皮帶輪松緊調節裝置以及缺齒故障皮帶一條。

      實驗內容

      皮帶張力對振動行為的影響
      速度對振動行為的影響
      皮帶輪運行不正確和離軌運行的影響
      功率分裂在多個皮帶傳動
      滑移對振動運行頻譜的影響
      無故障和損壞的皮帶之間的比較
      理解和解釋頻譜
      動平衡研究套件 P9

      包括:兩個軸承座、一根軸、兩個不平衡圓盤以及質量塊
      實驗內容
      旋轉機械的振動測量方法學習傳感器布局對振動分析的影響
      電機與聯軸器對中問題對振動的影響剛性軸的現場動平衡分析
      彈性軸研究套件 P10

      包括:一根彈性軸、兩個安全軸承座和一個擺球軸承座
      實驗內容
      熟悉臨界轉速和共振
      掌握不平衡激勵對振動的影響學習如何對彈性轉子進行定位理解校準誤差對振動的影響

      滾動軸承故障研究套件-P11

      包括6種故障類型軸承好軸承、內圈故障、圈故障、保持架故障、綜合故障、滾珠故障綜合故障

      測試軸承座以及軸承安裝工具一套。
      實驗內容
      熟悉不同類型故障滾動軸承的頻譜

      掌握包絡分析方法滾動軸承壽命估算
      了解潤滑劑對振動頻譜的影響
      軸彎曲套件P12
      包括:一根中心彎曲軸和一根兩端彎曲軸

      實驗內容

      研究軸彎曲的振動特性

      研究陀螺效應導致的振動特性軸彎曲時轉子平衡問題的研究
      研究如何處理轉軸彎曲引起的對中問題

      軸裂紋研究套件 P13

      包括:一根裂紋軸以及裂紋調節裝置
      實驗內容
      通過振動頻譜識別裂紋情況

      鑒別裂紋位置及狀態

      聯軸器故障研究套件  P14

      包括:峭聯軸器座、法蘭聯軸器、曲齒聯軸器、聯軸節聯軸器各一套

      實驗內容

      學習不同聯軸器對振動的影響  對準誤差對不同耦合故障的影響
      徑向跳動、軸向跳動和節距故障等對系統的影響

      通過振動信號識別耦合故障

      風扇葉片故障研究套件 P15

      包括:一個保護盤,一個模擬軸向力的質量盤、一根軸、三種類型的風扇葉片、軸承座以及調節裝置
      實驗內容

      學習風機振動測量
      基于振動譜的葉片識別  動態不平衡對風機的影響

      機械摩擦故障研究套件 P16

      包括:一個機械摩擦裝置和不同材料的摩擦頭
      實驗內容
      學習不同角度、載荷、潤滑條件下典型的摩擦現象

      機械摩擦對軸、軸承的振動影響


      徑向加載裝置-P17


      包括:兩個不同質量的徑向加載塊

      實驗內容

      學習不同徑向加載力對滾動軸承、軸振動特性的影響





      曲拐機構研究套件P18
       包括個機構
      實驗內容

      機械系統的實驗?zāi)B(tài)分析

      軸承間隙和沖擊對振動的影響活塞桿磨損量的測量


      油膜渦動油膜振蕩研究套件 P19

      包括:兩個可調油壓的軸承座、一根軸、泵、壓力計、不銹鋼油罐、回路安全開關等組成的油路系統
      實驗內容

      了解油膜渦動油膜振蕩的信號特性

      通過設置負載、調節間隙、設置油壓來模擬油膜渦動和油膜振蕩的瀑布圖


      電機故障研究套件 P20

      包括:轉子不平衡電機
      ·轉子偏心電機
      ·軸彎曲的電機
      ·軸承故障電機(軸承外圈、內圈故障)
      ·轉子條故障電機(轉子斷裂)
      ·定子繞組故障電機(匝間短路)
      ·電壓不平衡和單相電機

      實驗內容
      與電流相結合的測量分析

      測量電量消耗的每個階段  識別不同類型的電機故障信號間隙對振動信號的影響
      負載對振動信號的影響

      速度對振動信號的影響
      油液循環套件-P21
      包括:油液循環組件一套

      在正常情況下,加注機油的型號可以是80W-90 SAE齒輪油位浸到小齒輪處即可。用戶可在齒輪箱訂購油循環系統。油可以以30L/min的速度流動。
      學習內容
      不帶機油狀況的機油循環系統,以檢測機油污染和金屬磨損碎屑






      技術參數
      電機
      馬力 : 2HP
      級數 : 4 級
      電壓 : 220/380V
      額定電流 : 6.4/3.7A
      電流頻率 : 50/60
      RPM : 3000
      ENCL: TEFC(全封閉風扇冷卻)
      功率因素: 86.5%
      定子線圈的線對線電阻=6.0Ω@25°C
      定子槽號=36
      轉子條數=28

      磁粉制動器負載
      磁粉制動器由電壓控制,0~50Nm連續調節
      行星齒輪
      減速比:10:1,

      齒數:齒圈=108,行星齒輪=48,太陽齒輪=12  故障類型:齒圈缺齒

      比值=z s+z r/zsz:齒數,sc,r=太陽齒,行星架,齒圈)比值=12+108/12=10

      如果FIN=6Hz360rpm

      故障脈沖頻率=FIN x 1/10 x 3=1.8Hz

      鋼制車削,輸入軸:直徑 25mm,輸出軸:直徑 30mm,鋼
      滾動軸承
      包括6種故障類型軸承:良好軸承、內圈故障、外圈故障、保持架故障、綜合故障、滾珠故障綜合故障
      隔振底座
      鋁型材隔振底座,可方便隨意安裝各種套件;含透明防護罩以及安全防護機制;
      齒輪箱
      2級3軸直齒輪箱,傳動比為4.971
      所有有缺陷的齒輪和好的齒輪都組裝在同一根軸上
      轉盤
      150mm直徑鋁盤,140mm處設有M6 18螺絲孔


      我們還為用戶提供定制各種非標類機械狀態監測教學產品(詳情請聯絡18118173241
