      齒輪箱故障模擬實驗臺VALENIAN-PT500

                   齒輪箱故障模擬實驗臺VALENIAN-PT500





      基本特征

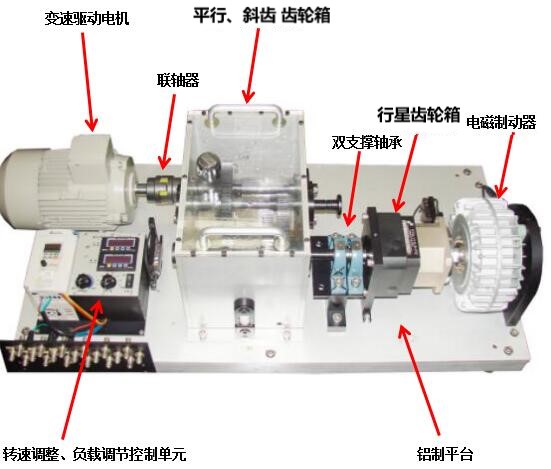

          齒輪傳動系統模擬實驗臺PT500)是專為模擬工業齒輪故障而設計的,用于齒輪傳動系統的深入研究,它由一個帶有滾動軸承、行星齒輪和電磁制動器兩級平行軸齒輪箱組成。PT500的所有功能可用于研究齒輪箱動力學和聲學特性、機器狀態監測、基于振動的診斷技術、潤滑或磨損顆粒分析。它有一個堅固穩定的結構,有足夠的空間來放置振動數據采集器,來采集振動信號。其結構便于安裝,更換齒輪。2級平行軸齒輪箱可設計為----通過不同的齒輪模塊降低或提高齒輪比。并且可以測試滾動軸承缺陷,例如內圈,外圈和滾珠損壞。在齒輪測試中可以進行基本的負載控制,并且可以進行間隙調整以進行間隙研究。可以將不同類型的缺陷集成到齒輪箱中,通過各種缺陷一次一個地或同時地研究缺陷之間的相互作用。

      功能應用

      ·低速齒輪箱故障檢測與診斷          ·研究齒輪失效引起的振動特征研究

      ·根據載荷變化研究齒輪特性          ·轉速變化對振動特性的影響研究

      ·軸承缺陷及載荷效應                    ·行星齒輪失效研究

      ·機械摩擦研究                              ·信號處理技術研究

      ·研究速度和載荷變化的影響          ·最佳傳感器位置選擇

      ·振動專家認證測試                       ·電機故障研究




      PT500的所有功能可用于研究齒輪箱動力學和聲學特性、機器狀態監測、基于振動的診斷技術、潤滑或磨損顆粒分析。它有一個堅固穩定的結構,有足夠的空間來放置振動數據采集器,來采集振動信號。其結構便于安裝,更換齒輪。2級平行軸齒輪箱可設計為----通過不同的齒輪模塊降低或提高齒輪比。


      并且可以測試滾動軸承缺陷,例如內圈,外圈和滾珠損壞。在齒輪測試中可以進行基本的負載控制,并且可以進行間隙調整以進行間隙研究。可以將不同類型的缺陷集成到齒輪箱中,通過各種缺陷一次一個地或同時地研究缺陷之間的相互作用。

      技術參數:


      電氣參數

      電機

      1.5kW(2 hp)三相交流電動機

      控制器

      變頻器頻率變化(轉速變化)

      速度范圍

      100~6000rpm通過旋轉旋鈕調節速度

      顯示1

      輸入速度LED顯示,最高9999 RPM,

      顯示2

      輸出速度LED顯示,最高9999 RPM

      軸向負載裝置

      制動器由電壓控制,0~50Nm連續調節

      開關1

      操作ON / OFF開關

      開關2

      加載ON / OFF開關,加載以前相同的設置

      輸出端子

      1V脈沖/轉的6V TTL信號輸出

      輸入電壓

      220 VAC,單相,60/50 Hz

      使用環境

      -10~50°C, 35~85RH


      機械參數

      輸入軸:直徑 25mm,輸出軸:直徑 30mm,鋼

      軸承單元

      密封球軸承(6205)

      軸承座

      通過安裝在低速軸上的正常和有缺陷軸承的組合,可以左右更換,可以分析低速缺陷

      齒輪箱

      2級3軸直齒輪箱,比率為4.97:1

      所有有缺陷和良好的齒輪都組裝在同一根軸上

      行星齒輪

      齒輪比10:1,徑向載荷:260kg,軸向載荷:130kg

      底板

      精密加工的15mm壓鑄鋁底座和6個橡膠絕緣底座

      安全防護

      抗沖擊透明安全蓋,帶安全隔離器

      輸入軸:直徑 25mm,輸出軸:直徑 30mm,鋼


      重量和尺寸

      重量

      Approximately 70kg

      尺寸

      1000mm(L), 500mm(W), 470mm(H)
