5.4  非結構性網格

相對于結構性網格而言，非結構性網格能夠更有效的適應形狀不規則、邊界彎曲的復雜領域，以及依據不同的分辨率要求，分配求解域內的網格。特別是三角形網格（對于二維問題）和四邊形網格（對于三維問題）。

5.4.1  非結構性網格的特點

在結構網格中，網格點總是分布在某種坐標變換后的坐標線上，在拓?fù)渖鲜且?guī)范的（個別變換的奇點除外），而非結構性網格則不要求拓?fù)渖系囊?guī)范性。

非結構性網格的網格點在空間的分布比較自由，不要求每個網格點具有相同數量的鄰點，每一個網格點參與構成的單元數量也可以互不相同，網格點之間的連接不再具有方向性。在非結構性網格的劃分中沒有網格線的概念，因而能夠更為有效地適應形狀不規則、彎曲邊界的復雜領域，以及依據不同的分辨率要求，分配求解域內的網格。非結構性網格的劃分問題都直接在物理平面（或物理空間）中討論。

以三角形單元網格為例，互相靠近的不在同一直線上的三個網格點（內點或邊界點），均可以相互連接而構成一個計算單元，只要在這個三角形內部以及其邊上，沒有其他的網格點。

5.4.2  非結構性網格的數值求解方法

非結構性網格的數值求解方法通常必須采用有限體積法建立差分方程。

有限體積法是介于有限差分法和有限元法之間的一種計算方法，它針對一個有限體積的單元體，通過差分離散建立差分方程。由于非結構性網格的網格劃分更接近于有限元的網格劃分思想，直接采用微分方程出發的差分方法很不方便，而必須采用從積分型方程出發。本文5.5節有詳細的介紹。

5.4.3  非結構性網格的生成

非結構性網格的生成大致可分為兩大類：兩步法和一步法。

兩步法就是將非結構性網格的生成分為兩個步驟完成，第一步是在求解域內生成網格點：第二步是把邊界上的網格點和內部已生成的網格點，連接成合適的三角形網格劃分；

一步法則把網格點的生成與三角形單元的形成統籌考慮，在生成網格點的同時考慮連接關系，而在考慮三角形的連接時，又同時考慮網格點的增刪，這類工作的代表是Delaunay方法。對于三角形網格單元，每個三角形越接近于正三角形時，網格的素質越好。

本文中的非結構性網格的生成是通過網格生成軟件包GAMBIT來實現的，采用的是Delaunay方法。

5.5  有限體積法求解過程

采用有限體積法，控制體選取為網格單元，將物理量置于網格單元中心，如圖5-1所示。

對方程（5-10）在單元i上積分，有

(5-14）式中，nb(i）表示單元i的相鄰單元數，下標“i,j'”表示單元i和單元j的交界面，表示界面（i,j）處的無粘通量，表示界面（i,j）處的粘性通量，表示界面（i，j）的外法線單位矢量。

在三維的情況下，V_i為單元i的體積，A_i，j為界面（i,j）面積：在二維的情況下，V_i為單元i面積，A_i，j為界線（i,j）長度；Γ_i表示單元i的Jacobian矩陣Γ。

5.5.1  無粘通量的確定

確定無粘通量的方法較多，大體上可以分成兩大類。

一類是中心型格式，這類格式需要加入人工粘性來抑制間斷附近的非物理振蕩，因此，對于這類格式必須較好的控制人工粘性系數，這帶有相當大的人為性，并且難于找到普適的人工粘性系數，因此很不方便；

另一類是迎風型格式，應用的較為廣泛的有TVD,ENO和NND等格式。非結構性網格上的TVD和ENO格式在求解Euler方程的時候，取得了較大的成功，但在粘性流體計算中需要借助于網格單元中與控制面相對的頂點值，因而對網格的依賴性較大，要求網格的均勻性較好。

然而，在粘流的計算中，出于分辨邊界層的需要，網格在壁面法線方向相當密集。在現有的計算條件下，采用均勻網格是做不到的。NND格式和基于Roe矢通量差分分裂的迎風格式，只借助于控制面兩側單元中心點值，因而對網格均勻性的要求有所減弱。本文采用基于Roe矢通量差分分裂的迎風格式。

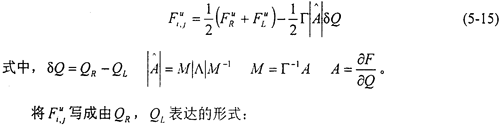

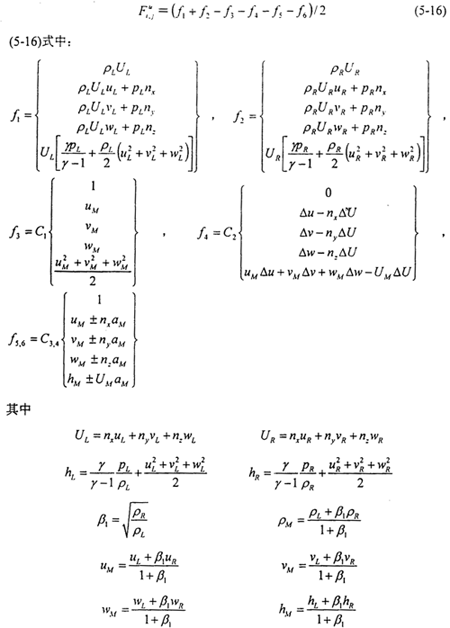

計算無粘通量的時候，采用Roe矢通量差分分裂，有

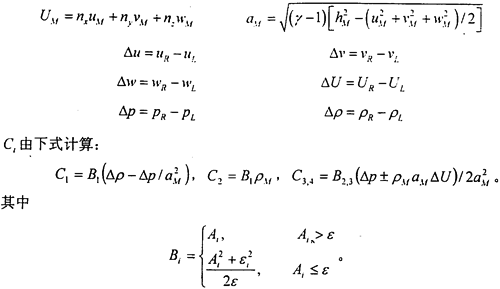

ε為略大于零的數，一般取ε=0.05aM。

A₁由下式計算：A₁=|U_M|，A_2，3=|U_M±a_M|。

這樣，無粘通量的確定就轉化成了_L和_R的確定。若取

_L＝₁,_R=_j                      (5-17)

便可方便的得出一階精度格式。顯然，一階精度格式對于粘流的計算來說是沒有應用價值的。為了構造高精度格式，必須尋求確定_L和_R的高精度方法。對于二階精度格式，_L和_R的表達式可由下式確定：

其中，（▽）_i和（▽）_j，分別為Q在單元i和j內的梯度；k為界面（i,j）的中心，表示單元j中心到k的距離矢量，表示單元i中心到k的距離矢量。將（5-18)代入（5-16)，即可得到無粘通量�？梢宰C明，這樣確定的具有二階精度。

在（5-18）式，我們用到了原始變量的梯度（▽）_i和（▽）_j。在非結構網格中，物理量的梯度可以由高斯積分公式求得。令ф代表任一變量，則

其中，Ω為積分路徑構成的封閉體，Ω為該封閉體的邊界面，為邊界面上的外法線單位矢量。原則上積分路線可以任意選擇，只要包圍計算點即可。

以二維情況為例，計算圖5-1中A點梯度可選C→B→D→C作為積分路徑，但為了保證積分的精度，最好使積分路徑構成的封閉體形心與計算點重合，或至少比較接近。

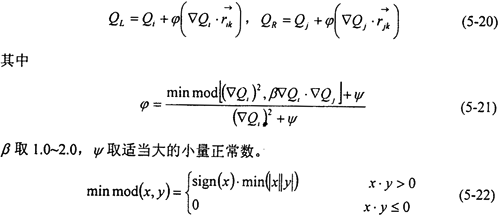

但是，由（5-18）直接得到的格式在激波附近是不穩定的，將會出現非物理振蕩。迎風格式通過限制物理量的梯度值，來保證物理量在單元內的分布具有單調性，從而達到抑制間斷附近非物理振蕩的目的。這時，（5-18）式變?yōu)?/p>

5.5.2  粘性通量的確定

粘性通量由控制面上的速度、壓力及密度的梯度項組成，所以粘性通量的計算主要是求出控制面上相關物理量的梯度值。首先由（5-19）式求出各單元內物理量ф的梯度值后，界面（i，j）上物理量的梯度值可簡單地由相鄰單元內物理量ф的梯度值的算術平均得出：
