第5 章彈性聯軸器有限元分析

5.1ANSY 概述

5.1.1 ANSYS 簡介

隨著計算機技術的高速發展，數值計算在工程中已得到越來越廣泛的應用，大型的計算軟件，如ANSYS已被廣泛應用于結構分析、熱力學分析、電磁場分析、流體分析、耦合場分析等領域。

ANSYS是一種廣泛的商業套裝工程分析軟件。所謂工程分析軟件，主要是在機械結構系統受到外力負載所出現的反應，例如應力、位移、溫度等，根據該反應可知道機械結構系統受到外力負載后的狀態，進而判斷是否符合設計要求。一般機械結構系統的幾何結構相當復雜，受的負載也相當多，理論分析往往無法進行。想要解答，必須先簡化結構，采用數值模擬方法分析。由于計算機行業的發展，相應的軟件也應運而生，ANSYS軟件在工程上應用相當廣泛，在機械、電機、土木、電子及航空等煩城的使用，都能達到某種程度的可信度，頗獲各界好評。使用該軟件，能夠降低設計成本，縮短設計時間。

ANSYS是由美國ANSYS公司（世界上最大的有限元分析軟件公司之一）世界著名的力學分析專家Orswanson率領科技人員多年研究開發。它能與多數CAL軟件接口，實現數據的共享和交換。它具有豐富和完善的單元庫，材料模型度和求解器．保證了能夠高效的求解各類結構的靜力、動力、線性和非線性問題、穩態和瞬態熱分析及熱-結構耦合問題、靜態和時變磁場問題、壓縮和不可壓縮的流體動力學問題以及多耦合場問題。除具有完全交互式的前后處理功能，它還為用戶提供了多種二次開發工具，ANSYS 提供的開發工具包括4個組成部分：參數化程序設計語言（APDL），用戶界面設計（UIDL)，用戶程序特性（UPFS），ANSYS數據接口。

到80年代初期，國際上較大型的面間工程的有限元通用軟件主要有：ANSYS, NASTRAN，ASKA，ADINA，SAP等。以ANSYS為代表的工程數值模擬軟件，是一個多用途的有限元法分析軟件，它可廣泛的用于核工業、鐵道、石油化工，航空航天、機械制造、能源，汽車交通，國防軍工、電子、土木工程、生物醫學、水利、日用家電等一般工業及科學研究。該軟件提供了不斷改進的功能清單，具體包括：結構高度非線性分析、電磁分析、計算流體力學分析、設計優化、接觸分析、自適應網格劃分。它包含了前置處理、解題程序以及后置處理，將有限元分析、計算機圖形學和優化技術相結合，已成為現代工程學問題必不可少的有力工具。

5.1.2 ANSYS的基本使用

ANSYS有兩種模式：一種是交互模式（Interactive Mode)，另一個是非交互模式( Batch Mode）。交互模式是初學者和大多數使用者所采用，包括建模、保存文件、打印圖形及結果分析等，一般無特別原因皆用交互模式。但若分析的問題要很長時間，如一、兩天等，可把分析問題的命令做成文件，利用它的非交互模式進行分析。

ANSYS 基本對象的構成：

1）節點（Node ) ：就是考慮工程系統中的一個點的坐標位置，構成有限元系統的基本對象。具有其物理意義的自由度，該自由度為結構系統受到外力后，系統的反應。

(2）元素（Element) ：元素是節點與節點相連而成，元素的組合由各節點相互連接。不同特性的工程統，可選用不同種類的元素，ANSYS提供了一百多種元素，故使用時必須慎重選擇元素型號。

(3）自由度（Degree Of Freedom) ：上面提到節點具有某種程度的自由度，以表示工程系統受到外力后的反應結果。

5.1.3 ANSYS 架構及命令

ANSYS構架分為兩層，一是起始層（Begin Level) ，二是處理層（Processor Level）。這兩個層的關系主要是使用命令輸入時，要通過起始層進入不同的處理器。處理器可視為解決問題步驟中的組合命令，該軟件主要包括三個處理器

模塊：前處理模塊、分析計算模塊和后處理模塊。

(1）前置處理（General Preprocessor, PREP7)

這個模塊提供了一個強大的實體建模及網格劃分工具，用戶可以方便地構造有限元模型。ANSYS 程序提供了兩種實體建模方法：自頂向下與自底向上。

其過程如下：

① 建立有限元模型所需輸入的資料，如節點、坐標資料、元素內節點排列次序

② 材料屬性

③ 元素切割的產生

(2）求解模塊SOLUTION

前處理階段完成建模以后，在求解階段，用戶可以定義分析類型、分析選項、載荷數據和載荷步選項，然后開始有限元求解。其步驟為：

① 施加載荷和約束條件

② 定義載荷步并求解

(3）后置處理（General Postprocessor , POSTI1)

POST用于靜態結構分析、屈曲分析及模態分析，將解題部分所得的解答如：變位、應力、約束反力等資料，通過友好的用戶界面，進行圖形顯示和數據列表顯示。后處理的圖形顯示可將計算結果以彩色等值線顯示、梯度顯示、等位移圖、等應力圖等多種顯示方式進行圖形輸出。

ANSYS 軟件提供的分析類型如下：

(l）結構靜力學分析：用來求解外載荷引起的位移、應力和力

(2）結構動力學分析：用來求解隨時間變化的載荷對結構或部件的影響。

(3）結構非線性分析：對結構非線性導致結構或部件的響應隨外載荷不成比例變化的情況。

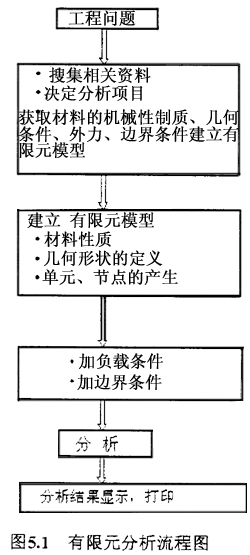

利用ANSYS軟件在計算機上進行有限元件分析的流程圖如下圖5.1所示：

5.2ANSYS建模

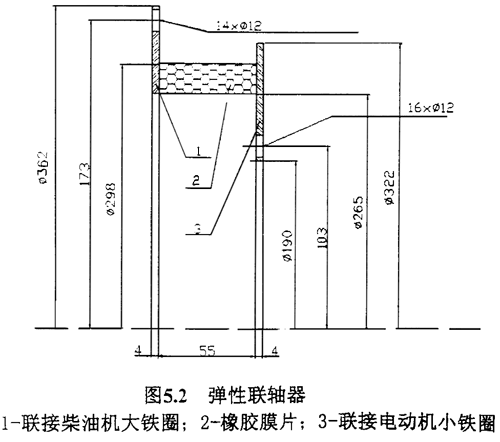

該課題研究的彈性聯軸器造型如下圖5.2：

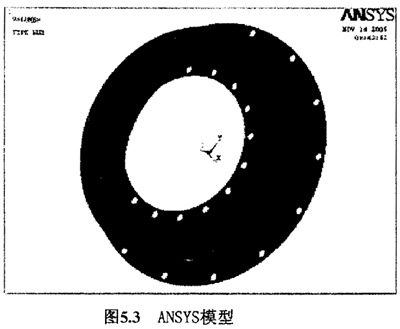

在ANSYS中建立模型，先通過建立如5.2所式二分之一的剖面圖，通過繞中軸線旋轉建立模擬模型如下圖5.3

5.3單元選擇和網格劃分

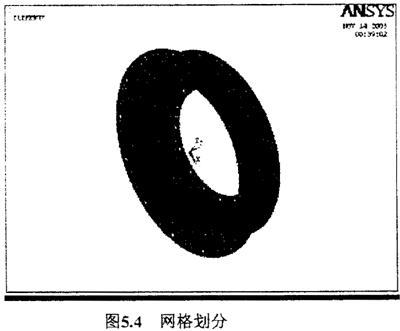

由于模型是三給實體模型，故考慮選擇三維單元，模型中沒有圓弧結構，用六面體單元?jiǎng)澐志W(wǎng)格不會產生不規則或者畸變的單元，使分析不能進行下去，所以采用六面體單元。經比較分析，決定采用六面體八結點單元SOLID185，用自由劃分的方式劃分模型實體。課題主要研究對象是聯軸器中橡膠元件，在自由劃分的時候，中間件2網格選擇最小的網格，smart size設置為1，兩端鐵圈的smart size設置為6，網格劃分后模型如圖5.4。

5.4邊界約束

建立柱坐標系R-θ-Z，如5-5所示，R為徑間，Z為軸向

選擇聯軸器兩個鐵圈的端面，對其面上的節點進行坐標變換，變換到如圖5.5所示的柱坐標系，約束節點R，Z方向的自由度，即節點只能繞Z軸線轉

5.5聯軸器模態分析

模態分析用于確定設計中的結構或者機器部件振動特性（固有頻率和振型），也是瞬態變動力學分析和諧響應分析和譜分析的起點。

在模態分析中要注意：ANSYS模態分析是線性分析，任何非線性因素都會被忽略。因此在設置中間件2的材料屬性時，選用elastic材料。

5.5.1聯軸器材料的設置

材料參數設置如下表5-1：

表5.1材料參數設置

5.5.2聯軸器振動特性的有限元計算結果及說明

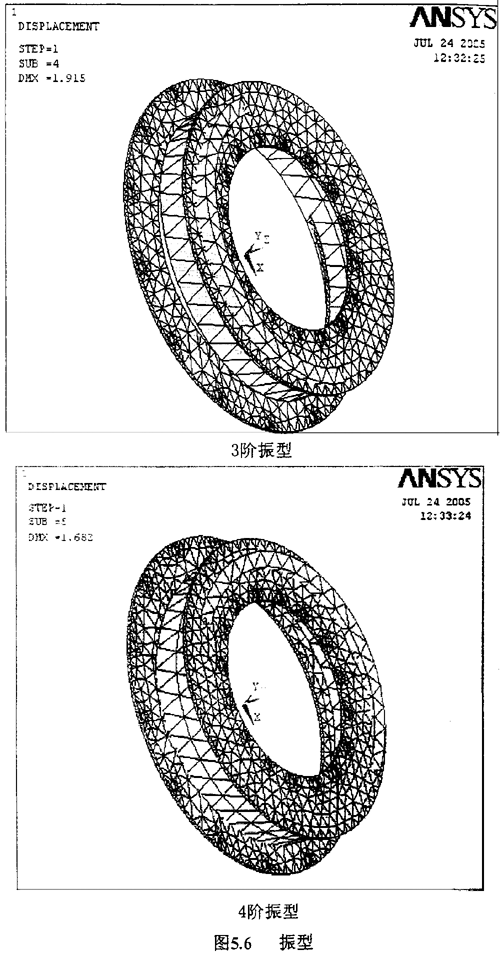

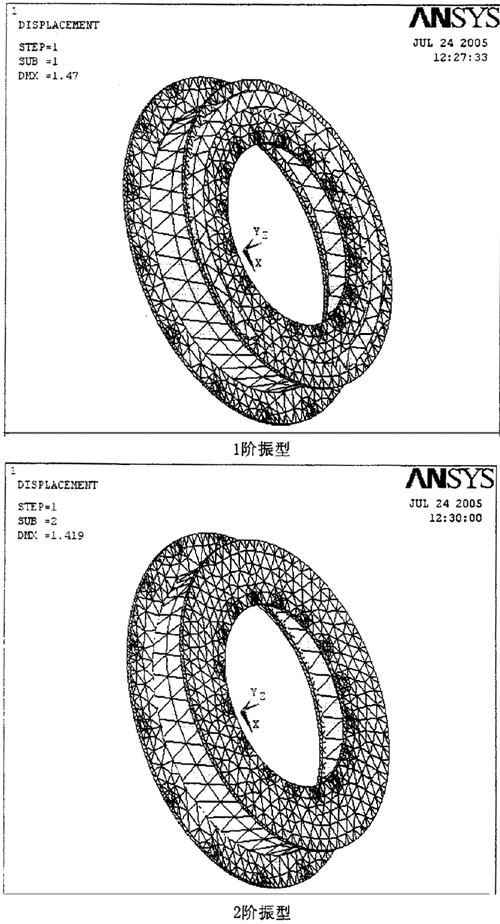

求解方法選擇Damped方法，頻率計算結果如表5-2，振型結果為圖5.6：

表5.2固有頻率

(l）一階振型

頻率為40.199Hz,振型表現為大鐵圈和中間件順時針旋轉（從小鐵圈觀察），小鐵圈逆時針旋轉。

(2)二階振型

頻率為73.632Hz, 振型表現為大鐵圈，中間件和小鐵圈同時順時針旋轉（從小鐵圈觀察）。

(3）三階振型

頻率為132.42Hz，振型表現為大鐵圈和小鐵圈同時逆時針旋轉（從小鐵圈看），中間件順時針旋轉，由上圖我們可以發現，在這個頻率下是聯軸器最容易發生斷裂。

(4）四階振型

頻率為197.34Hz，振型表現為大鐵圈，中間件和小鐵圈同時逆時針旋轉（從小鐵圈觀察）。

5.6 聯軸器瞬態動力學分析

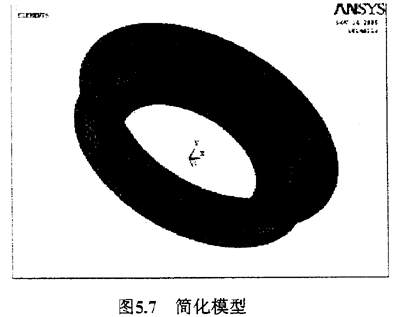

為了簡化計算方法和節省計算用時，首先對聯軸器的模型進行簡化。因?yàn)殍F圈上的螺孔的存在會大大的影響計算的復雜程度和時間，但對計算結果的影響卻微乎其微，所以決定建模時省略螺孔。簡化后的模型網格劃分后如下圖5.7:

由于橡膠的特殊機械性能，在進行計算機模擬時，必需把非線性因素考慮進去。

5.6.1 非線性分析的基本信息

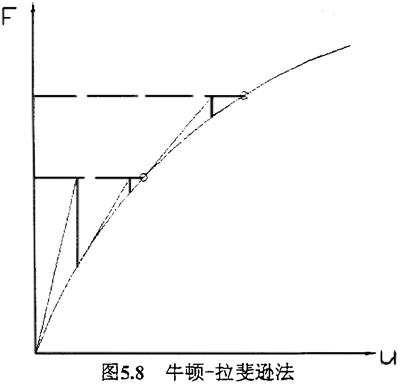

ANSYS程序應用NR（牛頓-拉斐遜）法來求解非線性問題．在這種方法中，載荷分成一系列的載荷增量．載荷增量施加在幾個載荷步．圖5.8說明了非線性分析中的完全牛頓-拉斐遜迭代求法，共有2個載荷增量。

在每次求解前，NR方法估算出殘差矢量，這個矢量回復力（對應于單元應力的載荷）和所加載和的差值，程序然后使用不平衡載荷進行線性求解，且檢查收斂性．如果不滿足收斂準則，重新估算非平衡載荷，修改剛度矩陣，獲得新的解答．持續這種迭代過程直到問題收斂。

ANSYS程序提供了一系列命令來增強問題的收斂性，如線性搜索，目動載荷步，二分等，可被激活來加強問題的收斂性，如果得不到收斂，那么程序試圖用一個較小的載荷增量來繼續計算。

非線性求解被分成三個操作級別：載荷步，子步和平衡迭代．

（1）頂層級別由在一定“時間”范圍內用戶明確定義的載荷步組成．假定載荷在載荷步內線性地變化。

（2）在每一個載荷步內，為了逐步加載，可以控制程序來多次求解（子步或者時間步）。

（3）在每一子步內，程序?qū)⑦M(jìn)行一系列的平衡迭代以獲得收斂的解。

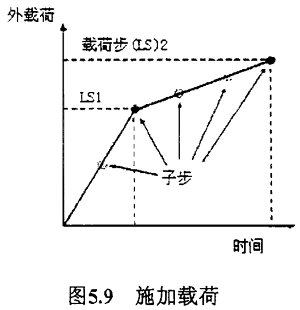

下圖5.9說明了一段用于非線性分析的典型的載荷歷史。

5.6.2非線性材料的模擬

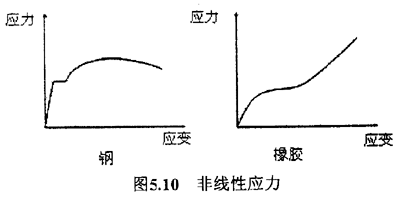

材料非線性包括塑性，超彈性，蠕變等，非線性應力應變關系是非線性結構行業的普通原因，如圖5.10：

橡膠是高度非線性的彈性體，應力應變關系較為復雜，在本課題中采用工程中廣泛采用Mooent-Rivlin2參數模型進行橡膠材料的模擬，參數包括C10和C01。

5.6.2.1Mooey-Rivlin常數測量的理論基礎

超彈性材料是指具有應變能函數的一類材料數，對應變分量的導數決定了對應的應力量。應變能函數W為應變或變形張量的純量函數，W對應變分量的導數決定了對應的應力量，即：

式中S_ij——第二類Piola-Kirchhoff應力張量的分量

W——單位未變形體積的應變能函數

E_ij——Green應變張量的分量

C_ij——變形張量的分量

式（5-1）為超彈性材料的本構關系，可以看出，建立本構關系就是要建立應變能函數的表達式。Mooney-Rivlin模型是1940看由Mooeny提出，后由Rivlin發展的。其中一般形式為

式中C_rs——材料常數

I₁，I₂——Cauchy變形張量的不變量

超彈性不可壓縮材料的本構方程可表示為：

式中σ_ij——Cauchy(真實)應力張量的分量

P——靜水壓力

δ_ij——Korneker算符

下面假設取變形的主方向?yàn)樽鴺?biāo)軸方向，則Cauchy變形張量用矩陣形式表示為：

式中λ₁——i方向的主伸長比

式中ε_i——i方向工程應變主值

所以C_ij的不變量表示為

由不可壓縮條件：，考慮薄式片受簡單拉伸的情況，即試片一個方向受拉力，另兩個方向自由，假設受拉方向?yàn)?，則有：

給定伸長比λ₂=λ,則：

由式（5-13）解出P代入式（5-12）得：

根據所取W的具體形式，可求出的表達式，其中含有材料常數，由試驗數據求得各伸長比及對應的應力，將多個試驗點的λ和σ₁₁代入式（5-14），可求得這些材料常數值。

5.6.2.2試驗測試

實驗采用長的薄式片作為拉伸試樣，通過拉伸計算伸長比λ和應力σ。

按式（5-14）進行回歸分析，求解回歸系數，將式（5-14）中的應力理論值σ₁₁表示為σ_i(C_jk)（下標i表示數據點序號），用最小二乘法求回歸系數C_jk。殘差平方和為：

通過對R最小化，求Mooney—Rivlin常數C10，C01。

可求得最小二乘意義下的Mooney-Rivlin常數C10，C01。

5.6.2.3橡膠材料的硬度與C₁₀和C₀₁，的關系

G或E與材料常數的關系為

文獻給出了橡膠硬度Hr（IRHD硬度）與彈性模量E的試驗數據，經擬合得：

通過硬度利用式（3-38），（5-20）得出G，E，將G，E代入（5-18），（5-19）求出C10和C01。

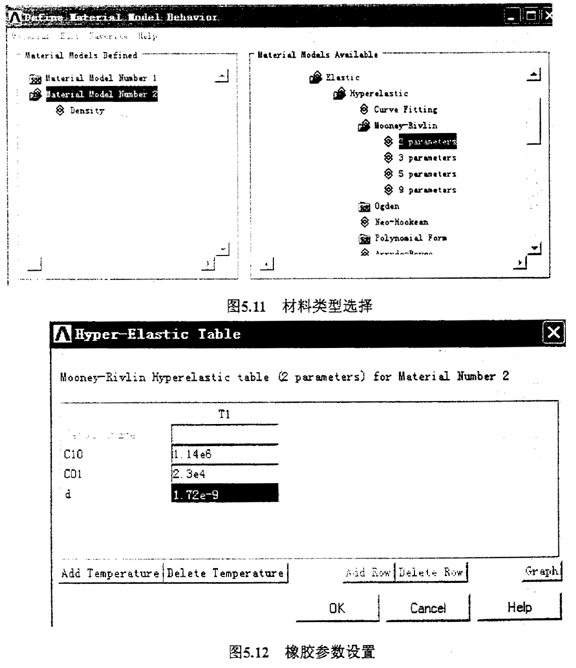

橡膠的硬度為70，通過計算確定C₁₀和C₀₁分別為1.14Mpa和0.023Mpa。ANSYS中參數設置如圖5.11和5.12所示，其中

式中d—橡膠材料的不可壓縮比

    v—像膠材料的泊松比，0.4997

5.6.3施加載荷

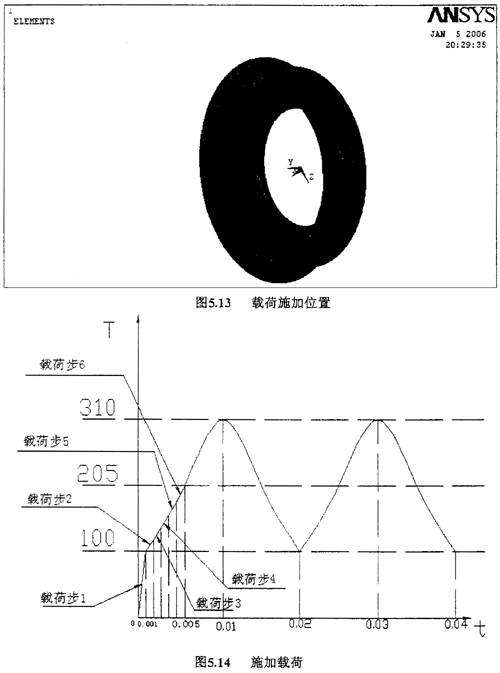

在小鐵圈端施加205-105cis314t的動載荷，為了能夠清楚地看到動態變化的過程，我們?nèi)�兩個周期。在0.001秒施加第一個載荷，T₁=100，迅速達到電動機工作狀態。對于正紡載荷，將每四分之一周期劃分成五小段，每一個小段作為1個載荷步，一共可分為20個載荷步。載荷點和施加過程如圖5.13和圖5.14所示：

考慮到計算的精確性和計算時間，每個載荷步分成5個子步。

5.6.4計算結果及說明

ANSYS常用的求解器有：波前求解器、稀疏矩陣直接求解器、雅克比共扼梯度求解器（JCG） ，不完全喬列斯基共扼梯度求解器（ICCG）、前置條件共扼梯度求解器（PCG）

前兩種為直接求解器，后二種為迭代求解器。本課題采用JCG求解器。計算結果如下圖5.15所示：

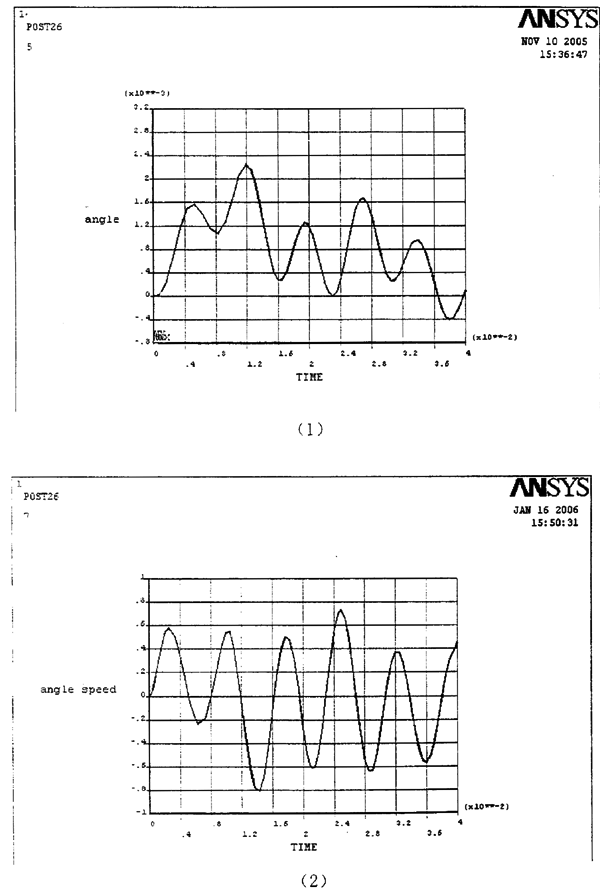

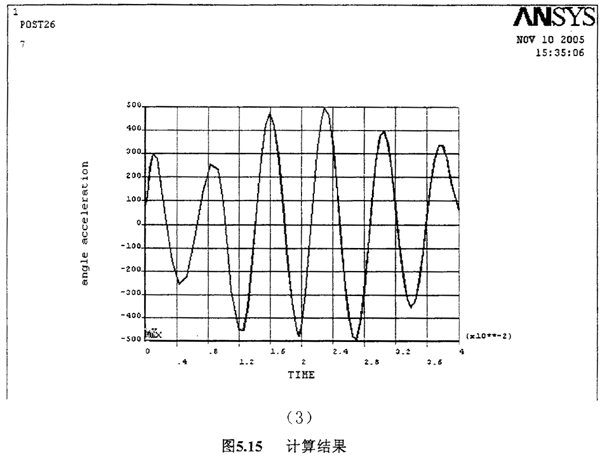

（1）為大小鐵圈的相對轉角，之所以振幅越來越小是因?yàn)槔碚撝抵械凝R次方程的解隨著時間越來越接近于0。（2）為大小鐵圈的相對角速度；（3）為相對角加速度。速度和加速度都以類似于正弦曲線發生改變，之所以沒有完全按照正弦，是由于阻尼的存在，大大緩解了激勵載荷對聯軸器的影響。
