6 鼓形齒聯軸器傳動實驗研究

6.1 引言

鼓形齒聯軸器實驗對于同工況下的運行狀況、估計其使用壽命、獲取產品性能參數以及設計依據是非常必要和有效的，具有不可替代的作用。以往進行過一些鼓形齒聯軸器實驗，取得了不少實驗數據和重要結論，其中，參架實驗是在較為恒定的負載和運行條件下，在實驗臺上，根據不同的實驗?zāi)康�。工業實驗是將鼓形齒聯軸器安裝在工業設備上，在生產的復雜工況中運行，檢驗其磨損情況、承載能力和使用壽命的實驗。本章重點介紹鼓形齒聯軸器多齒嚙合實驗研究，其中實際接觸齒對數是鼓形齒聯軸器設計的一個重要參數，以往設計中是假設有一半齒接觸，但缺乏可靠的依據，通過該項實驗，可以獲取鼓形齒聯軸器多齒接觸狀況的重要實驗結論，以驗證理論分析的可靠性。另外，本章還進行了鼓形齒聯軸器齒面裂紋破壞預警實驗研究與分析。

6.2 鼓形齒聯軸器傳動多齒嚙合實驗

鼓形齒聯軸器具有復雜的空間嚙合機理，尤其對于非共軛的情況，在安裝時有軸間傾角存在情況下，理論上未受載時只有兩對齒接觸；而在載荷作用下，輪齒受力產生變形，則可能出現多對齒接觸。在特定載荷下，有多少對齒接觸，各接觸齒對的受力分布如何，是設計鼓形聯軸器需考慮的極為重要的因素。以往在設計時都是以在額定載荷作用下有一半齒接觸平均受力為依據的非常粗略的估算方法來校核鼓形齒聯軸器強度的。在具有軸間傾角的情況下，在不同的齒輪周向位置上，齒面嚙合點在齒高和齒向的位置是不相同的，而對于內外齒輪輪齒來說，其各不同位置的嚙合剛度存在較大差異。另外，微小的齒面曲率干涉、齒輪的制造誤差、鼓形齒聯軸器的安裝誤差等偶然因素的影響，使實際的嚙合齒對數和受力的分布變得更加復雜，理論計算非常困難。因此，用實驗手段對鼓形齒聯軸器進行測試，分析研究其在特定載荷下的嚙合齒對數和受力的分布趨勢具有非常重要的意義。

本節介紹運用應變測量法對鼓形齒聯軸器進行多齒嚙合實驗研究。實驗的主要目的，是要得出鼓形齒聯軸器的實際接觸齒對數及受力分布趨勢的結果，以驗證理論分析的結果。

6.2.1 電阻應變測量基本原理

導體或半導體材料在外界力作用下產生機械變形時，其電阻值將發生變化，這種現象稱為“應變效應”。把依據這種效應制成的應變片粘貼于被測材料上，則被測材料受外界作用力所產生的應變就會反應到應變片上，從而使應變片上的電阻絲的阻值發生變化，通過測量阻值的變化量，就可以反映出外界作用力的大小。

電阻應變片常用的金屬材料有康銅、鎳鉻合金、鎳鉻鋁合金（卡碼合金），它們具有不同的靈敏系數和線膨脹系數。以上材料中，康銅用得最多，因?yàn)樵诎l(fā)生應變時，它的靈敏系數的穩定性非常高，不僅在彈性變形范圍內保持常數，而且進入塑性變形范圍內仍基本保持常數，所以測量范圍大。另外，康銅的電阻溫度系數小且穩定，因而測量時溫度誤差小。本實驗采用康銅材料的金屬電阻應變片，靈敏系數為2.08。金屬電阻應變片有絲式應變片的箔式應變片等不同形式，本實驗采用絲式應變片。它是用一根金屬細絲按圖示形狀彎曲后用膠粘劑貼于用紙或有機聚合物薄膜等材料制成的襯底上，電阻絲兩端焊有引出線。應變片的粘貼質量對試件的變形是否能有效地傳遞有直接影響，因此在使用應變片時，應選用性能良好的粘結劑，并注意做到整片粘貼牢固。

6.2.2 鼓形齒聯軸器多齒嚙合測試方法

6.2.2.1 實驗裝置設計

本實驗裝置主要用于測試鼓形齒聯軸器靜態多齒嚙合受力分布狀態。設計時主要考慮以下幾個因素：

（1）裝置的結構能進行不同載荷、不同工作軸間傾角及不同型號鼓形齒聯軸器的測試；

（2）裝置具有足夠的強度和剛度；

（3）裝置的結構簡單，制造方便，成本低，易于安裝和調整。

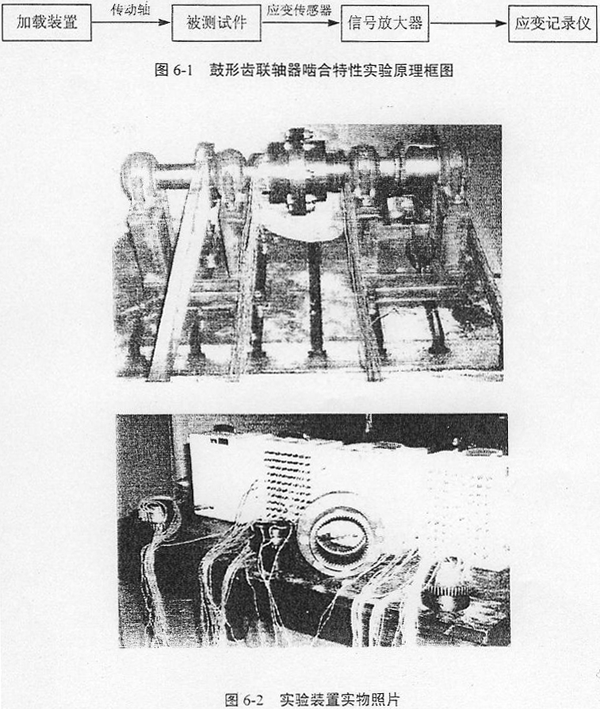

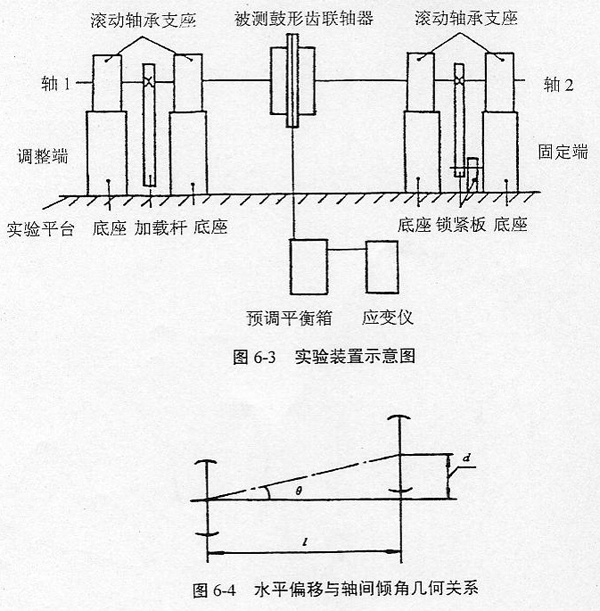

鼓形齒聯軸器嚙合特性實驗原理框圖、實驗裝置實物照片和簡圖如圖6-1、6-2、6-3所示。實驗裝置由固定端和調整端組成。被測試鼓形齒聯軸器的兩個外齒輪分別裝于軸1和軸2上。軸1、軸2分別由兩個滾動軸承支承。軸1上安裝有加載齒輪，加載桿上裝有與加載齒輪模數齒數相同的內齒輪，便于調整加載桿的位置。軸2上裝有鎖緊板，鎖緊板與止動支座聯接，以承受所加的轉矩。這樣，當加載桿端頭加載時，被測試的鼓形齒聯軸器即承受所加轉矩的作用。安裝時保持軸1、軸2水平等高。當兩軸在水平面內同軸線時，被測試的鼓形齒聯軸器內外齒輪同軸線，無軸間傾角。當調整端平行移動一個距離時，則內齒輪與兩外齒輪產生相同的軸間傾角。幾何關系如圖6-4所示。

式中，θ—軸間傾角；d—水平偏移距離；l—兩外齒輪中截面軸向距離。

6.2.2.2 實驗方案

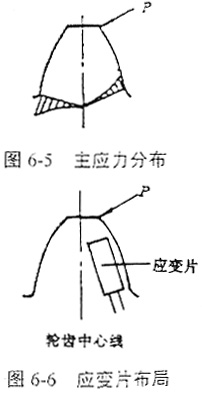

鼓形齒聯軸器內外齒輪的嚙合齒對承受所作用的轉矩的作用，一般情況下，內齒輪輪齒的剛度大于外齒輪輪齒的剛度，為了能更有效地反映應變，工作應變片貼于外齒輪輪齒的端面，溫度補償應變片貼于不受力的相同材料上。輪齒的應力狀態較復雜，在齒根處還存在應力集中的情況下，但總的來說，對于一個齒，其齒根主應力分布如圖6-5所示，因此考慮工作應變片貼于輪齒中心線受拉應力的一側，靠近齒根邊緣處。這樣既不影響齒的嚙合，又能有效地反映接觸狀況，貼片布局如圖6-6所示。由于輪齒端面位置較為狹小，無法貼兩片應變片，因此采用單臂工作方式測試。試件的選擇應考慮加載量及貼片方便兩方面的因素，選擇模數較大的試件，便于貼片操作，但所需要加的載荷也較大，給操作帶來困難；反之則加載方便，但貼片較困難。綜合考慮上述兩方面的因素，并考慮能反映工業應用的實際情況，本實驗選用實際使用的鼓形齒聯軸器為試件，齒輪模數m=3mm，齒數z=56，其內外齒加工精度分別為7級和6級，材料均為ZG45鋼，熱處理為調質處理，兩個鼓形齒輪分別為圓弧鼓度曲線和優化鼓度曲線。

由于試件的齒數較多，并考慮鼓形齒聯軸器受力作用時力分布的對稱性，本實驗采用一半齒間隔一齒貼片的方法，測試數據對稱處理，并用改變齒輪的周向安裝位置的方法來校核其對稱性。

6.2.2.3 實驗儀器

本實驗使用兩套YJ—5型靜態應變儀及20個點的預調平衡箱，同時連接兩個鼓形齒輪的共31只應變片進行測試。

6.2.2.4 實驗步驟

（1）在兩外齒輪輪齒設定的位置和不受力的同種材料上，進行表面處理，粘貼工作應變片和溫度補償應變片，焊接并固定引線；

（2）按照軸間傾角要求安裝好試驗裝置和被測鼓形齒聯軸器；

（3）將各被測輪齒測點處的應變片引線按要求連接在預調平衡箱上，按通電源，粗調平衡。搖動引線，應變儀指示器應無明顯擺動，否則導線或接線可能存在問題。逐點觸摸應變片，都應有受溫度變化引起的應變產生，指針發生偏擺，以此可檢查應變片接線是否可靠和接線位置是否正確；

（4）支起加載桿，逐點進行預調平衡；

（5）加載，測量并記錄數據；

（6）若要改變軸間傾角或載荷，應重新調整實驗裝置，然后重復（4）、（5）步驟。

6.3 鼓形齒聯軸器傳動多齒嚙合實驗數據分析

通過對兩種不同鼓度曲線的非共軛被測試件在不同工況下的多種實驗測試，以期獲得逼近共軛鼓形齒聯軸器傳動的多齒嚙合性能。測試數據如表6-1和表6-2所示。

表6-1 多齒接觸實驗數據記錄（應變量με）

模數m=3mm    齒數z=56    壓力角α=20°    齒寬b=30mm
鼓度曲線：圓弧

表6-2 多齒接觸實驗數據記錄（應變量με）

模數m=3mm    齒數z=56    壓力角α=20°    齒寬b=30mm
鼓度曲線：雙曲線

根據上述實驗數據，我們得出以下結論：

（1）在相同的最大軸間傾角下，隨著轉矩的增大，同時嚙合的齒對數增加，當轉矩達到接近額定載荷的某一值時，所有齒對嚙合。這說明當轉矩小于額定載荷時，就會發生全部齒對嚙合的情況，而并非在額定載荷下只有一半齒對嚙合，這一結論為首次得出，對鼓形齒聯軸器的強度計算有重要參考意義。分析其原因，可以認為是偏載的影響。在有軸間傾角的情況下，最先接觸的齒對在純翻轉區，而在此處，接觸點處于偏離中截面最大位置，在這個位置上，輪齒的剛度比之于在中截面處的剛度要小得多，即在相同載荷作用下，所產生的變形要大得多。因此，在純翻轉區附近的齒對較容易產生變形而使相鄰齒對接觸。

（2）在有軸間傾角的增大，應變分布以純翻轉區為最大，純擺動區最小，約呈橢圓分布，這一方面是由于理論接觸點在純翻轉區，另一方面是由于偏載的影響。

（3）隨著軸間傾角的增大，應變分布的橢圓長短軸之差增大；理論上，在軸間傾角為零時，各輪齒應變相同。由于齒輪加工誤差、安裝誤差、內外齒輪齒頂定位誤差及貼片位置差異等因素影響，造成應變分布并不都滿足分布規律，個別點甚至出現較大差異。

（4）發生應變最大的齒位于偏離純翻轉區一角度處，這與理論計算結果是一致的，因?yàn)閺睦碚撚?jì)算知，理論接觸齒對正是位于此處。

6.4 鼓形齒聯軸器齒面裂紋破壞預警實驗

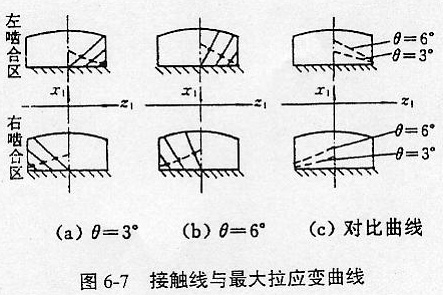

以一實際鼓形齒聯軸器為研究對象，其齒數均為Z=40，模數m=3mm，內齒輪齒寬b=30mm，鼓形外齒輪寬b=20mm，E=2.1×10⁵N/mm²，μ=0.3，工作軸間傾角分別為θ=3°和θ=6°兩種情況。由文獻^[120]可知，其瞬時接觸線在一嚙合區內，內齒輪齒面上的瞬時接觸線是自下向左上斜的曲線，外齒輪齒面上的瞬時接觸線是自下向右上斜的曲線；在另一嚙合區恰好相反，據此可確定瞬時載荷的作用位置，并假定載荷沿接觸線均勻分布，且傳遞最大扭矩。根據以上參數和文獻_[121]的計算模型，應用三維彈性邊界元計算程序計算了在鼓形齒聯軸器轉過一個齒距角的過程中，鼓形外齒輪某一輪齒的三個特定嚙合狀態下的形變分量，即開始進入嚙合、嚙合中間和即將脫離嚙合三種狀態。計算發現在每種嚙合狀態下的相應接觸線上中點附近沿齒高方向（x方向）的形變分量為最大。將各嚙合狀態下沿齒高方向取最大形變分量的點用光滑曲線連起來，即為該齒輪在傳動嚙合過程中引起齒面產生裂紋痕跡主要誘因最大拉應變ε_x的分布規律或走向。其鼓形外齒輪某輪齒在傳動嚙合過程中的接觸線及相應的最大拉應變ε_x的分布曲線如圖6-7所示。圖6-7（a）與圖6-7（b）分別為軸間工作傾角θ=3°和θ=6°的情況，圖6-7（c）為最大拉應變ε_x隨θ而變化的對比曲線，其中實線為接觸線，虛線為最大拉應變ε_x的分布曲線。

6.4.1 實驗測量與分析

為了驗證上述理論，在專用試驗臺架上進行了實時測量與齒面裂紋失效破壞的模擬實驗。

6.4.1.1 實驗原理與方案

因?yàn)辇X面工作面為嚙合面，不可能直接測出嚙合面在各瞬時嚙合狀態相應接觸線上的應變值，所以，以某一瞬時狀態下各嚙合齒面齒根的靜態應變值去模擬其嚙合全過程中的動態應變值。

本實驗采用電阻應變測量技術，根據其傳動與受力情況采用靜態測量方法，并將工作應變片粘貼在主動鼓形外齒齒根端面邊緣處，溫度補償片粘貼在齒輪端面剛度較大處。

6.4.1.2 實驗數據與分析

通過對被測試件在不同軸間傾角θ下加載測試，所測得各齒對的實驗數據見表6-3。

表6-3 不同θ對應多對齒的ε值（應變量με）    （扭矩T=1700N.m）

6.5 小結

通過鼓形齒聯軸器傳動多齒嚙合實驗，用同一時刻多齒嚙合狀態去模擬同一齒在不同時刻鼓形齒聯軸器齒面裂紋破壞預警實驗的研究，首次得到了如下研究結論和成果：

對于鼓形齒聯軸器傳動多齒嚙合實驗：

（1）在相同的最大軸間傾角下，隨著轉矩的增大，嚙合的齒對數增加；

（2）在有軸間傾角存在的情況下，應變分布以純翻轉區為最大，純擺動區最小，約呈橢圓分布；

（3）隨著軸間傾角的增大，應變分布的橢圓長短軸之差增大；

（4）發生應變最大的齒位于偏離純翻轉區一角度處。

對于鼓形齒聯軸器齒面裂紋破壞預警實驗：

（1）基于共軛原理的鼓形齒聯軸器在其設計軸間傾角θ下工作時，其鼓形齒面裂紋開裂痕跡與最大拉應變ε_x的走向一致，證實了產生齒面裂紋的主要誘因是最大拉應變理論的正確性；

（2）由實驗結果可知，齒面裂紋的源點在最大拉應變ε_x之最大處，齒面裂紋由此而產生、擴展，最后形成沿ε_x最大點連線之走向的裂紋痕跡；

（3）通過對不同軸間工作傾角θ下最大拉應變的計算發現，隨著θ的增大，最大拉應變ε_x曲線由比較平坦而變得陡峭，這一發現與該傳動件的傳動嚙合機理是一致的。
