第一章  緒  論

1.1  工業背景簡述

1.1.1  管道輸氣的發展趨勢和重要性

1.1.1.1  蓬勃興起的天然氣工業

世界能源構成中天然氣的地位日益攀升。包括盛產石油的海灣國家在內，天然氣在國家總能源消耗中所占比例不斷加大。天然氣的突出優點在于環保。與煤炭相比，天然氣在燃燒中二氧化硫、粉塵的排放量幾近于零，二氧化碳和氮氧化物的排放量分別降至40%和50%。天然氣對溫室效應的影響僅為石油的54%，煤炭的48%。

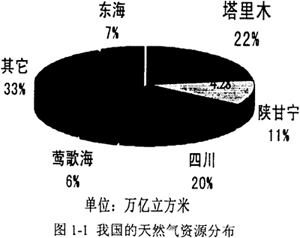

我國天然氣總資源量為3.8×10¹³m³。其中在面積為560,000km²的塔里木盆地，天然氣資源量就達8.39×l012m³。其中累計已探明地質儲量4.19×l0¹¹m³,剩余可采儲量2.79×l0¹¹m³，是國內天然氣資源量及剩余可采儲量最豐富的氣區。預計今后五至十年，累計探明地質儲量可達1×10¹²m³。此外，從圖1-1可以看到，陜西、四川、青海等地的天然氣儲量也都十分可觀，氣田分布的西傾狀況比較明顯。

在資源利用方面，隨著國際上對天然氣能源開采、輸運和使用能力的不斷加強，國內各大城市也紛紛開始籌措系統化利用天然氣資源以減少環境污染，市場需求急劇上漲。以長江三角洲地區為例，今后幾年內規劃項目新增用氣量約為：2003年4.2×10⁹m³；2004年7.4×10⁹m³；2005年1.08×10¹⁰m³；2010年1.99×l0¹⁰m³。未來十年內，國內和國際范圍內的天然氣需求量和使用量都將迅猛提高。在我國，經濟發展的地域性不平衡使得天然氣需求量主要側重于東部。

表1-1全國天然氣能源與需求狀況一覽

年份	天然氣所占能源比例%	天然氣需求（108m3)
1998	2.18	221
2000	3.59	280
2010	7.17（預測）	1130（預測）
2015	10.08（預測）	1880（預測）

綜上所述，我國天然氣市場主要位于東部地區，而資源地大多分布在西部地區。進口天然氣的資源地主要在北部鄰國俄羅斯和西部的中亞三國（土庫曼斯坦、哈薩克斯坦和烏茲別克斯坦）。因此，建立安全、高效、持久的輸運體系勢在必行。

1.1.1.2  高壓管道運輸帶來的挑戰

天然氣管道是連接上游氣田與下游用氣市場的大動脈。天然氣的密度小，采用普通運輸方式非常不經濟，因而和石油運輸類似，多采用管道運輸?shù)姆绞�。而天然氣免于加工的特性，使得管道輸氣的范圍更加普遍。主干管道可以從氣田一直鋪到城市，再在城市�?nèi)鋪設分布管網，直達每一個用戶。

天然氣的管道輸送始于中國。早在公元前900年，我們的祖先即利用竹筒輸送天然氣。后來英國人用木管和鉛管輸送天然氣，其安全性極差。19世紀，鑄鐵管技術在歐洲逐漸發展，使天然氣能夠在較長的距離安全輸送。

輸送油氣的大口徑鋼管，19世紀末首先在美國發展起來，并于1926年列入美國石油學會發布的API5L標準。美國1891年建成第一條天然氣長輸管線（約200km),1925年建成第一條焊接鋼管天然氣管線。

就管道材質而言，長距離壓力管道一般使用鋼制管道，而短距離分布管網一般使用聚乙烯PE(PolyEthylene）管道。在絕大多數發達國家，都有比較密集而完善的天然氣管網，如美國擁有總長達l,200,000km的天然氣管線。我國目前已鋪設的天然氣管道約有幾千公里，十至十五年內規劃建設干線總長度達22,000km，支線總長度約12,000km。

目前，國外天然氣高壓輸送呈強勁的發展趨勢。20世紀50-60年代管道輸運最高壓力為6.3MPa,70-80年代最高壓力為10MPa,90年代已達14MPa。國外新建天然氣管道的設計工作壓力都在10MPa以上。目前我國輸氣管道的最高輸氣壓力為6.4MPa，俄羅斯實際運營的輸氣干線最高為7.5MPa。

隨著輸氣管道輸送壓力的不斷提高，輸送鋼管也相應地迅速向高性能發展（詳見4.1節）。從型號來看，60年代一般采用X52,70年代普遍采用X60～X65,近年來以X70為主，X80也已開始使用。高性能鋼管保證了高壓輸送的安全性，使管道建設的成本大大降低。管道建成后，管道運營的經濟效益更加良好。加拿大的統計分析表明，每提高一個鋼級可減少建設成本7%。

為保障管線安全可靠，在提高強度的同時，必須相應提高韌性。特別是高壓輸氣用鋼管，必須具有很高的沖擊韌性。在成分設計上，大體上都是低碳或超低碳的Mn-Nb-Ti系或Mn-Nb-V(Ti）系，有的還加入Mo、Ni、Cu等元素。

現代冶金技術可以使鋼材具有極高純凈度、高的均勻性和超細化的晶粒。超純凈鋼冶煉技術包括高效鐵水預處理、復合爐外精煉；高均勻性的連鑄技術包括連鑄過程的電磁攪拌、連鑄板坯輕壓下技術等：此外，控制軋制、強制加速冷卻、TiO處理等使鋼材獲得優良的顯微組織和超細晶粒。目前，日本、德國、加拿大、美國等國家的管線鋼的生產技術遠遠高于國內的水平，其X80～Xl00高性能管線鋼在-10℃時的夏比沖擊韌性可達400J以上。

總之，提高輸送壓力意味著高效率，是天然氣輸運技術發展的趨勢，但這必須以管道型材的高韌性作為安全性保障。天然氣管道裂紋擴展與止裂的研究就是為了在不同的管道動態斷裂韌性與選用設計參數（包括壁厚、口徑、輸送壓力等）之間建立可靠性評價的理論依據與數值方法，并以實驗作為檢驗的依據。目前在高壓高韌性鋼管方面，國際上的研究遇到了比較大的困難，原有的止裂判定經驗方法與實際結果有比較大的偏差，這為本文的工作提供了創新的契機。

1.1.2  我國天然氣管道工業發展簡述

1.1.2.1  天然氣管網總體規劃

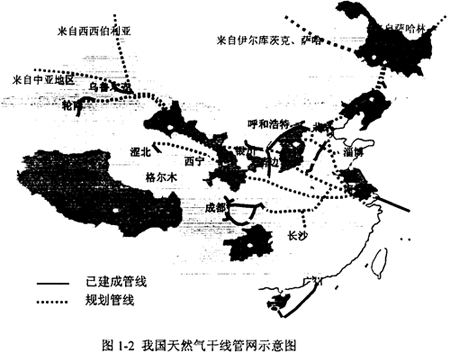

我國十至十五年內天然氣管網建設的總體規劃可以概括為“兩橫兩縱”:“兩橫”分別指立足于國內資源的輪南～上海西氣東輸干線，以及為從西部其他國家引進天然氣建設的第二條新疆～上海輸氣干線：“兩縱”是指從俄羅斯進口天然氣，分別建設東西伯利亞經東北至北京，以及薩哈林至沈陽輸氣干線，具體線路走向如圖1-2所示。

“兩橫兩縱”輸氣干線通過已建的陜京輸氣管道和澀北至蘭州輸氣管道，以及其它已有管道，擬建的忠縣至武漢輸氣管道，規劃將要建設的天津經濟南至南京輸氣管道、陜京復線（陜魯管道）、蘭州至甘塘輸氣管道、武漢至合肥輸氣管道等支干線管道，形成互相溝通的輸氣管網，成為全國性的多氣源、多用戶、靈活貫通的供氣網絡，以保證安全、平穩供氣。

1.1.2.2  西氣東輸工程介紹

西氣東輸工程是我國在新世紀啟動的最大的建設工程之一，是西部大開發的標志性工程。工程西起新疆塔里木盆地的輪南氣田，經甘肅、寧夏，進入陜西，在靖邊與長慶氣田連接，經山西、河南、安徽、江蘇、浙江，東抵上海。

在我國基礎工程建設史上，西氣東輸工程創出多項之“最”:

距離最長，全長約4000km；管徑最大，最大口徑1016mm，最大壁厚26.2mm；

投資最多，上、中、下游靜態總投資規模約1500億元，超過在建三峽工程的投資50%，其中僅管道工程干線總投資達456億元；

運營壓力最高，設計輸氣壓力10MPa:'

輸氣量最大，管線運營初期年輸氣規模為1.2×10¹⁰m³，到2010年可擴大到2.0×10¹⁰m³；

鋼材等級最高，整個工程用鋼近200萬噸，其中絕大部分是針狀鐵素體X70鋼，而這種鋼材的批量生產過去在我國屬于空白；

施工條件最復雜，管道路線穿過沙漠、戈壁、山區、丘陵、盆地、黃土高原、農田水網等地形地貌，40%以上地區的地震烈度超過7度。

施工途中將翻越呂梁山、太行山和太岳山，經過濕陷性黃土源區，穿（跨）越大型河流14次（包括長江和淮河各1次，黃河3次），鐵路35次，公路421次，還要經過人口稠密，河塘密布的江南水網地帶，圖1-3。條件，在世界范圍內都不多見。

本文結合西氣東輸工程，重點研究輸氣管道的裂紋擴展機理及止裂預測技術，其研究成果為鋼制輸氣管線的可靠性提供了理論與實驗評估的依據。
