一、概述
YZJ、YZRJ、YZRWJ系列電動機分別是YZ、YZR、YZRW系列電動機的派生產品。該系列電動機是根據起重及冶金機械的使用特點和需要而專門研制的新型電動機。
該電動機用于驅動各種型式的起重及冶金機械及其他 類似的設備，具有較大的過載能力和較高的機械強度。它特別適用于短時或斷續運轉、頻繁起動、制動、正反轉和有過負載及有顯著振動與沖擊的設備。
系列電動機安裝尺寸、功率等級與IZ2、JZR2、JIR2T系列電動機相同，電器性能指標和可靠性達到Y(jié)Z、YZR、YZRW系列電動機水平，是分別替代JZ2、JZR2、JZR2T系列電動機最理想的可靠性節能型產品。
其中YZRJ、YZRWJ系列為繞線轉子電動機，其轉子繞組可以串接電阻器（或頻敏電阻器）器動，具有大的器動力矩和較小的起動電流。YZRWJ系列電動機還可通過渦流制動器平滑調速，能夠在任意的低速下穩定運行。該電動機特別適用于對調速有要求的起重機械
電動機的額定頻率為50HZ，額定電壓為80V+15V。
電動機的基準工作制為S3—25%，渦流制動器的基準負載持續率為15%。
型號說明：
二、結構簡介
YZJ系列為籠型轉子電動機。YZRJ、YZRWJ 系列為繞線轉子電動機。YZRWJ系列為帶渦流制動器繞線轉子電動機（該電動機是在YZRJ系列基礎上加渦流制動器組成）。
該系列電動機絕緣等級為F級。外殼防護等級為IP449（一般環境）、IP54（冶金環境）。
冷卻方式為IC0141（外扇風冷）。
該系列電動機定子出線和在機座上部，定子繞線接法為Y聯結。YZRJ、YZRWJ系列電動機的轉子繞組接法也為Y連接。
該系列電動機的結構及安裝型式為IMB3、IMB5、IMB35、IMV1。
表1 YZJ系列電動機主要技術數據表（125～225L）
|
型號
|
功率/KW |
電流/A |
起動電流/A |
堵轉電流 |
最大轉矩 |
額定轉速
/（r/min） |
可替代
電機 |
外形尺寸/mm |
|||
|
額定電流 |
額定轉矩 |
||||||||||
|
長 |
寬 |
高 |
|||||||||
|
YZJ125M-6
YZJ125L-6
YZJ140M-6
YZJ140L-6
YZJ160L-6
YZJ160L-8
YZJ180M-8
YZJ180L-8
YZJ225M-8
YZJ225L-8 |
2.2
3.5
5.0
7.5
11
7.5
11
16
22
30 |
6.0
9.7
13.0
18.0
27.3
21.0
26.2
38.3
50.0
66.5 |
22.7
38.5
59.0
82.0
131.0
87.0
126.0
193.0
285.0
329.0 |
2.5
2.5
2.5
2.5
2.8
2.5
2.8
2.8
2.8
2.8 |
2.5
2.5
2.5
2.5
2.8
2.5
2.8
2.8
2.8
2.8 |
893
888
925
918
933
696
691
691
696
684 |
JZ211-6
JZ212-6
JZ221-6
JZ222-6
JZ231-6
JZ231-8
JZ241-8
JZ242-8
JZ251-8
JZ252-8 |
608
608
689
689
762
762
860
860
929
993 |
260
260
301.5
337.5
337.5
380
380
380
442.5
445 |
348
348
373
373
420
420
465
465
510
545 |
|
|
型號 |
功率
/KW |
定子電流
/A |
轉子電流
/A |
轉子開路
電壓/V |
轉速
/（r/min） |
最大轉矩
倍數 |
可替代
電機 |
|
YZRJ125M-6 |
2.2 |
6.9 |
11.2 |
137 |
910 |
2.5 |
JZR211-6 |
|
YZRJ125L-6 |
3.5 |
10.2 |
12 |
202 |
918 |
2.5 |
JZR212-6 |
|
YZRJ140M-6 |
5 |
12.8 |
17.7 |
192 |
930 |
2.5 |
JZR221-6 |
|
YZRJ140M-6 |
7.5 |
18 |
19.4 |
264 |
930 |
2.5 |
JZR222-6 |
|
YZRJ160L-4 |
15 |
31 |
39 |
255 |
1426 |
2.8 |
|
|
YZRJ160L-6 |
11 |
26.3 |
32 |
227 |
953 |
2.8 |
JZR231-6 |
|
YZRJ160L-8 |
7.5 |
21.5 |
26.3 |
190 |
731 |
2.5 |
JZR231-8 |
|
YZRJ180M-4 |
22 |
44.6 |
52.5 |
273 |
1436 |
2.8 |
|
|
YZRJ180L-4 |
30 |
60 |
72 |
270 |
1443 |
2.8 |
|
|
YZRJ180M-6 |
16 |
35.5 |
49 |
215 |
960 |
2.8 |
|
|
YZRJ180L-6 |
22 |
48.4 |
70 |
206 |
960 |
2.8 |
|
|
YZRJ180M-8 |
11 |
26.4 |
49.5 |
148 |
711 |
2.8 |
JZR241-8 |
|
YZRJ180L-8 |
16 |
39 |
49.4 |
213 |
713 |
2.8 |
JZR242-8 |
|
YZRJ225M-6 |
30 |
63 |
80 |
240 |
970 |
2.8 |
|
|
YZRJ225L-6 |
37 |
77 |
89 |
266 |
968 |
2.8 |
|
|
YZRJ225M-8 |
22 |
50.8 |
64 |
222 |
960 |
2.8 |
JZR251-8 |
|
YZRJ225L-8 |
30 |
68.6 |
68 |
287 |
957 |
2.8 |
JZR252-8 |
|
YZRJ280S-10 |
30 |
70.2 |
139 |
138 |
580 |
2.8 |
JZR261-8 |
|
YZRJ280M-10 |
45 |
101 |
145 |
198 |
580 |
2.8 |
JZR262-10 |
|
YZRJ280L-10 |
60 |
133 |
151.5 |
252 |
580 |
2.8 |
JZR263-10 |
|
YZRJ355S-10 |
80 |
173.4 |
185 |
270 |
580 |
2.8 |
JZR271-10 |
|
YZRJ355M-10 |
100 |
230.5 |
171 |
360 |
586 |
2.8 |
JZR272--10 |
|
YZRJ355L-10 |
125 |
267 |
178 |
425 |
589 |
2.8 |
JZR273-10 |
|
型號 |
額定功率/KW |
定子電流/A |
轉子
電流
/A |
轉子
開路
電壓/V |
轉速
（r/min） |
最大轉
矩倍數 |
渦流制動器部分技術數據 |
可代替
電機型號 | |||||
|
額定制
動力矩
（N·m） |
額定
轉矩
（r/min） |
額定勵磁電流
A |
額定勵磁電壓
|
限定制
動力矩
（N·m） |
轉動
慣量
（kg·m 2 ） | ||||||||
|
YZRWJ125M-6
YZRWJ125L-6 |
2.2
3.5 |
6.9
10.2 |
11.2
12 |
137
202 |
910
918 |
2.5
2.5 |
18 |
100 |
3 |
80 |
64 |
0.3 |
JZR2T1＃ |
|
YZRWJ140M-6
YZRWJ140L-6 |
5
7.5 |
12.8
18 |
17.7
19.4 |
192
264 |
930
930 |
2.5
2.5 |
18 |
100 |
3 |
80 |
64 |
0.3 |
JZR2T2＃ |
|
YZRWJ160L-4
YZRWJ160L-6
YZRWJ160L-8 |
15
11
7.5 |
31
26.3
21.5 |
39
32
26.3 |
255
227
190 |
1426
953
731 |
2.8
2.8
2.5 |
64 |
100 |
4 |
80 |
196 |
0.6 |
JZR2T3＃ |
|
YZRWJ180M-4
YZRWJ180L-4
YZRWJ180M-6
YZRWJ180L-6
YZRWJ180L-8
YZRWJ180L-8
|
22
30
16
22
11
16 |
44.6
60
35.5
48.4
26.4
39 |
52.5
72
49
70
49.5
49.4 |
273
270
215
206
148
213 |
1436
1443
960
960
711
713 |
2.8
2.8
2.8
2.8
2.8
2.8 |
118
170 |
100
100 |
4 |
80 |
245 |
1.3 |
JZR2T4＃ |
|
YZRWJ225M-6
|
30 |
63
|
80 |
240 |
970 |
2.8 |
235 |
100 |
4 |
80 |
390 |
1.9 |
JZR2T5＃ |
|
YZRWJ225L-6
|
37 |
77 |
89 |
266 |
968 |
2.8
|
170 |
100 |
5 |
80 |
540 |
2.9 |
JZR2T5＃ |
|
YZRWJ225M-8
|
22 |
50.8 |
64 |
222 |
960 |
2.8 |
235 |
100 |
4 |
80 |
390 |
1.9 |
JZR2T5＃ |
|
YZRWJ225L-8
|
30 |
68.6 |
68 |
287 |
957 |
2.8 |
170 |
100 |
5 |
80 |
540 |
2.9 |
JZR2T5＃ |
|
YZRWJ280S-10
|
30 |
70.2 |
139 |
138 |
580 |
2.8 |
390 |
100 |
5 |
80 |
785 |
5.3 |
JZR2T6＃ |
|
YZRWJ180M-10
YZRWJ280L-10
|
45
60 |
101
133 |
145
151.5 |
198
252 |
580
580 |
2.8
2.8 |
590 |
100 |
6.5 |
80 |
1180 |
8.8 | |

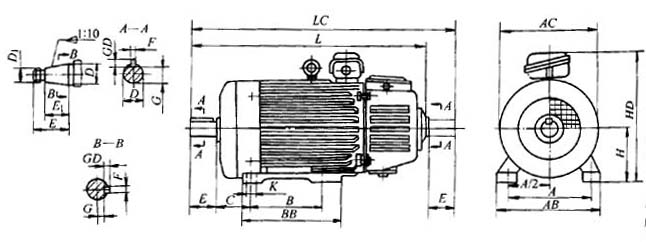

YZJ、YZRJ、YZRWJ系列起重及冶金用三相異步電動機外形尺寸
表4 YZRJ系列電動機（臥式安裝，有底腳，無凸緣）（單位：mm）
|
機座號 |
A |
A/2 |
B |
C |
D |
D1 |
E |
E1 |
F |
G |
GD |
H |
K |
AB |
AC |
BB |
HD |
L |
LC |
|
125M |
220 |
110 |
150 |
133 |
35 |
— |
80 |
— |
10 |
30.5 |
8 |
125 |
17 |
275 |
245 |
245 |
348 |
643 |
725 |
|
125L |
205 | ||||||||||||||||||
|
140M |
245 |
12215 |
190 |
143.5
|
40 |
— |
110 |
— |
12 |
35.5 |
8 |
140 |
22 |
318 |
285 |
315 |
373 |
727 |
839 |
|
140L |
243 | ||||||||||||||||||
|
160L |
280 |
140 |
260 |
155.5 |
50 |
— |
110 |
— |
16 |
45 |
10 |
160 |
22 |
350 |
325 |
330 |
420 |
800 |
912 |
|
180M |
330 |
165 |
220 |
183 |
65 |
M42×2 |
140 |
1105 |
18 |
24 |
11 |
180 |
26 |
400 |
360 |
370 |
465 |
902 |
1045 |
|
180L |
300 |
1124 | |||||||||||||||||
|
225M |
380 |
190 |
275 |
223.5 |
70 |
M48×2 |
140 |
105 |
20 |
26 |
12 |
225 |
33 |
480 |
405 |
370 |
510 |
981 |
1193 |
|
225L |
355 |
460 |
430 |
450 |
545 |
1050 |
1124 | ||||||||||||
|
280S |
520 |
260 |
345 |
256 |
90 |
M60×3 |
170 |
130 |
24 |
35 |
14 |
280 |
39 |
620 |
535 |
520 |
665 |
1265 |
1193 |
|
280M |
445 |
545 |
1315 |
1438 | |||||||||||||||
|
280L |
540 |
645 |
1315 |
1489 | |||||||||||||||
|
355S |
640 |
320 |
440 |
323 |
110 |
M80×3 |
210 |
165 |
32 |
42 |
18 |
355 |
46 |
770 |
710 |
725 |
840 |
1650 |
1864 |
|
355M |
510 |
795 |
1720 |
1934 | |||||||||||||||
|
355L |
590 |
795 |
1720 |
1934 |

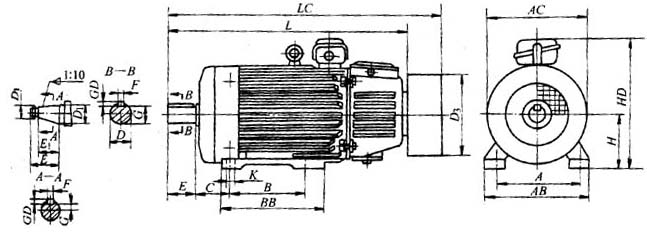

YZRWJ系列電動機（臥式安裝，有底腳，無凸緣）
|
機座號 |
A |
A |
C |
D |
D1 |
E |
E1 |
F |
G |
GD |
H |
K |
AB |
AC |
BB |
D3 |
HD |
L |
LC |
|
125M |
220 |
150 |
133 |
35 |
— |
80 |
— |
10 |
30.5 |
8 |
125 |
17 |
275 |
245 |
245 |
φ260 |
348 |
643 |
788 |
|
125L |
205 | ||||||||||||||||||
|
140M |
245 |
190 |
143.5 |
40 |
— |
110 |
— |
12 |
35.5 |
8 |
140 |
22 |
318 |
285 |
315 |
φ260 |
375 |
727 |
872 |
|
140L |
243 | ||||||||||||||||||
|
160L |
280 |
260 |
155.5 |
50 |
— |
110 |
—— |
16 |
45 |
10 |
160 |
22 |
350 |
325 |
330 |
φ315 |
420 |
800 |
971 |
|
180M |
330 |
220 |
183 |
65 |
M42×2 |
140 |
105 |
18 |
24 |
11 |
180 |
26 |
400 |
360 |
370 |
φ355 |
465 |
902 |
1045 |
|
180L |
300 | ||||||||||||||||||
|
225M |
380 |
275 |
223.5 |
70 |
M48×2 |
140 |
105 |
20 |
26 |
12 |
225 |
33 |
480 |
405 |
370 |
φ395 |
510 |
981 |
1203 |
|
225L |
355 |
460 |
430 |
450 |
445φ |
545 |
1050 |
1295 | |||||||||||
|
280S |
520 |
345 |
256 |
90 |
M60×2 |
170 |
130 |
24 |
35 |
14 |
280 |
39 |
610 |
535 |
445 |
555 |
665 |
1265 |
1575 |
|
280M |
445 |
545 |
1315 |
1610 | |||||||||||||||
|
280L |
540 |
645 |
1315 |
1656 |
