Y系列(IP44)中型低壓三相異步電動機概述、結構簡介(380V)

一、概述

Y系列（IP44）全封閉自冷式籠型三相異步電動機，安裝尺寸和功率等級對應關系符合IEC標準，外殼防護等級為IP44。冷卻方式為IC0141，該電動機可代替JS、JS2系列電動機。

該電動機額定頻率50Hz，額定電壓380V，電動機中心高H355mm,額定功率90~315KW，極數有2、4、6、8、10極，工作基準定額為連續工作（S1），△聯結。

電動機具有體積小、重量輕、運行可靠、結構堅固、外形美觀等特點，并具有較高的效率，節能效果顯著，而且噪聲低、壽命長、經久耐用。

電動機廣泛用在石油、化工、冶金、煤炭、水泥、造紙等工業，拖動各種機械設備，如作不泵、風機、壓縮機等配套之用。該電動機除可用在一般場所外，也可用在多塵等環境條件較差的場所。

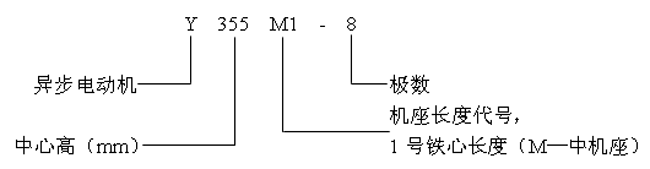

型號含義

Y系列(IP44)中型低壓三相異步電動機概述、結構簡介(380V)

二、結 構 簡 介

Y系列（IP44）電動機采用全封閉自扇冷結構，電動機采用鑄鐵機殼，表面帶散熱筋，轉子為鑄鋁結構，出線盒的出線口可進行90℃轉換，內有接地端子，軸承設有不停機注油裝置，電動機安裝型式有三種：B3、B35和V1，傳動方式為聯軸器傳動。

Y系列(IP44)中型低壓三相異步電動機主要技術數據(380V)

型號	額定功率 KW	滿載時				堵轉電流額定電流	堵轉轉矩額定轉矩	最大轉矩額定轉矩	噪聲 dB(A)	重量 kg
型號	額定功率 KW	轉速(r/min)	電流 A	效率（%）	功率因數	堵轉電流額定電流	堵轉轉矩額定轉矩	最大轉矩額定轉矩	噪聲 dB(A)	重量 kg
Y355M-2 Y355L-2	250 315	2981	444 557	94.5 95.0	0.90	7.0 7.1	1.2	2.2	111	1770 1900
Y355M-4 Y355L-4	250 315	1489	460 576	94.7 95.2	0.87	6.8 6.9	1.4	2.2	108	1800 1940
Y355M1-6 Y355M2-6 Y355L-6	160 200 250	990 990 991	300 374 465	94.1 94.3 94.7	0.86	6.7	1.3	2.0	102 102 105	1590 1750 1990
Y355M1-8 Y355M2-8 Y355L-8	132 160 200	742	260 315 392	93.8 94.0 94.3	0.81	6.3	1.3	2.0	99	1660 1740 1980
Y355M1-10 Y355M2-10 Y355L-10	90 110 132	592	194 236 284	93.0 93.2 93.5	0.77 0.78 0.78	6.0	1.2	2.0	96 96 99	1590 1720 1890

Y系列(IP44)中型低壓三相異步電動機外形及安裝尺寸(380V)

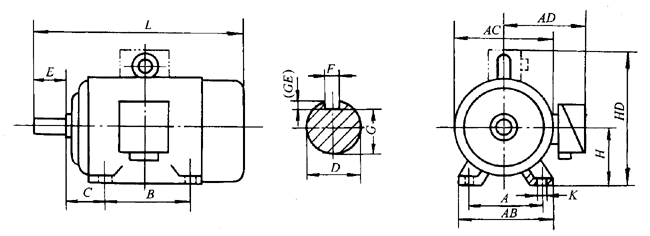

Y系列（IP44）中型低壓三相異步電動機外形尺寸圖（H355）B3型

中心高H	極數	A	B	C	D	E	F	G	K	AB	AC	AD	HD	L
355M	2	610	560	254	75	140	20	67.5	φ28	740	750	680	1035	1540
355M	4~10		560		95	170	25	86						1570
355L	2		630		75	140	20	67.5						1540
355L	4~10		630		95	170	25	86						1570

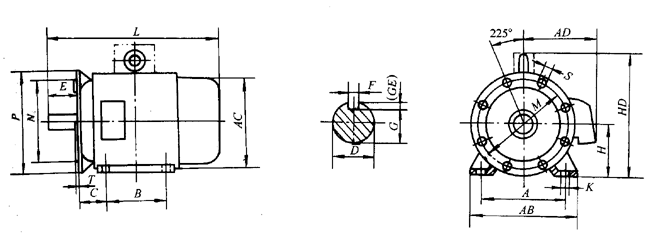

Y系列（IP44）中型低壓三相異步電動機外形尺寸圖（H355）B35型

中心高 H	極數	凸緣號	A	B	C	D	E	F	G	K	M	N	P	S	凸緣孔數	T	AB	AC	AD	HD	L
355M	2	FF740	610	560	254	75	140	20	67.5	φ28	740	680	800	24	8	6	740	750	680	1035	1540
355M	4～10			560		95	170	25	86												1570
355L	2			630		75	140	20	67.5												1540
355L	4～10			630		95	170	25	86												1570
