一、概述

PK型系列錐形轉子制動電機是引進德國DEMAG公司技術生產制造的PK型環鏈電動葫蘆用錐形電動機。它融電機與制動器為一體，采用鋁合金壓鑄外殼、無內圈軸承等新技術，因而具有結構緊湊、體積小、重量輕、起動轉矩大、制動迅速可靠、工作平穩準確和可頻繁起動等特點。配裝于主機后，接電就可工作，故廣泛應用于機床、輕紡、碼頭、倉庫和流水線上。

該電動機定子內表面與轉子外表面輪廓為圓錐形，電機除作旋轉運動外還做軸向竄動，在軸向磁拉力與彈簧彈力的作用下，電機自行分開（通電時）與閉合（斷電時）制動器，從而使電機旋轉與制動。

13/6P2—8F0.27/0.07KW、16/7P2—8K1.5/0.35KW等規格電動機，可與0.5～2t環鏈葫蘆配套，其額定頻率50H_Z,冷卻方式IC0141，防護等級IP54，F(xiàn)J級絕緣，工作制為S4（FC=40%），每小時通電次數240次。

海拔不超過1000m時，電機技術性能完全符合GB755和JB2101標準。

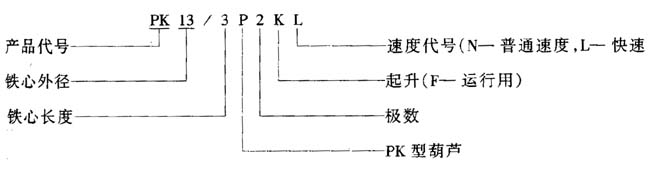

型號含義

注：1.定子鐵心外徑為132mm，鐵心長度為35mm的PK型環鏈電動葫蘆用2極運行電動機，表示為13/3P2F。

   2.定子鐵心外徑為160mm，鐵心長度為70mm的型環鏈電動葫蘆用2/8極雙速起升電動機。表示為16/7P2—8K。

二、結構簡介

PK系列電動機有單速起升電動機、雙速起升電動機和單速運行電動機。

該電動機定子內表面和轉子外表面為圓錐形。電機除旋轉運行外，還作軸向竄動之用。電動機與制動器合為一體，采用鋁合金壓鑄外殼，凸緣安裝。

主要技術數據

表1





型號	功率 /KW	轉速 /（r/min）	額定電流/A	最大轉速	堵轉轉矩	起動 電流/A	效率 （%）	功率 因數	制動力矩 /（N·M）	轉動慣量 /（kg·m）
				額定轉矩	額定轉矩
PK13/3P2F	0.20	2890	0.6	1.6	1.6	3.1	0.69	0.73	0.63	0.00138
PK13/3P4F	0.14	1390	0.42	1.6	1.6	1.45	0.66	0.76	0.38	0.00138
PK13/3P8F	0.05	710	0.52	2.0	2.0	1.2	0.30	0.48	0.38	0.00138
PK13/6P2F	0.30	2840	0.90	2.0	2.0	5.3	0.65	0.78	1.0	0.0039
PK13/6P8F	0.20	1320	0.65	2.0	2.0	1.8	0.55	0.85	1.0	0.0039
PK13/6P2-8F	0.10	710	0.90	2.0	2.0	2.0	0.34	0.50	1.0	0.0039
PK13/6P2-8F	0.27/0.07	2900/680	1.0/0.70	2.8/1.8	2.0/1.8	4.7/1.4	0.52/0.27	0.71/0.57	1.0	0.0039
PK13/6P4-12F	0.17/0.05	1440/450	1.0/1.2	2.0/1.8	2.0/1.8	3.4/1.55	0.47/0.10	0.55/0.66	1.0	0.00039
PK13/3P2K	0.20	2890	0.60	1.6	1.6	3.1	0.69	0.73	1.7	0.00095
PK13/3P2-8K	0.20/0.05	2910/710	1.5/1.3	2.0/1.8	2.0/1.8	3.7/1.5	0.37/0.10	0.55/0.59	1.7	0.00095
PK13/3P2KL	0.30	2840	1.2	2.0	2.0	4.9	0.57	0.67	1.7	0.0095
PK16/5P2K	0.50	2870	1.3	2.3	2.3	7.7	0.69	0.84	3.6	0.00217
PK16/5P2-8K	0.50/0.13	2920/715	2.2/1.5	2.3/2.2	2.3/2.2	9.6/2.7	0.52/0.27	0.66/0.48	3.6	0.00217
PK16/5P2-8K	0.70	2850	1.8	2.3	2.3	8.1	0.69	0.86	4.2	0.00217
PK16/5P2KL	1.0/0.25	2860/700	2.8/2.5	2.5/2.3	2.5/2.3	13.8/4.3	0.70/0.30	0.77/0.50	6.9	0.00515
PK16/7P2-8K	1.4	2860	3.4	2.6	2.6	19	0.78	0.80	9.6	0.00515
PK16/7P2KL	2.3	2790	5.3	2.6	2.6	2.5	0.76	0.86	13.8	0.0062
PK16/10P2-8K	1.5/0.35	2880/700	3.9/5.7	2.7/2.5	2.7/2.5	22/6.4	0.73/0.30	0.80/0.47	9.6	0.0062





表2

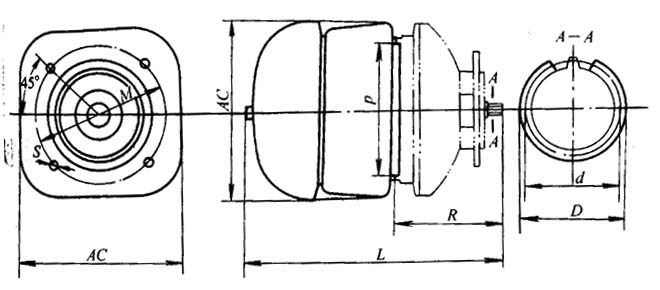

                                        (單位:mm)

型號	P（φ）	M	S	L（工作時）	AC	R（工作時）	d	D
PK13/3P2F PK13/3P4F PK13/3P8F	138 138 138	156 156 156	7.5 7.5 7.5	173 173 173	168 168 168	71 71 71	12 12 12	14.48 14.48 14.48
PK13/6P2F PK13/6P4F PK13/6P8F PK13/6P2-8F PK13/6P4-12F	138 138 138 138 138	156 156 156 156 156	7.5 7.5 7.5 7.5 7.5	226 226 226 226 226	168 168 168 168 168	71.5 715 71.5 71.5 715	12 12 12 12 12	14.48 14.48 14.48 14.48 14.48
PK13/3P2K PK13/3P2-8K PK13/3P2KL	138 138 138	156 156 156	7.5 7.5 7.5	214 214 214	168 168 168	112 112 112	12 12 12	14.48 14.48 14.48
PK16/5P2K PK13/5P2-8K PK13/5P2KL	156 156 156	200 200 200	8.5 8.5 8.5	250.6 250.6 250.6	224 224 224	129.5 129.5 129.5	16.25 16.25 16.25	19.7 19.7 19.7
PK16/7P2-8K PK16/7P2KL	156 156	200 200	10.5 10.5	290.6 290.6	224 224	130 130	18.75 18.75	22.6 22.6
PK16/10P2K PK16/10P2-8K	156 156	200 200	10.5 10.5	324.6 324.6	224 224	130 130	18.75 18.75	22.6 22.6
