YB系列隔爆型三相異步電動機為全封閉自扇冷籠型隔爆異步電動機，符合ZBK25002－1989標準。

該電動機具有高效、節能、溫升裕度大及壽命長、性能好、噪聲低、振動小、可靠性高等特點。

電動機的功率等級和安裝尺寸符合IEC72和DIN42673標準。該系列電動機防爆性能符合GB3836－1《爆炸性環境用防爆電氣設備  通用要求》和GB3836－2《爆炸性環境用防爆電氣設備 隔爆型電氣設備“d”》的規定，也符合IEC79－1、BS5501、EN50014～50020和VDE0170/0171的規定。適用于有甲烷或煤礦爆炸危險混合物存在的場所，制成隔爆型。防爆標志為Exd I、ExdII AT4、ExdIIBT4.標志為Exd I電動機適合用于有甲烷或煤礦爆炸危險混合物存在的礦井中固定設備上。標志為ExdIIAT4、EXDIIBT4的電動機，適合用于含有爆炸性氣體級別為IIA、IIB，溫度組別為T(mén)1～T4的爆炸性混全物的的場所，作一般傳動之用。

電動機可制成YB-TH濕熱帶型或YB-W戶外型電機。

GB3863.1－1983《爆炸性用防爆電氣設備 通用要求》；

GB3836.2－1983《爆炸性環境用防爆電氣設備 隔爆型電氣設備“d”》；

IEC79－1（1971）《電氣設備隔爆外殼結構和試驗》。

安裝尺寸和功率等級

IEC72（1971）《旋旋轉電機安裝尺寸和功率等級  機座號56～400，凸緣號F55～1080》；

DIN42673《籠型轉子、表面冷卻、帶滾珠軸承的三相異步電動機標準尺寸和機座號與功率對應關系》。

外殼防護：

GB4942.1《電機外殼防護分級》；

IEC34－5《旋轉電機 外殼防護等級》；

DIN40050《電器設備的接觸防護》。

電機冷卻：

GB1993－1980《電機冷卻方法》；

BS4999《旋轉電機的一般要求》；

IEC34－6《旋轉電機 冷卻方法》。

YB系列電動機的工作條件

環境空氣溫度：隨季節而變化，但不超過40℃；

海拔：不超過1000m；

頻率：50Hz

電壓：220V、380、660V、220V/380V、380V/660V；

工作方式：連續（S1）；

起動方式：滿壓直接超動。H132及以上機座號選用6個接端子及2個出線口的接線盒時，也可用Y-△起動器或電抗器起動；

傳動方式：可采用彈性聯軸器或正齒輪傳動；

電動機絕緣和溫升：絕緣等級為F級，但溫升按B級考核，限值為80K（電阻法），軸承允許溫度不超過95℃（溫度計法）；

電動機的防護等級：主體外殼防護等級為IP44，也可制成IP54，接線合為IP54；冷卻方法：IC01141。

YB系列電動機適合用于長期或暫時有爆炸性混合物存在的場所類別

I類：dI，適用于有甲烷或煤塵爆炸危險性混合物存在的煤礦井下非采掘工作面用電氣設備；

II類：適用于IIA、IIB級，T1、T2、T3、T4組爆炸危險性混合物存在的場所；對于DIICT4防爆等級的電動機也可按協議供貨。

YB系列電動機出線盒根據進線方式分橡套電線和鋼布線兩種，按不同的起動要求分別制成一個或兩個進線口，共11種類型，其代號含義如表1所示，T07、T11分別是T04、T08的派生型式，各增加三個銅鋁接頭。

表1

型號含義

二、結構簡介

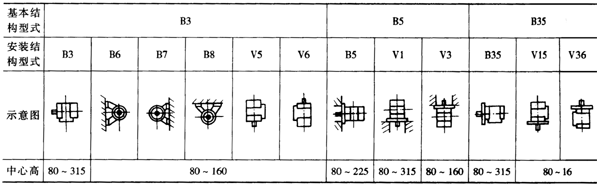

YB系列電動機的安裝結構及適用范圍，見表2。

B3：機座帶底腳，端蓋無凸緣。

B5：機座不帶底腳，端蓋有凸緣。

B35：機座帶底腳，端蓋帶凸緣。

V1：機座不帶底腳，端蓋有凸緣，立式安裝。

表2

電機各部分結構特點

   外殼：機座（H80～280）、端蓋、軸承蓋均用高強度灰鑄鐵制成，具有足夠的機械強度。機座外表面鑄有軸向散熱片，有利于通風散熱。此外，H315機座為鋼板焊接結構。

定子：繞組經浸烘外理，具有良好的電氣、機械、防潮和熱穩定的性能。

轉子：轉軸采用優質鋼制成，轉子經校動平衡，運轉平穩。

接線盒：外殼防護等級為IP54，位于電動機的頂部，可以左右進線盒，內有較大空腔，便于接線。進線方式分橡套電纜和鋼管布線兩種，按不同起動要求，分別制成一個進線口，可適用于電動機直接起動；雙進線口可適用于Y-△起動。接線盒空腔與機座主空腔之間采用螺紋隔爆結構。接線盒座與接線斗之間配備一個連通節，密封用橡膠墊安置在里面，用戶檢修時，不必拆下橡膠墊，并確保電機的隔爆性能。另外，改變連通節的安裝方法，可合接線斗成下垂或水平方向。根據用戶需要，接線盒可以設計三個接線柱和六個接線柱。盒內配有接地端子，安全可靠。

風扇：鑄鋁合金制成的，風扇與軸用鍵配合。

風罩：采用小方孔鋼板結構，外型美觀只需要卸去連通節，因而保護橡膠，剛性好，防護等級為IP20。

軸承：采用電機專用軸承，機座號132及以下，軸伸端為全封閉軸承，軸承牌號詳見表7。

表3機座號與功率和同步轉速的對應關系

機座號/mm	80～132	160～225	250～315
振動速度/(mm/s)	1.8	2.8	4.5

中心高	A	B	C	D		E		F×GD		G
				級數
				2	4、6、8	2	4、6、8	2	4、6、8	2	4、6、8
80	125	100	50	19		40		6×6		15.5
90S	140		56	24		50		8×7		20.0
90L		125
100L	160		63	28		60				24.0
112M	190	140	70
132S	216		89	38		80		10×8		33.0
132M
160M	254	178	108	42		110		12×8		37.0
160L		210
180M	279	254	121	48				14×19		42.5
180L		241
200L	318	279	133	55				16×10		48.0
225S	356	305	149	55	60				18×11	49.0	53.0
225M		286				110	140	16×10
250M	406	168	168	65	65			18×11		53.0	58.0
280S	457	190	190	65	75			18×11	20×12	58.0	67.5
280M
315S	508		216	65	80	140		18×11	22×14	58	71
315M
315L						140	170

中心高	D		E		F×GD		G		M	N	P	S	進線線口 管螺紋	AC	AD	L
	極數															2極	4 6極 8
	2	4、6、8	2	4、6、8	2	4、6、8	2	4、6、8
80	19		40		6×6		15.5		165	130	200	4×ф12	M30×2	165	260	230
90S	24		50		8×7		20							180	265	360
90L																385
100L	28		60		8×7		24		215	180	250	4×ф15		205 230	280	430
112M															290	460
132S	38		80		10×8		33		265	230	300		M36×2	270	340	510
132M																550
160M	42		110		12×8		37		300	250	350	4×ф19		325	370	655
160L																695
180M	48		110		14×9		42.5							360	385	730(800)
180L																750(820)
200L	55		110		16×10		49		350	300	400		M48×2	400	425	805(875)
225S	55	60	110	140	16×11	18×11	49	53	400	350	450	8×ф19		450	445	845(915)
225M																840(910)	870(940)
250M	60	65	140		18×11		53	58	500	450	550	8×ф24	M64×2	500	520	(1025)
280S	65	75			18×11	20×12	58	67.5						560	550	(1100)
280M																(1150)
315S	65	80	140	170	18×11	22×14	58	71	600	500	660			630	685	(1340) (1420) (1530)	(1370) (1450) (1560)
315M
315L
