    GK系列斜齒輪-弧齒錐齒輪減速電機的產品簡介使用范圍


    1、高度模塊化設計：可以方便地配用各種型式的電動機或采用其它動力輸入。同種機型可配用多種功率的電動機。容易實現各機型間組合聯接。


    2、傳動比：劃分細，范圍廣。組合機型可以形成很大的傳動比，即輸出極低的轉速。


    3、安裝形式：安裝位置不受限制。


    4、強度高、體積�。合潴w采用高強度鑄鐵。齒輪及齒輪軸采用氣體滲碳淬火精磨工藝，因而單位體積承載能力高。




    5、使用壽命長：在正確選型（包括選用適當?shù)氖褂孟禂?shù)）和正常使用維護的條件下，減速機（除易損件外）的主要零部件壽命一般不低于20000小時。易損件包括潤滑油，油封以及軸承。
    6、噪聲低：減速機主要零部件都經過精密加工，并通過精心組裝和測試，因而減速機噪聲較低。


    7、效率高：單機型效率不低于95%。


    8、可承受較大的徑向載荷。


    9、可承受不大于徑向力15%的軸向載荷。


    二、使用范圍


    本減速電機適合在環境溫度-10℃到+40℃條件下運行，海拔高度可達1000米。


    可用于正反轉。


    無行業限制。


    在其它條件下使用時請與技術部聯系。





    GK系列斜齒輪弧齒錐齒輪減速電機安裝形式圖例


    各種安裝形式定義為：


    M1—電機水平放置；減速機底腳朝下。


    M2—電機居下。


    M3—電機水平放置；減速機底腳朝上。


    M4—電機居上。


    M5—電機水平放置；當減速機在M1安裝位置時，從電機方向看，減速機的左面旋轉到下方位置。


    M6—電機水平放置；當減速機在M1安裝位置時，從電機方向看，減速機的左面旋轉到上方位置。


    安裝形式圖例  GK37-157/GKAB47-107


    GK系列斜齒輪弧齒錐齒輪減速電機安裝形式圖例





    GK系列斜齒輪弧齒錐齒輪減速電機安裝形式圖1


    GK37-157/GKAB47-107


    GK37-157/GKAB47-107斜齒輪弧齒錐齒輪減速電機安裝形式圖





    GK系列斜齒輪弧齒錐齒輪減速電機安裝形式圖


    GKF/GKAF37-157


    GKF/GKAF37-157斜齒輪弧齒錐齒輪減速電機安裝形式圖





    GK系列斜齒輪弧齒錐齒輪減速電機安裝形式圖


    GKAT/GKA37-157


    GKAT/GKA37-157斜齒輪弧齒錐齒輪減速電機安裝形式圖

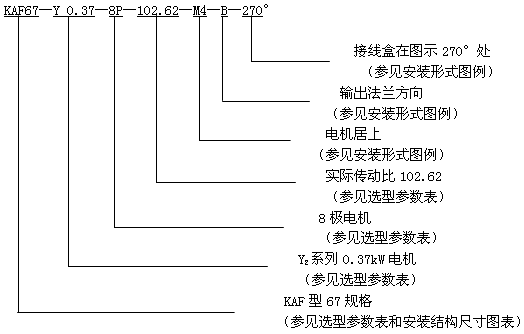

    GK系列斜齒輪弧齒錐齒輪減速電機型號表示法及型號示例


    GK系列斜齒輪弧齒錐齒輪減速電機型號表示法及型號示例


    GK系列斜齒輪弧齒錐齒輪減速電機型號表示法及型號示例





    GK型斜齒輪弧齒錐齒輪減速電機安裝結構圖尺寸


    GK系列輸出軸垂直于輸入軸。由兩級斜齒輪和一級弧齒錐齒輪構成。輸入功率0.12-200kW，最大輸出轉矩18000N.m。


    GK77型：底腳安裝，輸出軸為實心軸。型號規格有GK37…GK157等10種。各型號結構尺寸請見相應結構尺寸表，功率及傳動比見選型參數表。


    GK37型斜齒輪弧齒錐齒輪減速電機安裝結構圖尺寸




    法蘭聯接式（Y2標準電機）










    電機機座號



    63



    71



    80



    90S



    90L



    100L

















    AC



    130



    145



    175



    195



    195



    215

















    AD



    70



    80



    145



    155



    155



    180

















    B



    45



    50.5



    60.5



    60.5



    60.5



    85.5

















    G



    140



    160



    200



    200



    200



    250

















    L1



    207



    225



    255



    270



    295



    325

















    L



    454



    477.5



    517.5



    532.5



    557.5



    612.5

















    GK47型斜齒輪弧齒錐齒輪減速電機安裝結構圖尺寸


    GK47型斜齒輪弧齒錐齒輪減速電機安裝結構圖尺寸


    法蘭聯接式（Y2標準電機）










    電機機座號



    63



    71



    80



    90S



    90L



    100L

















    AC



    130



    145



    175



    195



    195



    215

















    AD



    70



    80



    145



    155



    155



    180

















    B



    44.5



    50



    69



    69



    69



    81

















    G



    140



    160



    200



    200



    200



    250

















    L1



    207



    225



    255



    270



    295



    325

















    L



    488.5



    512



    561



    576



    601



    643














    注：機座100L超過底座。





    GK57型斜齒輪弧齒錐齒輪減速電機安裝結構圖尺寸


    GK57型斜齒輪弧齒錐齒輪減速電機安裝結構圖尺寸


    法蘭聯接式（Y2標準電機）










    電機機座號



    63



    71



    80



    90S



    90L



    100L



    112M













    AC



    130



    145



    175



    195



    195



    215



    240













    AD



    70



    80



    145



    155



    155



    180



    190













    B



    44.5



    50



    69



    69



    69



    81



    81













    G



    140



    160



    200



    200



    200



    250



    250













    L1



    207



    225



    255



    270



    295



    325



    340













    L



    504.5



    528



    577



    592



    617



    659



    674










    注：機座100L，112M超過底座。





    GK67型斜齒輪弧齒錐齒輪減速電機安裝結構圖尺寸


    GK67型斜齒輪弧齒錐齒輪減速電機安裝結構圖尺寸


    法蘭聯接式（Y2標準電機）










    電機機座號



    63



    71



    80



    90S



    90L



    100L



    112M



    132S









    AC



    130



    145



    175



    195



    195



    215



    240



    275









    AD



    70



    80



    145



    155



    155



    180



    190



    210









    B



    44.5



    50



    69



    69



    69



    81



    81



    93









    G



    140



    160



    200



    200



    200



    250



    250



    300









    L1



    207



    225



    255



    270



    295



    325



    340



    390









    L



    520.5



    544



    593



    608



    633



    675



    690



    752






    注：機座100L，112M，132S超過底座。
