JDX邊緣傳動減速機的概述及型號標記

JDX減速機是單級傳動的硬齒面減速機，傳動件采用優質高強度低碳合金鋼，經滲碳、度高的特點；本減速機執行 JC/T 878.2-2001 標準，主要適用于水泥工業，也適用于冶金、礦山、榨糖等行業。

型號標記

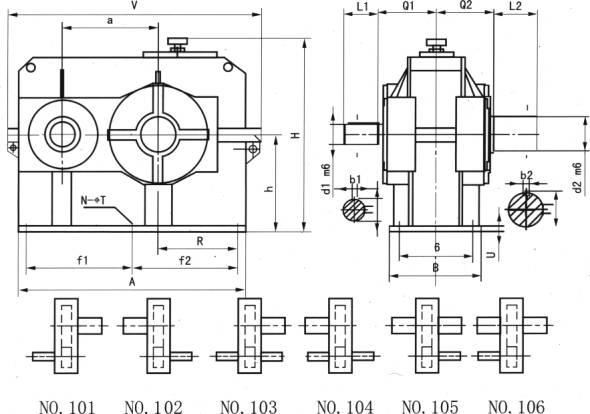

JDX28－45減速機的裝配型式及外形尺寸圖

JDX28、JDX36、JDX45、減速機的裝配型式及外形尺寸圖(JC/T878.2-2001)

型號	主動軸												從動軸
	U=3.15-4			U=4.5-5.0			U=5.6-6.3			U=7.1			U=3.15-7.1
	d1	Q1	L1	d1	Q1	L1	d1	Q1	L1	d1	Q1	L1	d2	Q2	L2
JDX28	80	215	180	70	195	160	55	195	140	50	195	120	125	215	200
JDX36	115	245	200	85	225	180	75	225	160	60	225	140	145	255	230
JDX45	135	305	230	115	295	185	95	195	175	80	295	165	170	375	240

型號	外型及安裝尺寸													重量
型號	a	A	B	f1	f2	G	h	H	R	N	T	U	V	重量
JDX28	280	710	290	305	305	240	360	680	210	6	23	40	848	500
JDX36	360	927	360	390	390	300	450	850	273	6	23	40	1047	900
JDX45	450	1220	480	520	580	420	560	1036	420	6	35	40	1300	1750

JDX56－100減速機的裝配型式及外形尺寸圖

JDX56、JDX63、JDX71、JDX80、JDX90、JDX100、減速機的裝配型式及外形尺寸圖(JC/T878.2-2001)

型號	主動軸												從動軸
	U=3.15-4			U=4.5-5.0			U=5.6-6.3			U=7.1			U=3.15-7.1
	d1	Q1	L1	d1	Q1	L1	d1	Q1	L1	d1	Q1	L1	d2	Q2	L2
JDX56	155	355	300	135	330	230	115	330	200	105	330	200	225	355	340
JDX63	170	375	340	150	350	260	130	350	230	110	350	200	240	375	380
JDX71	180	390	340	160	365	300	150	365	230	130	365	230	260	390	400
JDX80	220	450	380	200	425	340	180	425	260	150	425	230	280	450	460
JDX90	260	520	400	240	495	340	200	495	300	170	495	260	300	520	480
JDX100	280	590	460	260	565	400	220	565	360	190	565	300	330	590	520

型號	外型及安裝尺寸																重量
型號	a	A	B	f1	f2	G	h	H	R	N	T	U	V	F	M	S	重量
JDX56	560	1400	640	620	620	540	500	1330	435	6	39	40	1620	1000	340	250	2700
JDX63	630	1520	680	680	680	590	500	1490	480	6	39	40	1740	1145	375	300	3300
JDX71	710	1740	700	750	750	600	500	1530	530	6	39	40	1950	1445	415	350	4900
JDX80	800	1950	800	850	850	690	500	1764	600	6	45	50	2190	1625	430	450	5800
JDX90	900	2145	900	930	960	800	600	1990	665	6	45	60	2425	1785	500	500	8500
JDX100	1000	2440	950	1500/2	610	830	600	2120	850	8	51	60	2720	2040	560	500	10600

JDX邊緣傳動減速機的選型

減速器的工作載荷系數f1見表1

表1 工作載荷系數f1

原動機	日運轉時間	載荷性質
原動機	日運轉時間	均勻載荷U	中等沖擊載荷M	強沖擊載荷H
電動機 汽輪機 水力機	偶然性的 1/2h *	0.80	0.90	1.00
	間斷性的 2h *	0.90	1.00	1.25
	2～10h	1.00	1.25	1.50
	10～24h	1.25	1.50	1.75
活塞發動機 （4～個油缸）	偶然性的 1/2h *	0.90	1.00	1.25
	間斷性的 2h *	1.00	1.25	1.50
	2～10h	1.25	1.50	1.75
	10～24h	1.50	1.75	2.00
活塞發動機 （1～個油缸）	偶然性的 1/2h *	1.00	1.25	1.50
	間斷性的 2h *	1.25	1.50	1.75
	2～10h	1.50	1.75	2.00
	10～24h	1.75	2.00	2.25
注：“*”指在每日偶然和間歇運轉時間的總和。

減速器的啟動頻率系數f2見表2

表2 啟動頻率系數f2

每小時啟動次數
0～10	>10～60	>60～400
啟動頻率系數f 2
1.0	1.1	1.2

減速器的選用方法

已知參數和條件

原動機名稱，功率P1= kW, 轉速n1＝ r/min ；

工作機名稱，功率P2= kW, 轉速n2＝ r/min ；

要求的傳動比 i= n1/n2 ；

每天工作的小時數h；每小時啟動次數。負荷特點（平穩、沖擊、嚴重沖擊）。

按額定功率選擇規格型號

所選減速器的額定功率必須滿足： PC = P2f1f2 ≤Pn

式中 PC—計算功率，kW；

P2—工作機功率，kW；

f1—使用系數，見表1；

f2—啟動系數，見表2；

Pn—減速機額定功率，kW。
