Y系列(IP23)高速三相異步電動機產品特點及標記方法(6kV)

產品特點：

Y系列（IP23）高速三相異步電動機的同步轉速為3000r/min，功率范圍220～3150KW,中心高為H355～630mm。

高速電動機與Y系列高壓（6kV）異步電動機有相同的特點，效率高、噪聲低、振動小、起動性能好、使用維護方便、運行可靠。符合國家標準和IEC標準。

使用條件海拔不超過1000m，環境溫度不超過40℃，無易燃、易爆或腐蝕性氣體，較為清潔的場所中運行。

可供電力、冶金、化工等工來部門，作為鼓風機、水泵等機械的原動力及要求高轉速的機械配套。

電動機的額定電壓為6000V，額定頻率為50Hz，電動機的外殼防護等級為IP23，絕緣等級為F級，電動機的接法為Y聯結，工作定額為連續（S1）。

Y（IP23）高速電動機結構同Y系列（IP23）高壓（6KV）電動機。軸承結構：H355～450采用端蓋滾動軸承脂潤滑；H500～630采用端蓋滑動軸承，強迫油循環潤滑稀油站。

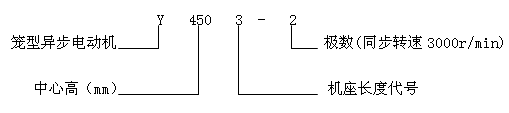

標記方法：

Y系列(IP23)高速三相異步電動機主要技術參數(6kV)

型號	功率/kw	電流/A	轉速/(r/min)	效率(%)	功率因數	堵轉電流額定電流	堵轉轉矩額定轉矩	最大轉矩額定轉矩	重量/kg
Y3551-2	220	24.1	2988	92.8	0.86	7.0	0.6	1.8	1580
Y3552-2	250	30.1	2988	92.9	0.86	7.0	0.6	1.8	1610
Y3553-2	280	33.7	2988	93.1	0.86	7.0	0.6	1.8	1640
Y3554-2	315	37.7	2988	93.4	0.86	7.0	0.6	1.8	1685
Y3555-2	355	42.4	2988	93.7	0.86	7.0	0.6	1.8	1700
Y3556-2	400	47.6	2988	94.1	0.86	7.0	0.6	1.8	1725
Y4001-2	450	53.3	2989	94.4	0.86	7.0	0.6	1.8	1990
Y4002-2	500	58.5	2989	94.6	0.87	7.0	0.6	1.8	2050
Y4003-2	560	65.4	2989	94.7	0.87	7.0	0.6	1.8	2095
Y4004-2	630	73.4	2989	94.9	0.87	7.0	0.6	1.8	2140
Y4501-2	710	82.7	2987	95.0	0.87	7.0	0.6	1.8	2500
Y4502-2	800	92.9	2987	95.2	0.87	7.0	0.6	1.8	2575
Y4503-2	900	105	2987	95.3	0.87	7.0	0.6	1.8	2610
Y4504-2	1000	115	2987	95.4	0.88	7.0	0.6	1.8	2700
Y5001-2	1120	128	2988	95.5	0.88	7.0	0.6	1.8	3880
Y5002-2	1250	143	2988	95.6	0.88	7.0	0.6	1.8	3900
Y5003-2	1400	160	2988	95.7	0.88	7.0	0.6	1.8	3950
Y5004-2	1600	183	2988	95.8	0.88	7.0	0.6	1.8	4000
Y5601-2	1800	205	2984	95.9	0.88	7.0	0.6	1.8	4500
Y5602-2	2000	228	2984	96.0	0.88	7.0	0.6	1.8	4590
Y5603-2	2240	255	2984	96.1	0.88	7.0	0.6	1.8	4650
Y6301-2	2500	281	2980	96.2	0.89	7.0	0.6	1.8	5550
Y6302-2	2800	314	2980	96.3	0.89	7.0	0.6	1.8	5610
Y6303-2	3150	354	2980	96.3	0.89	7.0	0.6	1.8	5700

Y系列(IP23)高速三相異步電動機外形及安裝尺寸

Y（IP23）外形尺寸圖（3000r/min）

Y系列(IP23)高速三相異步電動機外形及安裝尺寸

型號	功率/KW	A	B	C	D	E	F	G	H	K	AC	AD	HD	L
Y355-2	220～400	630	900	315	80	170	22	71	355	28	550	800	1170	1870
Y400-2	450～630	710	1000	375	90	170	25	81	400	35	575	850	1330	2090
Y450-2	710～1000	800	1120	400	100	210	28	90	450	35	650	900	1475	2340
Y500-2	1120～1600	900	1250	560	110	210	28	100	500	42	710	965	1655	2790
Y560-2	1800～2240	1000	1400	560	130	250	32	119	560	42	800	1100	1850	3020
Y630-2	2500～3150	1120	1600	560	140	250	36	128	630	48	900	1200	2050	3220

注:中心高H355～450mm采用端蓋滾動軸承(脂潤滑),H500～630采用端蓋滑動軸承,強迫油循環稀油站,用戶自備.
