<一>概述

TW系列減速機為平行軸式減速傳動裝置，該產品吸取了國內外先進的生產制造經驗，由泰星減速機技術中心設計而成。主要用于橋式起重機運行機構。TWC系列減速機為垂直安裝式減速機，主要用于門式起重機運行機構。兩系列產品亦可用于運輸、冶金、礦山、石油、化工、建筑、鐵路、港口、國防工程、輕紡工業等各種機械設備中的傳動機構。

1、特點

a、配套功率范圍大，減速范圍廣。

b、裝配及調整快速簡單。

c、輸出軸可兩面裝配，用于單獨驅動或集中驅動。

d、結構緊湊、美觀、體積小、重量輕。

e、運轉平穩、噪音低。

2、適用條件

a、齒輪圓周速度≤20m/s

b、高速軸轉速≤1500r/min

c、工作環境溫度：-40℃～45℃

d、可正反兩方向運轉。

3、型號說明

<二>TW系列減速機外型及安裝尺寸

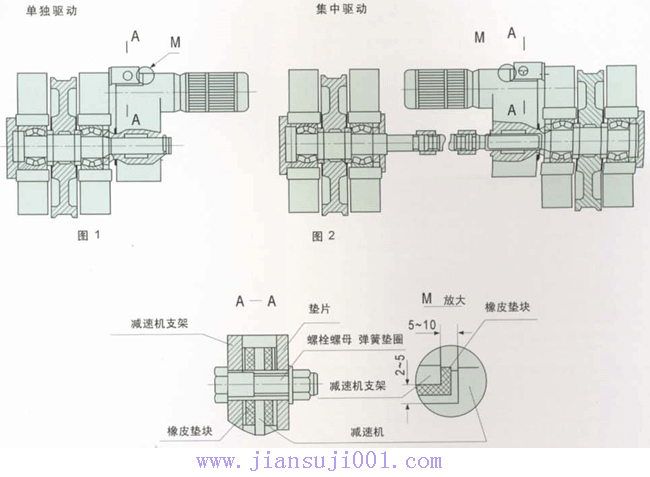

1、安裝型式

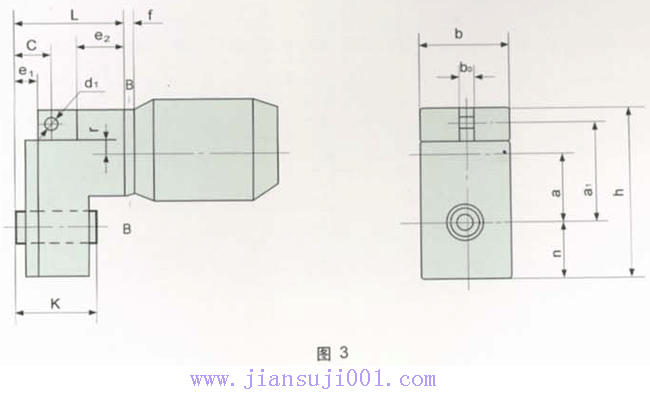

2、外形及聯接尺寸

TW、TWC系列軸裝式減速機

機座號	減速機支架板厚	橡皮塊墊厚
TW06	10～12	12～16
TW08	12～14	16～20
TW10 TWC10	14～16	20～25
TW12 TWC12	16～18	25～30
TW16 TWC16	18～20	25～35
TW20 TWC20	22～24	35～40
TW25 TWC25	24～28	35～45

尺寸機座代號	a	h	a₁	b	b₀	b₁	c	D (H₇)	d₁	d₂	L	K	e₁	e₂	f	n	r	u	v	重量 kg
TW06	125	285	180	168	20	160	82	Φ148	Φ14	M10	185	161	42	50	24 23 17	80	29	128	120	27.1
TW08	160	358	230	210	20	200	87.75	Φ190	Φ20	M10	235.75	188	47.75	73.5	43 32 80	96	40	154	154	42.6
TW10	200	452	297	274	25	250	98	Φ226	Φ22	M12	261	208	53	84	35 27 80	127	51	210	186	72.8
TW12	250	566	360	346	30	304	111.25	Φ266	Φ26	M16	307.25	255	61.25	88	47 55 128	160	55	274	240	141.3
TW16	315	705	440	400	40	340	120.75	Φ280	Φ34	M16	331.25	264	65.75	100	50 70 132	220	75	320	260	210.0
TW20	400	820	525	500	50	340	127.75	Φ280	Φ40	M16	385.25	318	67.57	104	76	250	80	320	260	320
TW25	500	1050	867	620	70	560	135.75	Φ320	Φ40	M20	429.75	356.5	75.75	112	92	310	95	380	360	780

TW系列軸裝式減速機輸入軸容許功率及輸出扭矩

3、輸入軸容許功率及輸出扭矩

輸入軸轉速1400r/min，工作級別為M₆（可配920r/min）

機座號	公稱傳動比容許功率輸出扭矩	Ⅰ	Ⅱ	Ⅲ	Ⅳ	Ⅴ	Ⅵ	Ⅶ	Ⅷ
機座號	公稱傳動比容許功率輸出扭矩	14	16	18	20	22.4	25	28	31.5
TW06	容許功率(KW)	4.473	3.967	3.586	3.33	3.061	2.708	2.422	2.134
TW06	輸出扭矩(N.m)	418	438	444	442	454	455	462	458
TW08	容許功率(KW)	6.22	5.793	5.575	5.132	4.906	4.448	4.215	3.981
TW08	輸出扭矩(N.m)	609	655	699	708	753	756	801	844
TW10	容許功率(KW)	12.141	11.322	10.480	10.051	9.176	8.731	7.825	7.557
TW10	輸出扭矩(N.m)	1145	1225	1307	1383	1391	1468	1461	1624
TW12	容許功率(KW)	31.937	29.857	28.313	25.387	22.821	21.582	19.250	17.905
TW12	輸出扭矩(N.m)	2980	3295	3482	3514	3573	3602	3598	3803
TW16	容許功率(KW)	54.710	48.439	45.267	42.088	38.914	34.975	30.314	27.475
TW16	輸出扭矩(N.m)	5288	5254	5503	5751	5973	6062	5955	6112
TW20	容許功率(KW)	101.5	100	96	91	81	71	67	59
TW20	輸出扭矩(N.m)	9684	9164	11549	12378	12401	12362	12386	12361
TW25	容許功率(KW)	154	143	132	121	113	90	87	82
TW25	輸出扭矩(N.m)	14700	15319	15925	16513	17304	16831	17270	17257

機座號	公稱傳動比容許功率輸出扭矩	Ⅸ	Ⅹ	Ⅺ	Ⅻ	ⅩⅢ	ⅩⅣ	ⅩⅤ	ⅩⅥ	ⅩⅦ	ⅩⅧ
機座號	公稱傳動比容許功率輸出扭矩	35.5	40	45	50	56	63	71	80	90	100
TW06	容許功率(KW)	1.831	1.694	1.516	1.304	1.264	1.08	0.97	0.766	0.69	0.647
TW06	輸出扭矩(N.m)	447	452	459	437	470	457	470	426	429	436
TW08	容許功率(KW)	3.744	3.211	3.046	2.568	2.274	2.017	1.897	1.551	1.450	1.248
TW08	輸出扭矩(N.m)	892	860	918	879	887	891	899	848	908	842
TW10	容許功率(KW)	6.902	6.211	5.353	5.065	4.316	3.923	3.641	3.036	2.827	2.500
TW10	輸出扭矩(N.m)	1687	1702	1650	1776	1695	1650	1722	1644	1709	1653
TW12	容許功率(KW)	15.292	13.477	12.050	10.847	9.435	8.421	7.948	6.721	5.621	5.190
TW12	輸出扭矩(N.m)	3707	3775	3645	3703	3647	3667	3696	3548	3386	3507
TW16	容許功率(KW)	25.824	22.953	19.854	19.558	16.301	15.133	12.965	10.989	9.215	8.603
TW16	輸出扭矩(N.m)	6165	6269	6117	6174	6275	6340	6168	5967	5742	5795
TW20	容許功率(KW)	51	41	37	35	27	25	22	17	16	13
TW20	輸出扭矩(N.m)	12235	12065	10888	11163	10498	10455	10662	8920	9797	8654
TW25	容許功率(KW)	73	69	61	57	46	41	41	37	32	29
TW25	輸出扭矩(N.m)	17593	18738	19066	19097	18146	18241	19526	20648	20014	20478

注：配套電機功率：N_n<容許功率÷2～2.5

4、輸入軸轉速1400r/min，連續工作型

機座號	公稱傳動比容許功率輸出扭矩	Ⅰ	Ⅱ	Ⅲ	Ⅳ	Ⅴ	Ⅵ	Ⅶ	Ⅷ
機座號	公稱傳動比容許功率輸出扭矩	14	16	18	20	22.4	25	28	31.5
TW06	容許功率(KW)	3.17	2.78	2.49	2.29	2.08	1.82	1.62	1.41
TW06	輸出扭矩(N.m)	296	307	308	305	309	306	309	302
TW08	容許功率(KW)	4.39	4.06	3.85	3.5	3.32	2.99	2.81	2.6
TW08	輸出扭矩(N.m)	430	459	482	483	510	509	533	552
TW10	容許功率(KW)	8.63	7.91	7.29	6.96	6.28	5.89	5.26	5.19
TW10	輸出扭矩(N.m)	814	856	910	967	951	991	982	1077
TW12	容許功率(KW)	23.28	21.50	20.07	17.82	15.84	15.18	13.05	11.53
TW12	輸出扭矩(N.m)	2172	2372	2469	2467	2480	2471	2439	2548
TW16	容許功率(KW)	33.90	32.05	31.46	28.91	23.68	23.57	20.31	18.16
TW16	輸出扭矩(N.m)	3760	3694	3825	3951	4050	4086	3990	4040
TW20	容許功率(KW)	60.83	60	57.6	54.6	48.6	42.6	40.2	35.4
TW20	輸出扭矩(N.m)	5810	5498	6929	7426	7440	7417	7431	7416
TW25	容許功率(KW)	92.4	85	79	72	67	57	52	49
TW25	輸出扭矩(N.m)	8820	9191	9555	9907	10382	10098	10332	10354

機座號	公稱傳動比容許功率輸出扭矩	Ⅸ	Ⅹ	Ⅺ	Ⅻ	ⅩⅢ	ⅩⅣ	ⅩⅤ	ⅩⅥ	ⅩⅦ	ⅩⅧ
機座號	公稱傳動比容許功率輸出扭矩	35.5	40	45	50	56	63	71	80	90	100
TW06	容許功率(KW)	1.19	1.10	0.97	0.83	0.80	0.67	0.60	0.47	0.42	0.39
TW06	輸出扭矩(N.m)	291	294	293	277	296	283	289	260	259	262
TW08	容許功率(KW)	2.45	2.07	1.94	1.63	1.43	1.26	1.18	0.95	0.88	0.75
TW08	輸出扭矩(N.m)	583	555	586	556	558	557	557	522	550	506
TW10	容許功率(KW)	4.55	4.04	3.44	3.21	2.71	2.43	2.24	1.85	1.70	1.49
TW10	輸出扭矩(N.m)	1112	1106	1059	1124	1064	1023	1059	1004	1053	985
TW12	容許功率(KW)	10.18	8.88	7.83	7.00	6.01	5.32	4.95	4.13	3.89	3.13
TW12	輸出扭矩(N.m)	2469	2488	2369	2388	2323	2318	2303	2178	2065	2118
TW16	容許功率(KW)	16.99	15.10	12.91	12.06	10.43	9.56	8.08	6.85	5.74	5.24
TW16	輸出扭矩(N.m)	4057	4125	3976	4013	4016	4007	3842	3717	3577	3529
TW20	容許功率(KW)	30.6	24.6	22.2	21	16.2	15	13.2	10.2	9.6	7.8
TW20	輸出扭矩(N.m)	7341	7239	6532	6698	6298	6273	6397	5352	5878	5192
TW25	容許功率(KW)	43	41	36	34	27	24	24	22	19	17
TW25	輸出扭矩(N.m)	10555	10239	11438	11458	10887	10944	11715	12385	12008	12288

注：配套電機功率：N_n<容許功率÷2～2.5

<三>TWC系列減速機外型及安裝尺寸

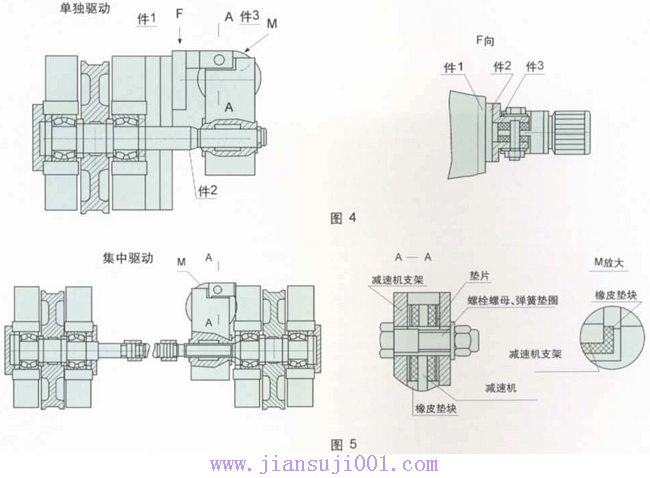

1、安裝尺寸

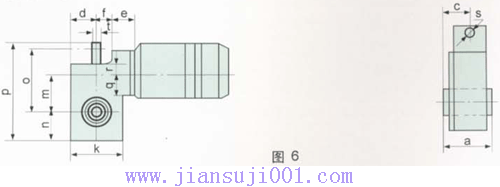

2、外形及聯接尺寸

機座號	a	c	d	e	f	k	m	n	o	p	q	r	s	t	質量 kg
TWC10	208	104	137	40	125	274	225	127	325	490	86	56	Φ22	26	72.25
TWC12	255	127.5	173	45	150	346	280	160	406	612	101.5	70	Φ26	36	141.32
TWC16	264	132	200	55	180	400	355	220	485	760	104	85	Φ34	46	210
TWC20	318	159	250	55	220	500	470	250	625	930	140	100	Φ40	50	350
TWC25	356.5	178.25	310	75	275	620	580	310	777	1160	180	125	Φ40	70	820

3、工作級別為M6時，減速器承載能力表

公稱傳動比 i	公稱轉速 r/min		規格
	輸入 n₁	輸出 n₂	10	12	16	20	25
	輸入 n₁	輸出 n₂	公稱輸入功率 P kW
22.4	1500	66	9.1	22.8	38.9	81	96
	1000	44	6.1	15.2	25.9	54	64
	750	33	4.5	11.4	19.5	40	48
25	1500	60	8.3	21.5	35	70	89
	1000	40	5.5	16.5	23.3	46.5	59
	750	30	4.1	11	17.5	35	44.5
28	1500	53.5	7.8	19.2	30.3	67	82
	1000	35.5	5.2	12.5	20	44.5	54.5
	750	26.5	3.9	9.6	15.2	33.5	41
31.5	1500	47.5	7.8	17.9	27.4	60	75
	1000	31.5	5.2	11.9	18.2	40	50
	750	23.5	3.9	9	13.7	30	37
35.5	1500	42	6.9	15.2	25.8	50	70
	1000	28	4.6	10.1	17.2	33	46
	750	21	3.5	7.6	12.9	25	35
40	1500	37.5	6.2	13.5	23	40	60
	1000	25	4.1	9	15	26.5	40
	750	18.3	3.1	6.7	11.5	20	30
45	1500	33	5.3	12.0	19.5	37	54
	1000	22	3.5	8	13	24.5	36
	750	16.5	2.7	6	10	18.5	27
50	1500	30	5.1	10.8	19.5	35	51
	1000	20	3.4	7.2	13	23	34
	750	15	2.5	5.4	10	17.5	25.5
56	1500	26.5	4.3	9.4	16.3	27	45
	1000	17.5	2.8	6.2	10.8	18	30
	750	13	2.2	4.7	8.2	13.5	22.5
63	1500	23.5	3.9	8.4	15.1	25	43
	1000	15.5	2.6	5.6	10	16.5	28.5
	750	12	2	4.2	7.5	12.5	21.5
71	1500	21	3.6	7.0	13	22	38
	1000	14	2.4	4.5	8.5	15	25
	750	10.5	1.8	3.5	6.5	11	19
80	1500	18.5	3.0	6.7	11	17	35
	1000	12.5	2	4.5	7.3	11	23
	750	9	1.5	3.3	5.5	8.5	17.5
90	1500	16.5	2.8	5.6	9.2	16	28
	1000	11	1.8	3.7	6.1	10.5	18.5
	750	8	1.4	2.8	4.6	8	14
100	1500	15	2.5	5.2	8.6	13	25
	1000	10	1.6	3.4	5.7	8.6	16.5
	750	7.5	1.3	2.6	4.3	6.5	12.5
115	1500	13	2.3	5	8.1	12	23
	1000	8.5	1.5	3.3	5.4	8	1.5
	750	6.5	1.2	2.5	4.1	6	11.5
128	1500	11.5	1.8	4.2	6.8	10.5	21
	1000	7.5	1.2	2.8	4.5	7	14
	750	5.5	0.9	2.1	3.4	5.3	11
145	1500	10	1.7	3.5	5.7	9.5	20
	1000	6.5	1.1	2.3	3.8	6.3	13.3
	750	5	0.85	1.8	2.9	4.7	11
160	1500	9	1.5	3.2	5.3	8	18
	1000	6	1	2.1	3.5	5.3	12
	750	4.5	0.75	1.6	2.6	4	9

注：配套電機功率：N_n≤容許功率÷2～25

4、連續工作型，減速器承載能力表

公稱傳動比 i	公稱轉速 r/min		規格
	輸入 n₁	輸出 n₂	10	12	16	20	25
	輸入 n₁	輸出 n₂	公稱輸入功率 P kW
22.4	1500	66	6.28	15.84	23.68	48.6	57.6
	1000	44	4.48	11.2	16.30	33.5	39.7
	750	33	3.10	7.9	11.80	24.3	28.8
25	1500	60	5.89	15.18	23.57	42.6	53.4
	1000	40	4.20	10.8	16.25	29.35	36.8
	750	30	2.90	7.5	11.75	21.3	26.7
28	1500	53.5	5.26	13.05	20.31	40.2	49.1
	1000	35.5	3.75	9.30	14.00	27.7	33.86
	750	26.5	2.50	6.50	10.1	20.1	24.5
31.5	1500	47.5	5.19	11.53	18.16	35.4	45
	1000	31.5	3.70	8.23	12.5	24.4	31
	750	23.5	2.50	5.75	9.1	17.5	22.5
35.5	1500	42	4.55	10.18	16.99	30.6	42
	1000	28	3.20	7.1	11.7	21	21.85
	750	21	2.20	5.1	8.5	15.3	21
40	1500	37.5	4.04	8.88	15.10	24.6	36
	1000	25	2.75	6.1	10.4	16.9	24.8
	750	18.3	2.00	4.4	7.5	12.3	18
45	1500	33	3.44	7.83	12.91	22.2	32.4
	1000	22	2.4	5.45	8.9	15.3	21.7
	750	16.5	1.7	3.9	6.45	11	16.2
50	1500	30	3.21	7.00	12.06	231	30.6
	1000	20	2.2	4.8	8.31	14.45	21.10
	750	15	1.60	3.5	6.00	10.5	15.3
56	1500	26.5	2.71	6.01	10.43	16.2	27
	1000	17.5	1.9	4.13	7.15	11.15	18.6
	750	13	1.30	3.00	5.2	8	13.5
63	1500	23.5	2.43	5.32	9.56	15	25.3
	1000	15.5	1.70	3.60	6.55	10.3	17.4
	750	12	1.2	2.65	4.75	7.5	12.6
71	1500	21	2.24	4.95	8.08	13.2	21.8
	1000	14	1.5	3.41	5.5	9.1	15
	750	10.5	1.1	2.5	4	6.6	10.5
80	1500	18.5	1.85	4.13	6.85	10.2	21
	1000	12.5	1.3	2.8	4.72	7	14.4
	750	9	0.9	2.0	3.4	5.1	10
90	1500	16.5	1.70	3.89	5.74	9.6	16.3
	1000	11	1.1	2.68	3.9	6.6	11.20
	750	8	0.8	1.94	2.85	4.8	8.15
100	1500	15	1.49	3.13	5.24	7.8	15
	1000	10	1	2.15	3.5	5.35	10
	750	7.5	0.72	1.56	2.6	3.9	7.5
115	1500	13	1.40	3.09	5.05	7.2	15
	1000	8.5	0.95	2.10	3.45	4.9
	750	6.5	0.70	1.5	2.50	3.6
128	1500	11.5	1.16	2.58	4.28	6.36	13.8
	1000	7.5	0.75	1.78	2.90	4.35	9.5
	750	5.5	0.55	1.25	2.14	3.15	6.9
145	1500	10	1.06	2.43	3.59	5.7	12
	1000	6.5	0.70	1.67	2.45	3.9	8.25
	750	5	0.50	1.2	1.75	2.85	6
160	1500	9	0.93	1.96	3.25	4.87	10.8
	1000	6	0.65	1.35	2.2	3.35	7.4
	750	4.5	0.45	0.95	1.62	2.4	5.4

<四>輸出軸聯接尺寸

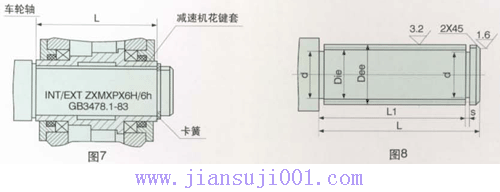

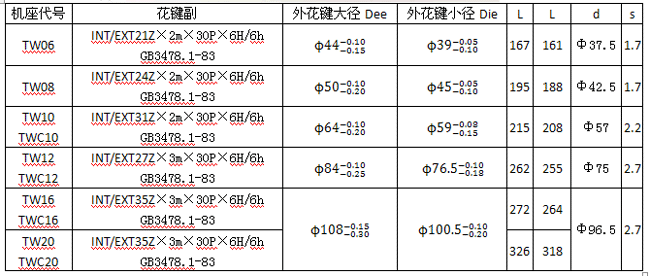

1、花鍵軸（H）

注：用戶可以根據需要，從表中選用小一號或更小的花鍵副。

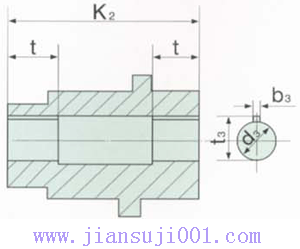

2、空心平鍵軸（P）

機座代號	K₂	t	d₃H₇	b₃	t₃
08	188	55	40	12	43.3
10	208	60	50	14	53.8
12	255	65	60	18	64.4
16	264	75	90	25	95.4
20	318	85	100	28	106.4
25	356.5	95	100	28	106.4

TW.TWC系列減速機配套電機主要技術參數

參數 型號	功率 KW	轉速 r/min	額定電流 (A)	最大轉 速額定轉矩	效率 (η)	功率因素	絕緣等級	制動力矩 (N.m)	轉子開路電壓 (V)	轉子電流 (A)	基準工作制(K)	外形尺寸 D×L
ZDR12-4	1.5	1350	4.5	3	0.7	0.75	B	10.8	131	9.5	25%	Φ218×488
ZDR112L1-4	2.2	1350	5.6	3	0.79	0.8	F	15.7	131	12.0	40%	Φ218×507.3
ZDR112L4-4	3.0	1350	7.5	3	0.8	0.8	F	19.6	131	16.0	40%	Φ218×507.3
ZDR123-4	4.6	1350	13	2.5	0.73	0.64	F	33.2	175	18.0	40%	Φ249×542.5
ZDR140-4	8.0	1380	25.5	2.5	0.77	0.63	F	62.0	168	31.0	40%	Φ249×297
YZRE112M-4	0.8	1380	2.4	2.5	0.65	0.78	F	27	100	8	40%	Φ250×313
YZRE112M-4	1.5	1400	4.5	2.5	0.68	0.79	F	30	100	12.5	40%	Φ250×313
YZRE112M-4	2.2	1410	6	2.5	0.72	0.76	F	30	132	12.6	40%	Φ250×333
YZRE132M1-4	3.7	1410	9.2	2.7	0.77	0.77	F	50	187	14.5	40%	Φ300×548
YZRE132M2-4	5.5	1410	15	2.7	0.77	0.78	F	50	139	25.7	40%	Φ300×598
YZRE132M3-4	7.5	1410	17	3	0.80	0.82	F	50	185	26.5	40%	Φ300×618
YZRE160M1-4	7.5	1420	17	3	0.80	0.82	F	80	185	26.5	40%	Φ350×667
YZRE160M2-4	11	1420	24.5	3	0.82	0.825	F	80	252	27.6	40%	Φ350×722
YZRE160L-4	15	1420	33	3	0.86	0.825	F	80	218	46	40%	Φ350×752
ZDY 21-4	0.8	1420	2.4	2.51	0.7	0.72	F	8.036				Φ217×329
ZDY 22-4	1.5	1380	4.3	2.5	0.72	0.74	B	19.6				Φ233×355
YEJ30-4	0.75	1380	2.0		0.75	0.78	B	10				Φ200×385
YEJ90L-4	1.5	1500	3.6		0.78	0.82	F	20				Φ200×425
YEJ100L-4	3	1500	6.65		0.825	0.83	F	38				Φ250×465
YEJ112M-4	4	1500	8.6		0.84	0.84	F	50				Φ250×495
YEJ123S-4	5.5	1500	11.5		0.845	0.87	F	95				Φ250×575
YEJ132M-4	7.5	1500	15.5		0.865	0.86	F	95				Φ200×620
YEJ160M-4	11	1500	22		0.875	0.86	F	190				Φ330×710
YEJ160L-4	15	1500	30		0.88	0.86	F	190				Φ330×755

注：1、額定電壓為380伏，頻率50赫茲。

2、繞線電機作起動用時可選用頻敏變阻。

3、繞線電機轉子回路，由用戶設計和配置電阻后方可使用，不許直接短路使用。

4、ZDY、YEJ型電機為鼠籠式電機，ZDR、YZR型電機為繞線式電機。

5、按用戶要求，還可配置變速電機、盤式電機及其它特種電機。

TW、TWC系列減速機選用說明：

根據“起重機設計規范”（GB3811-83）中的規定，起重機各機構有不同的工作級別：分M₁～M₈共8種。本系列所列功率M₆工作級別的功率表，若用其它級別時，應按下列公式折算：

N_Mi=N_m6×1.12^（6-i）（KW）

式中：i-工作級別

N_Mi-相對M_i工作級別的功率值

N_m6-功率表在容許功率值

對于運行機構因慣性載荷較大，疲勞計算基本載荷取為機構起動時，計算零件承受的慣性力矩和靜力矩之和。

對于慣性載荷較小，起制動次數較少的機構，計算結果可直接按小于表列功率選用。但一般運行機構，慣性載較大，起制動頻繁應取機構制動時所承受的最大振動力矩計算，此時應把表功率除以系數Ψ5。

Ψ5 彈性振動力矩增大系數。

考慮到重級或特重級起重機運行機構的工作條件比較惡劣。（機構經常處于起動，制動工況），應取Ψ5=2～2.5為宜。

即：NM1=Ψ5Nn=（2～2.5）Nn

式中Nn—電機額定功率

資料整理中！

Product list產品列表

Customer service在線客服

產品展示
