產品展示

GS高速齒輪減速機和增速機的適用范圍

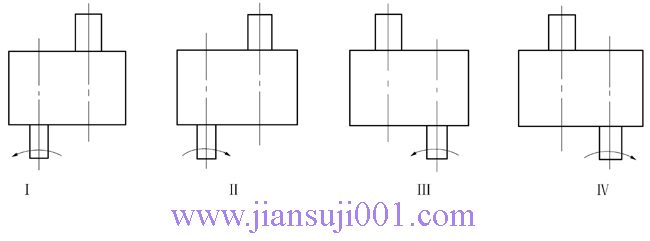

GS高速齒輪減速機和增速機的裝配型式

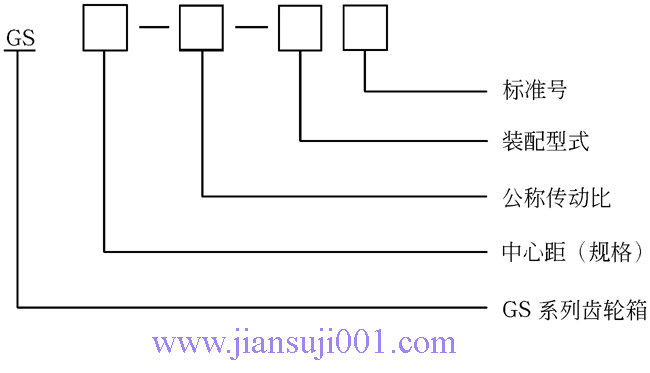

GS高速齒輪減速機和增速機的型號標記

GS高速齒輪減速機和增速機的基本參數

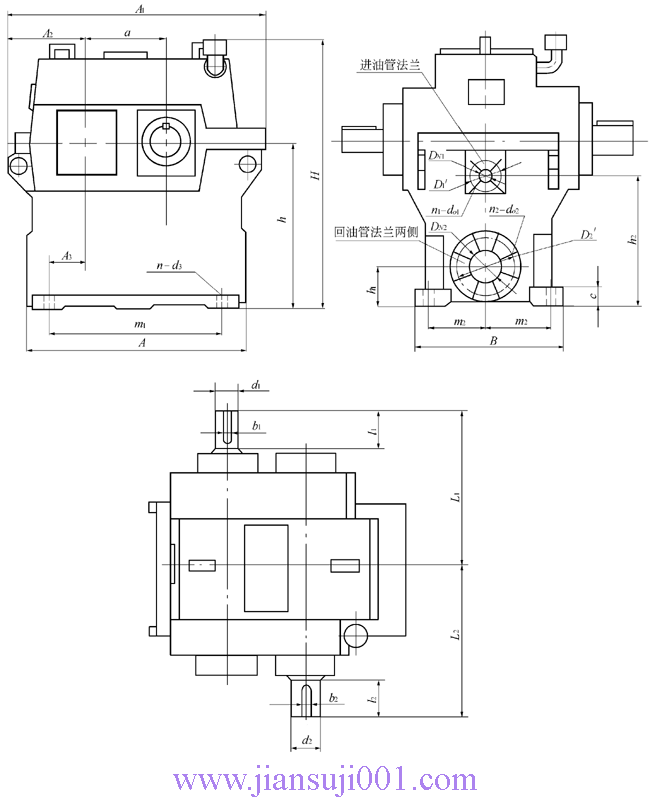

GS160、GS200、GS224、GS250、GS280、GS315、GS355、GS400、高速齒輪減速機和增速機的結構尺寸

GS450、GS500、GS530、GS560、GS600、GS630、GS670、齒輪箱的外開及結構尺寸

GS450、GS500、GS530、GS560、GS600、GS630、GS670、齒輪箱尺寸

GS系列齒輪箱公稱功率規格160-250

GS系列齒輪箱公稱功率、規格280-400

GS系列齒輪箱公稱功率、規格450-530

頁次：1/2 每頁10條共14條信息分頁：[1][2]

規格	a	A	A₁	A₂	A₃	B	H	m₁	m₂	c	h	h₁	h₂	d₂	l₂
160	160	430	570	180	76	345	635	355	145	32	380	100	290	60	105
200	200	535	675	200	95	380	675	455	160	38	380	100	290	70	105
224	224	600	735	210	108	420	815	520	180	38	510	120	410	85	130
250	250	670	830	240	114	480	840	570	200	38	510	120	410	95	130
280	280	740	895	255	127	510	865	635	215	38	510	135	410	110	165
315	315	815	970	265	140	560	970	710	240	38	585	135	470	110	165
355	355	900	1075	300	165	650	1040	800	280	45	585	150	470	130	200
400	400	1000	1180	320	184	685	1070	900	300	45	635	150	500	150	200

規格	b₂	L₂	進油管法蘭				回油管法蘭				地腳螺栓孔	重量 /kg
規格	b₂	L₂	D_N1	D₁	D₁′	n₁ —d₀₁	D_N2	D₂	D₂′	n₂—d₀₂	n—d₃	重量 /kg
160	18	370	25	100	75	4—11	80	190	150	4—18	4—24	300
200	20	410	25	100	75	4—11	80	190	150	4—18	4—26	500
224	22	455	32	120	90	4—14	100	210	170	4—18	4—32	600
250	25	480	32	120	90	4—14	100	210	170	4—18	4—35	900
280	28	540	40	130	100	4—14	125	240	200	8—18	4—42	1100
315	28	550	40	130	100	4—14	125	240	200	8—18	4—42	1300
355	32	630	65	160	130	4—14	150	265	225	8—18	4—42	1700
400	36	680	65	160	130	4—14	150	265	225	8—18	4—42	2300

規格	i	d₁	l₁	L₁	b₁
160	≥1.00～3.30 ＞3.30～3.70 ＞3.70～4.45 ＞4.45～5.30 ＞5.30～6.15 ＞6.15～7.00	60 50 45 40 32 25	105 82 82 82 58 42	370 352 352 352 328 307	18 14 14 12 10 8
200	≥1.00～3.55 ＞3.55～4.55 ＞4.55～5.20 ＞5.20～5.95 ＞5.95～6.82 ＞6.82～7.50	70 60 50 45 40 32	105 105 82 82 82 58	410 410 387 382 382 363	20 18 14 14 12 10
224	≥1.00～3.50 ＞3.50～4.20 ＞4.20～5.40 ＞5.40～6.15 ＞6.15～6.85 ＞6.85～8.00	85 70 60 50 45 40	130 105 105 82 82 82	450 430 430 407 407 407	22 20 18 14 14 12
250	≥1.00～3.50 ＞3.50～4.80 ＞4.80～6.10 ＞6.10～6.95 ＞6.95～7.85 ＞7.85～8.00	95 70 60 50 45 40	130 105 105 82 82 82	480 455 455 432 432 432	25 20 18 14 14 12
280	≥1.00～3.43 ＞3.43～4.00 ＞4.00～5.55 ＞5.55～6.75 ＞6.75～7.80 ＞7.80～8.00	110 95 70 60 50 45	165 130 105 105 82 82	540 505 480 480 457 452	28 25 20 18 14 14

規格	i	d₁	l₁	L₁	b₁
315	≥1.00～3.10 ＞3.10～4.50 ＞4.50～5.45 ＞5.45～6.40 ＞6.40～7.75 ＞7.75～8.00	110 95 85 70 60 50	165 130 130 105 105 82	550 520 520 490 490 472	28 25 22 20 18 14
355	≥1.00～3.65 ＞3.65～4.45 ＞4.45～5.05 ＞5.05～5.90 ＞5.90～7.65 ＞7.65～8.00	130 110 95 85 70 60	200 165 130 130 105 105	630 590 555 555 530 530	32 28 25 22 20 18
400	≥1.00～3.38 ＞3.38～4.20 ＞4.20～5.15 ＞5.15～6.20 ＞6.20～8.00	140 130 110 95 70	200 200 165 130 105	675 675 635 600 575	36 32 28 25 20

規格	a	A	A₁	A₂	A₃	H	m₁	m₂	h	h₁	h₂	c	i≥1.00～5.51
規格	a	A	A₁	A₂	A₃	H	m₁	m₂	h	h₁	h₂	c	B	m₃	d₂	l₂	b₂	L₂	重量/kg
450	450	1145	1358	370	210	1120	430	585	685	160	555	45	900	400	150	200	36	715	3500
500	500	1260	1472	395	220	1230	520	585	760	160	630	45	940	420	170	240	40	770	4400
530	530	1380	1560	415	250	1330	585	630	815	195	675	45	1020	460	180	240	45	815	5100
560	560	1465	1632	435	268	1389	629	664	845	195	705	45	1045	465	200	280	45	870	5700
600	600	1520	1794	490	280	1430	660	690	865	195	720	50	1070	475	200	280	45	870	6400
630	630	1640	1855	515	300	1510	730	745	900	195	760	50	1070	475	200	280	45	870	7100
670	670	1730	1950	520	320	1580	784	784	915	195	780	50	1070	475	200	280	45	870	7700

規格	i＞5.51～7.00							進油管法蘭				回油管法蘭				地腳螺栓孔 n—d₃
規格	B	m₃	d₂	l₂	b₂	L₂	重量/kg	D_N1	D₁	D₁′	n₁ —d₀₁	D_N2	D₂	D₂′	n₂—d₀₂	地腳螺栓孔 n—d₃
450	775	335	130	200	32	650	3300	50	140	110	4—13	150	265	225	8—18	6—42
500	815	355	130	200	32	670	4100	50	140	110	4—13	150	265	225	8—18	6—42
530	875	390	150	200	36	710	5000	80	190	150	4—17	250	375	335	12—18	6—42
560	915	400	150	200	36	710	5700	80	190	150	4—17	250	375	335	12—18	6—42
600	940	415	150	200	36	725	6300	80	190	150	4—17	250	375	335	12—18	6—48
630	965	425	170	240	40	785	7000	80	190	150	4—17	250	375	335	12—18	6—48
670	990	435	170	240	40	785	7600	80	190	150	4—17	250	375	335	12—18	6—48

規格	高速軸轉速/ （r/min）	i
		1.0	1.5	2.0	2.5	3.0	3.5	4.0	4.5	5.0	5.5	6.0	6.5	7.0	7.5	8.0
		公稱功率/kW
160	4000	860	690	—	—	—	—	—	—	—	—	—	—	—	—	—
	5000	1070	860	680	—	—	—	—	—	—	—	—	—	—	—	—
	6000	1290	1020	790	640	530	—	—	—	—	—	—	—	—	—	—
	7000	1500	1190	900	720	600	520	—	—	—	—	—	—	—	—	—
	8000	1710	1360	1030	810	660	570	460	—	—	—	—	—	—	—	—
	9000	1930	1530	1160	910	730	630	510	410	360	—	—	—	—	—	—
	10000	2140	1700	1280	1010	810	680	570	450	390	290	—	—	—	—	—
	11000	2360	1870	1410	1110	890	740	610	500	420	320	270	—	—	—	—
	12000	2570	2040	1540	1210	970	810	660	540	450	340	280	—	—	—	—
	13000	2790	2210	1670	1320	1050	880	720	590	470	380	300	240	206	—	—
	14000	3000	2380	1800	1420	1130	950	770	630	510	400	320	250	220	—	—
	15000	3210	2540	1930	1520	1210	1010	830	680	550	430	340	260	230	—	—
	16000	3430	2710	2050	1620	1290	1080	880	720	590	460	360	280	240	—	—
	17000	3640	2880	2180	1720	1380	1150	940	770	620	490	380	300	250	—	—
	18000	3780	3050	2310	1820	1460	1220	1000	810	660	520	400	320	260	—	—
	19000	3990	3220	2440	1920	1540	1280	1050	860	700	540	420	330	280	—	—
	20000	4200	3390	2570	2020	1620	1350	1110	900	730	570	450	350	290	—	—
人字齒乘以		0.44	0.44	0.46	0.49	0.49	0.51	0.51	0.54	0.61	0.68	0.76	0.81	0.86	—	—
200	3000	1260	1020	—	—	—	—	—	—	—	—	—	—	—	—	—
	4000	1640	1280	1030	—	—	—	—	—	—	—	—	—	—	—	—
	5000	2050	1570	1220	1010	830	—	—	—	—	—	—	—	—	—	—
	6000	2460	1890	1450	1160	960	810	690	—	—	—	—	—	—	—	—
	7000	2870	2200	1690	1360	1070	910	770	620	—	—	—	—	—	—	—
	8000	3280	2520	1930	1550	1230	980	850	710	600	450	—	—	—	—	—
	9000	3690	2830	2170	1750	1390	1150	940	800	660	500	410	350	—	—	—
	10000	4100	3150	2410	1940	1540	1280	1050	890	710	560	460	380	300	270	—
	11000	4510	3460	2650	2140	1690	1410	1150	980	780	610	500	410	330	300	—
	12000	5010	3770	2900	2330	1850	1530	1260	1060	850	670	530	440	360	320	—
	13000	5430	4090	3140	2530	2000	1660	1360	1150	920	720	580	470	390	340	—
	14000	5810	4400	3380	2720	2150	1790	1470	1240	990	780	620	500	420	350	—
	15000	6270	4720	3620	2910	2310	1920	1570	1330	1060	830	670	540	440	380	—
	16000	6690	5160	3860	3110	2460	2040	1670	1420	1130	890	710	570	470	400	—
	17000	—	5480	4100	3300	2620	2170	1780	1510	1200	950	760	610	500	430	—
	18000	—	5800	4340	3500	2770	2300	1880	1600	1270	1000	800	650	530	450	—
	19000	—	6120	4590	3690	2920	2430	1990	1680	1340	1060	840	680	560	480	—
	20000	—	—	4880	3880	3080	2560	2090	1770	1410	1110	890	720	590	500	—
人字齒乘以		0.50	0.50	0.50	0.52	0.54	0.56	0.56	0.58	0.63	0.72	0.80	0.85	0.94	0.99	—

規格	高速軸轉速 /（r/min）	i
		1.0	1.5	2.0	2.5	3.0	3.5	4.0	4.5	5.0	5.5	6.0	6.5	7.0	7.5	8.0
		公稱功率/kW
224	3000	1830	1440	—	—	—	—	—	—	—	—	—	—	—	—	—
	4000	2440	1890	1490	1250	—	—	—	—	—	—	—	—	—	—	—
	5000	3050	2360	1810	1490	1200	1020	—	—	—	—	—	—	—	—	—
	6000	3660	2830	2170	1780	1370	1170	1000	790	—	—	—	—	—	—	—
	7000	4260	3300	2540	2080	1600	1320	1120	920	800	600	—	—	—	—	—
	8000	4870	3780	2900	2380	1830	1510	1260	1050	870	690	580	450	—	—	—
	9000	5400	4250	3260	2670	2060	1700	1420	1180	950	780	640	510	410	—	—
	10000	6000	4720	3620	2970	2290	1890	1580	1310	1060	850	690	550	460	400	350
	11000	6600	5190	3980	3270	2520	2080	1730	1440	1170	930	750	600	500	430	370
	12000	7280	5660	4350	3560	2750	2260	1890	1570	1270	1020	820	650	540	460	410
	13000	7890	6120	4710	3860	2980	2450	2050	1700	1380	1100	890	700	580	490	430
	14000	8500	6590	5070	4160	3210	2640	2210	1830	1480	1190	960	750	630	530	460
	15000	—	7060	5430	4460	3440	2830	2360	1970	1590	1270	1030	810	670	570	500
	16000	—	7530	5930	4750	3670	3020	2520	2100	1700	1350	1100	860	720	610	530
	17000	—	8180	6300	5050	3900	3210	2690	2230	1800	1440	1160	920	760	650	560
	18000	—	—	6670	5350	4130	3390	2840	2360	1910	1520	1230	970	810	680	600
	19000	—	—	7030	5640	4360	3580	3000	2490	2010	1610	1300	1020	850	720	630
	20000	—	—	7390	5940	4580	3770	3150	2620	2120	1690	1370	1080	900	760	660
人字齒乘以		0.55	0.55	0.55	0.58	0.58	0.60	0.62	0.64	0.71	0.79	0.87	0.95	1.00	1.00	1.00
250	2000	1790	—	—	—	—	—	—	—	—	—	—	—	—	—	— ,
	3000	2620	2060	1670	—	—	—	—	—	—	—	—	—	—	—	—
	4000	3490	2680	2070	1700	1390	—	—	—	—	—	—	—	—	—	—
	5000	4370	3350	2600	2050	1650	1440	1190	—	—	—	—	—	—	—	—
	6000	5240	4020	3120	2460	1950	1650	1380	1200	820	—	—	—	—	—	—
	7000	6190	4680	3640	2870	2280	1930	1570	1340	950	870	730	—	—	—	—
	8000	7070	5350	4160	3270	2600	2200	1790	1530	1090	970	800	640	470	—	—
	9000	7960	6020	4680	3680	2930	2480	2020	1720	1220	1070	860	700	530	500	410
	10000	8880	6750	5200	4090	3250	2760	2240	1910	1360	1190	940	750	590	550	460
	11000	9770	7420	5720	4500	3580	3030	2470	2100	1500	1310	1040	830	650	590	500
	12000	10600	8100	6240	4910	3900	3310	2690	2290	1630	1430	1130	900	710	640	550
	13000	—	8890	6760	5320	4230	3580	2910	2480	1770	1550	1230	980	770	690	600
	14000	—	9580	7280	5730	4550	3860	3140	2670	1900	1670	1320	1050	830	740	640
	15000	—	10260	7800	6140	4880	4130	3360	2860	2040	1790	1420	1130	880	800	690
	16000	—	—	8490	6550	5200	4410	3590	3050	2170	1910	1510	1210	940	850	730
	17000	—	—	9020	6960	5530	4690	3810	3250	2310	2030	1600	1280	1000	900	780
	18000	—	—	9550	7470	5980	4960	4030	3440	2450	2150	1700	1360	1060	950	830
	19000	—	—	—	7880	6320	5240	4260	3630	2580	2270	1790	1430	1120	1010	870
	20000	—	—	—	8230	6650	5510	4480	3820	2720	2390	1890	1510	1180	1060	920
人字齒乘以		0.59	0.59	0.59	0.62	0.62	0.65	0.66	0.68	0.74	0.82	0.93	1.00	1.00	1.00	1.00
