產品展示

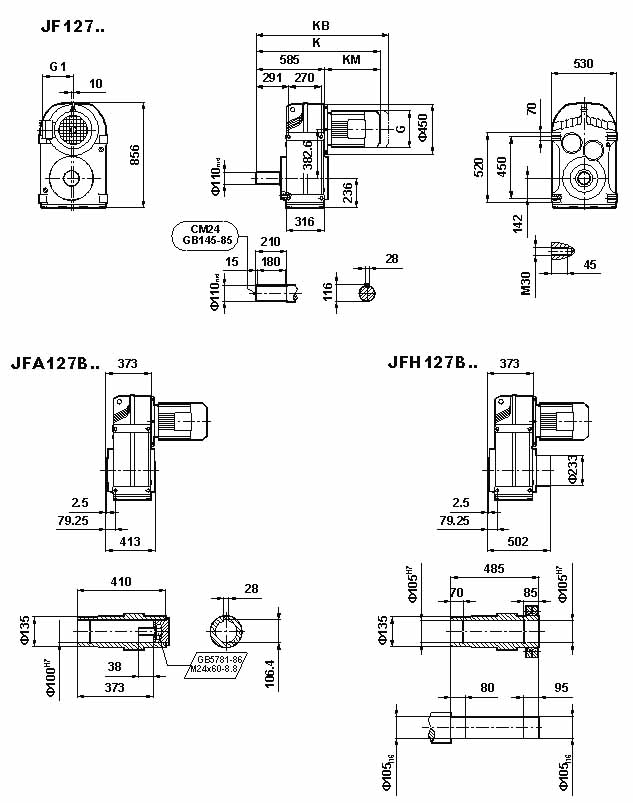

JF系列減速機外形安裝尺寸(JF127、JFA127B、JFH127B、JFV127B、JFF127、JFAF127B、JFHF127B、JFVF127B、JF..127/G、JFA127、JFH127、JFV127、JFAZ127、JFHZ127、JHVZ127)(GB10095-88)

外形安裝尺寸(JF127、JFA127B、JFH127B、JFV127B、JFF127、JFAF127B、JFHF127B、JFVF127B、JF..127/G、JFA127、JFH127、JFV127、JFAZ127、JFHZ127、JHVZ127)

JF系列減速電機（GB10095-88）

	Y₂132M	Y₂132L	Y₂160M	Y₂160L	Y₂180M	Y₂180L	Y₂200L	Y₂225S	Y₂225M	Y₂250M	Y₂280S	Y₂280M
G(AC)	275	275	330	330	380	380	420	470	470	510	580	580
G1(AD)	210	210	255	255	280	280	305	335	335	370	410	410
K	1015	1055	1090	1145	1175	1215	1245	1260	1290	1355	1430	1480
KB	1110	1150	1205	1260	1300	1340	1370	1390	1420	1505	1580	1630
KM(LB)	430	470	505	560	590	630	660	675	705	770	845	895

注：KB為帶制動器的長度

JF系列減速電機（GB10095-88）

	Y₂132M	Y₂132L	Y₂160M	Y₂160L	Y₂180M	Y₂180L	Y₂200L	Y₂225S	Y₂225M	Y₂250M	Y₂280S	Y₂280M
G(AC)	275	275	330	330	380	380	420	470	470	510	580	580
G1(AD)	210	210	255	255	280	280	305	335	335	370	410	410
K	1064	1104	1139	1194	1224	1264	1294	1309	1339	1404	1479	1529
KB	1159	1199	1254	1309	1349	1389	1419	1439	1469	1554	1629	1679
KM(LB)	430	470	505	560	590	630	660	675	705	770	845	895

注：KB為帶制動器的長度

JF系列減速電機（GB10095-88）

	Y₂132M	Y₂132L	Y₂160M	Y₂160L	Y₂180M	Y₂180L	Y₂200L	Y₂225S	Y₂225M	Y₂250M	Y₂280S	Y₂280M
G(AC)	275	275	330	330	380	380	420	470	470	510	580	580
G1(AD)	210	210	255	255	280	280	305	335	335	370	410	410
K	803	843	878	933	963	1003	1033	1048	1078	1143	1218	1268
KB	898	938	933	1048	1088	1128	1158	1178	1208	1293	1368	1418
KM(LB)	430	470	505	560	590	630	660	675	705	770	845	895

注：KB為帶制動器的長度

JF系列減速電機（GB10095-88）

	Y₂132M	Y₂132L	Y₂160M	Y₂160L	Y₂180M	Y₂180L	Y₂200L	Y₂225S	Y₂225M	Y₂250M	Y₂280S	Y₂280M
G(AC)	275	275	330	330	380	380	420	470	470	510	580	580
G1(AD)	210	210	255	255	280	280	305	335	335	370	410	410
K	807.5	847.5	882.5	937.5	967.5	1007.5	1037.5	1052.5	1082.5	1147.5	1222.5	1272.5
KB	902.5	942.5	997.5	1052.5	1092.5	1132.5	1162.5	1182.5	1212.5	1297.5	1372.5	1422.5
KM(LB)	430	470	505	560	590	630	660	675	705	770	845	895

注：KB為帶制動器的長度

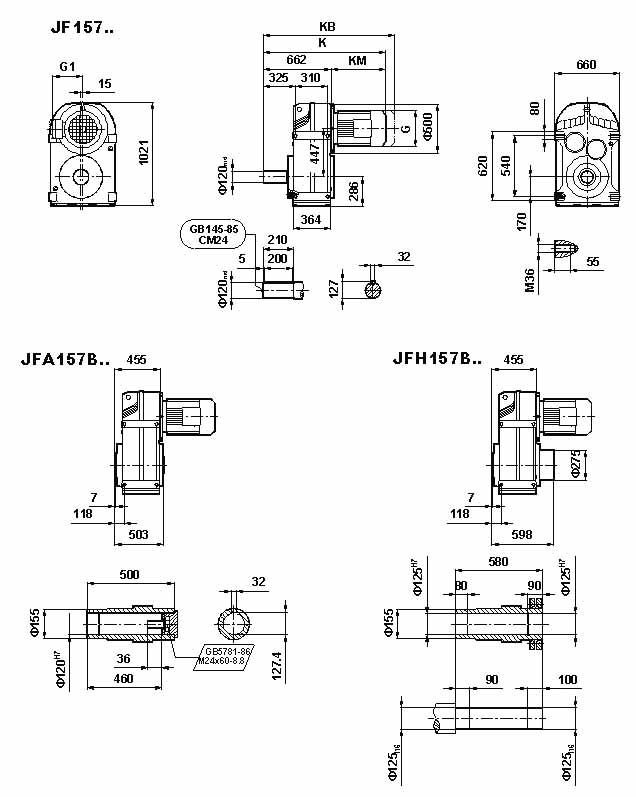

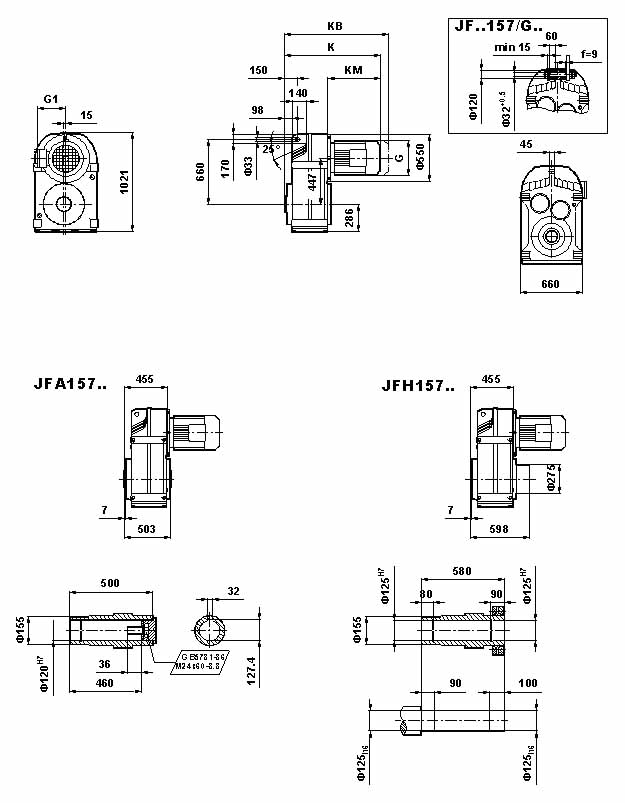

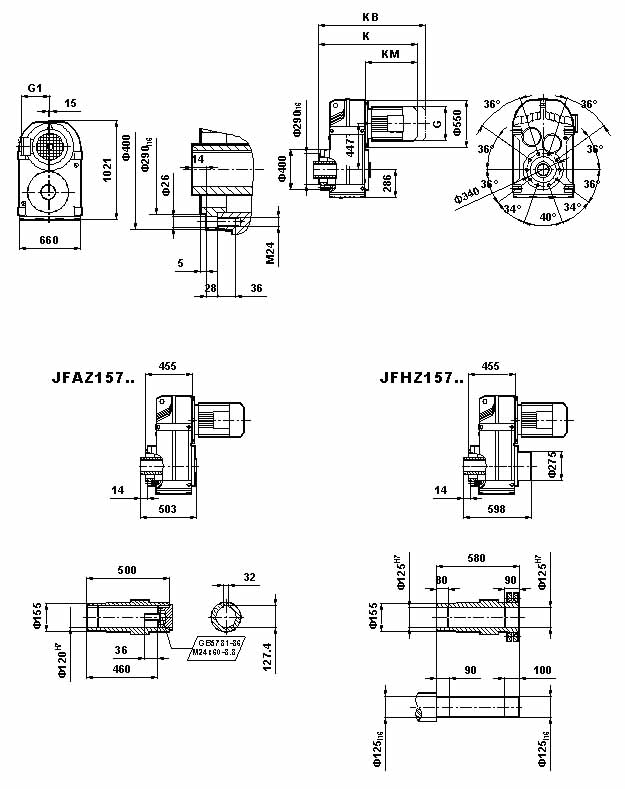

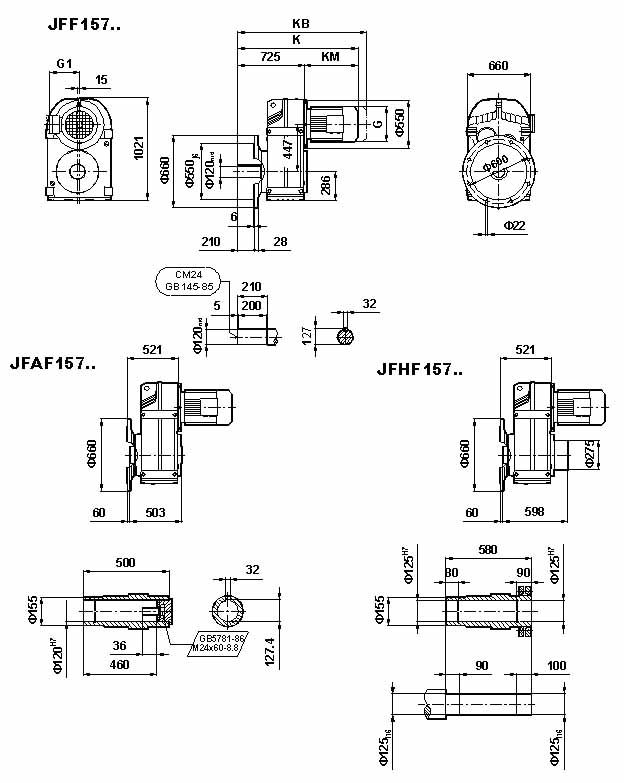

JF系列減速機外形安裝尺寸(JF157、JFA157B、JFH157B、JFV157B、JFF157、JFAF157B、JFHF157B、JFVF157B、JF..157/G、JFA157、JFH157、JFV157、JFAZ157、JFHZ157、JHVZ157)(GB10095-88)

外形安裝尺寸(JF157、JFA157B、JFH157B、JFV157B、JFF157、JFAF157B、JFHF157B、JFVF157B、JF..157/G、JFA157、JFH157、JFV157、JFAZ157、JFHZ157、JHVZ157)

JF系列減速電機（GB10095-88）

	Y₂132L	Y₂160M	Y₂160L	Y₂180M	Y₂180L	Y₂200L	Y₂225S	Y₂225M	Y₂250M	Y₂280S	Y₂280M	Y₂315S	Y₂315M(L)
G(AC)	275	330	330	380	380	420	470	470	510	580	580	645	645
G1(AD)	210	255	255	280	280	305	335	335	370	410	410	530	530
K	1130	1167	1222	1252	1292	1322	1337	1367	1432	1507	1557	1792	1822
KB	1227	1282	1337	1377	1417	1447	1467	1497	1582	1657	1707	1972	2002
KM(LB)	470	505	560	590	630	660	675	705	770	845	895	1130	1160

注：KB為帶制動器的長度

JF系列減速電機（GB10095-88）

	Y₂132L	Y₂160M	Y₂160L	Y₂180M	Y₂180L	Y₂200L	Y₂225S	Y₂225M	Y₂250M	Y₂280S	Y₂280M	Y₂315S	Y₂315M(L)
G(AC)	275	330	330	380	380	420	470	470	510	580	580	645	645
G1(AD)	210	255	255	280	280	305	335	335	370	410	410	530	530
K	1190	1230	1285	1315	1355	1385	1400	1430	1495	1570	1620	1855	1885
KB	1290	1345	1400	1440	1480	1510	1530	1560	1645	1720	1770	2035	2065
KM(LB)	470	505	560	590	630	660	675	705	770	845	895	1130	1160

注：KB為帶制動器的長度

JF系列減速電機（GB10095-88）

	Y₂132L	Y₂160M	Y₂160L	Y₂180M	Y₂180L	Y₂200L	Y₂225S	Y₂225M	Y₂250M	Y₂280S	Y₂280M	Y₂315S	Y₂315M(L)
G(AC)	275	330	330	380	380	420	470	470	510	580	580	645	645
G1(AD)	210	255	255	280	280	305	335	335	370	410	410	530	530
K	925	960	1015	1045	1085	1115	1130	1160	1225	1300	1350	1585	1615
KB	1020	1075	1130	1170	1210	1240	1260	1290	1375	1450	1500	1765	1795
KM(LB)	470	505	560	590	630	660	675	705	770	845	895	1130	1160

注：KB為帶制動器的長度

JF系列減速電機（GB10095-88）

	Y₂132L	Y₂160M	Y₂160L	Y₂180M	Y₂180L	Y₂200L	Y₂225S	Y₂225M	Y₂250M	Y₂280S	Y₂280M	Y₂315S	Y₂315M(L)
G(AC)	275	330	330	380	380	420	470	470	510	580	580	645	645
G1(AD)	210	255	255	280	280	305	335	335	370	410	410	530	530
K	925	960	1015	1045	1085	1115	1130	1160	1225	1300	1350	1585	1615
KB	1020	1075	1130	1170	1210	1240	1260	1290	1375	1450	1500	1765	1795
KM(LB)	470	505	560	590	630	660	675	705	770	845	895	1130	1160

注：KB為帶制動器的長度

JF系列減速機安裝、維護及故障排除(GB10095-88)

i. 安裝

1) 總體要求

減速機必須剛性固定在堅實的水平基礎上，在地腳螺釘均勻堅固的情況下，應保證輸出軸無卡滯地均勻回轉，以避免給輸出軸增加附加應力而影響軸承壽命。

為了消除減速機殼體變形的任何可能性，地基表面不平時，必須利用調整墊片認真調平。

如果減速機安裝在鋼鐵結構上，或受外力作用時，建議用銷或制動裝置，以防止減速機移動。

減速機與負載機械相連時，必須保證聯接軸同軸線，同軸度應控制在Φ0.05mm范圍內，兩軸端應留有2～3mm間隙。

減速機輸入軸建議采用聯軸器聯接，聯軸器安裝嚴格對中，誤差不應超過其規定要求，為保護減速機和聯軸器，即使采用柔性聯軸器，也需要仔細調整。

如果采用皮帶輪與減速機輸入軸聯接，建議采用窄V帶，帶輪必須回轉平衡。V帶在初裝時不宜一次張緊，應在減速機帶負荷運行一段時間后，再次調整減速機張緊度。

2) 聯軸器、皮帶盤的安裝

聯軸器或皮帶輪安裝采用熱裝、冷裝等辦法，應仔細安排工藝過程，請不要用明火烘烤裝配，也不要采用強行打擊的方法，否則會損壞擋圈、軸承等零件，降低減速機壽命。

ii. 試運行

1) 潤滑

減速機在出廠時內部無潤滑油，請您按照我們推薦的潤滑油表采購潤滑油。加油時旋開減速機上部的螺塞即可，放油時旋開減速機下部的螺塞。

2) 加載

減速機首次啟動時，應空載運行數小時，如果沒發現異常情況（異常聲音或轉動有卡滯等），可對減速機逐級加載，分別按照25％、50％、75％、100％負載加載，每級載荷持續到油溫平衡兩小時為止。

隨著負載的增加，減速機油溫會上升，對連續運行的減速機，油池溫升不應超過80℃，溫度不超過100℃。

iii. 維護

1) 當減速機工作環境比較特殊時，包括粉塵、腐蝕、極高的環境溫度或存在外部熱源時，請向本公司咨詢，特別是涉及到潤滑油及電機選用時。

2) 長期不用或啟動時環境溫度過低，減速機應空載運行一段時間，待各處軸承充分潤滑后才可加載運行。長時間不使用期間，須采取保護措施，防止銹蝕。

3) 減速機首次使用300～600小時后，應更換潤滑油，以后每3000小時換油一次，如果工作條件惡劣可適當縮短換油時間。每次換油時，箱體應用等同品質的油沖洗干凈，加入的潤滑油應與以前具有相同等級，不同等級或品牌的潤滑油不可混用。

4）將電機拆卸后重裝時，電機法蘭端面應涂上一層優質密封膠，以保證密封可靠。

5）減速機輸入輸出采用骨架油封，當運轉時間長發生泄漏時，應及時更換油封。

6）請作好使用與維護記錄，如有問題，請與本公司聯系。

JF系列減速機實體模型GB10095-88
