         一、前言


          行星齒輪減速機是我廠主導產品之一，該產品設計先進，結構合理，適用于塔式起重機的回轉機構，也可用于其他機械傳動。


          二、傳動原理及特點


          XJL行星齒輪減速機的傳動原理如圖1所示。其主要零件材料采用了優質合金鋼，齒輪達到了硬齒面先進技術要求；殼體零件材料采用優質鑄鋼或球墨鑄鐵；緊固螺栓均采用高強度螺栓。


      由于產品采用了行星傳動，且零件選材嚴格，加工工藝先進，因此，它具有以下特點：結構緊湊、體積小、重量輕、減速比大、輸出轉矩大、噪音低、效率高、工作平穩、安全可靠、能正反轉運轉行。


      XJL行星齒輪減速機傳動原理及特點


          XJL行星齒輪減速機傳動原理及特點





          型號規格標示


          XJL行星齒輪減速機型號規格標示


          例如，輸出轉矩為10000N·m傳動比為195的行星齒輪減速機可標示為：


           XJL——100——195





              技術規格（見表1）


      表1










      型號



      傳動比





      80



      90



      100



      112



      125



      135



      147



      157.5



      170



      180



      195





      輸出轉矩（N·m）





      XJL-25



      2500



      ○



      ○



      ○



      ○



      ○



      ○



      ○



      ○



      ○



      ○



      ○





      XJL-40



      4000



      ○



      ○



      ○



      ○



      ○



      ○



      ○



      ○



      ○



      ○



      ○





      XJL-63



      6300



      ○



      ○



      ○



      ○



      ○



      ○



      ○



      ○



      ○



      ○



      ○





      XJL-80



      8000



      ○



      ○



      ○



      ○



      ○



      ○



      ○



      ○



      ○



      ○



      ○





      XJL-100



      10000



      ○



      ○



      ○



      ○



      ○



      ○



      ○



      ○



      ○



      ○



      ○





      XJL-160



      16000



      ●



      ●



      ●



      ●



      ●



      ●



      ●



      ●



      ●



      ●



      ●





      XJL-250



      25000



      ●



      ●



      ●



      ●



      ●



      ●



      ●



      ●



      ●



      ●



      ●





      輸出轉速


      (r/min)



      入端轉速


      1500r/min



      18.8



      16.7



      15



      13.4



      12



      11.1



      10.2



      9.5



      8.8



      8.3



      7.7





      入端轉速


      1000r/min



      12.5



      11.1



      10



      8.9



      8



      7.4



      6.8



      6.4



      5.9



      5.6



      5.1


          為滿足用戶需要，還可以承接各種特殊要求的非標產品的設計和制造。


          “●”為等開發產品          “○”現生產產品





      XJL行星齒輪減速機外型及安裝尺寸


      XJL-25、XJL-40、XJL-63、XJL-80、XJL-100、XJL-160、XJL-250行星齒輪減速機外型及安裝尺寸


          外型及安裝尺寸（見圖2，表2）










      型號



      XJL-25



      XJL-40



      XJL-63



      XJL-80



      XJL-100



      XJL-160



      XJL-250





      主


      要


      尺


      寸



      M/Z



      10/12



      10/12



      10/12



      10/12



      12/16



      12/16



      12/16





      φ­1(h7)



      φ170



      φ176



      φ220



      φ220



      φ260



      φ280



      φ330





      φ2(h7)



      φ220



      φ260



      φ260



      φ295



      φ330



      φ415



      φ415





      φ3



      φ250



      φ290



      φ290



      φ340



      φ380



      φ465



      φ465





      φ4



      φ280



      φ320



      φ320



      φ370



      φ420



      φ500



      φ500





      A(js6)



      102



      102



      102



      102



      124



      145



      155





      n-d



      12-φ11



      12-φ14



      12-φ14



      24-φ18



      24-φ18



      24-φ18



      24-φ22





      H1



      80



      80



      80



      85



      96



      105



      120





      H2



      5



      5



      5



      12



      12



      25



      12





      H3



      200



      230



      315



      315



      315



      550



      550





      H4



      245



      250



      277



      284



      347



      315



      364





      H5



      55



      60



      70



      70



      60



      100



      100





      H6



      15



      15



      20



      20



      40



      25



      20





      H7



      20



      25



      25



      30



      30



      30



      35





      入端形式



      Ⅰ



      Ⅱ






      表中H1，M/Z尺寸，可根據用戶需要確定。

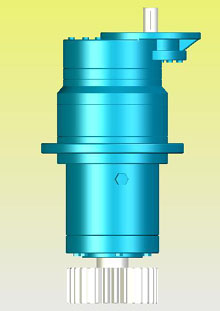

      XJL行星齒輪減速機實體模型




      XJL行星齒輪減速機實體模型





      如初次打開請耐心等待安裝瀏覽插件


      若安裝不成功請點擊下載eDrawings 2007瀏覽插件
