    一、概述

YCJ系列油浸式滾筒三相異步電動機是采用引進技術的油浸式滾筒（輸送機械的驅動裝置）的專用配套電動機。該系列產品的特點是整機開啟式，冷卻油液直接進入電機內腔對繞組進行直接冷卻，具有冷卻效果好、高效、節能、起動性能好、過載能力強、噪聲低、振動小、溫升低、安全可靠等特點。主要性能指標達到了國外同類產品的水平。

步電動機的功率等級符合IEC標準，采用B、F級混合絕緣，外殼防護等級為IP10冷卻方式ICU08，額定電壓380V，額定頻率50H_Z.

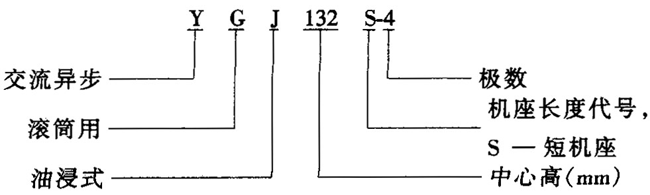

型號含義



      二、結構簡介

YGJ系列電動機為開啟式，除有普通電機的定、轉子外，無風扇、風罩，機殼由鑄鐵制成。外面無散熱筋，靠位于定子定子繞組端部處上下各有幾個漏油孔，便于滾筒內冷卻油直接進入電機，冷卻電機繞組。定子繞組采用耐油高溫漆包線。電機無軸承蓋，拆裝方便。

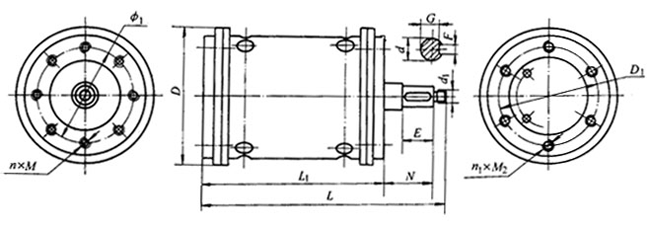

圖1 YGJ系列90L～160M外形尺寸圖（見表2）

表2                            （單位：mm）

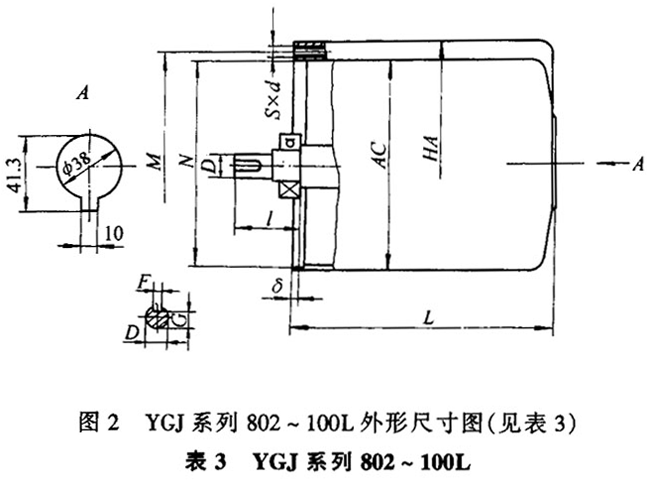

表3  YGJ系列802～100L    （單位：mm）
