    產品展示












        產品特點


        YTH型外裝式減速滾筒采用引進德國先進的電動滾筒生產技術，硬齒面行星齒輪傳動，運行平穩。噪音低、過載能力強，功率范圍大，可配置液力偶合器、逆止器，可配隔爆電機，適用作各種惡劣環境下及有隔爆要求的大中型帶式輸送機的驅動裝置。





        標記示例


        YTH型外裝減速滾筒標記示例




        注：


        1、帶逆止的滾筒旋向與本廠規定不同時，需訂貨時注明。


        2、YTH-III型滾筒的安裝形式，訂貨時需注明。


        3、滾筒表面可鑄平膠，人字形或菱形等花紋橡膠，訂貨時需注明。

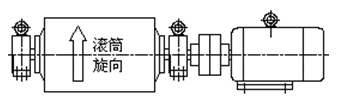

    YTH-I 型臥式直列型



    型  號



    名  稱



    功率(KW)





    YTH型外裝減速滾筒型號分類



    YTH-I G



    臥式直列聯軸器型



    2.2-250





    YTH-I Y



    臥式直列偶合器型





    YTHN-I G



    臥式直列逆止聯軸器型





    YTHN-I Y



    臥式直列逆止偶合器型





    YTHZ-I G



    臥式直列制動聯軸器型





    YTHZ-I Y



    臥式直列制動偶合器型





    YTHNd-I G



    臥式直列低速軸逆止聯軸器型



    18.5-250





    YTHNd-I Y



    臥式直列低速軸逆止偶合器型











    YTH-II 型立式電機型



    型  號



    名  稱



    功率(KW)





    YTH型外裝減速滾筒型號分類



    YTH-II



    立式電機型



    2.2-37





    YTHN-II



    立式電機逆止型

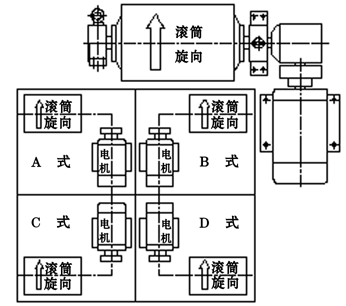

    YTH-III 型臥式垂直型



    型  號



    名  稱



    功率(KW)





    YTH型外裝減速滾筒型號分類



    YTH-III G



    臥式垂直聯軸器型



    18.5-160





    YTH-III Y



    臥式垂直偶合器型





    YTHN-III G



    臥式垂直逆止聯軸器型





    YTHNd-III G



    臥式垂直低速軸逆止聯軸器型





    YTHN-III Y



    臥式垂直逆止聯軸器型





    YTHNd-III Y



    臥式垂直低速軸逆止聯軸器型





    YTHZ-III G



    臥式垂直制動聯軸器型











    隔 爆 型



    型  號



    備  注





    用隔爆式電動機取代普通電動機而成隔爆型



    YTH-B



    YTH-I、YTH-II、YTH-III各種型號均可派生成隔爆型





        性能參數表








    滾筒直徑


    D(mm)



    皮帶寬度


    B(mm)



    電機功率


    P(kw)



    滾筒表面線速度    V(m/s)





    0.20



    0.25



    0.32



    0.40



    0.50



    0.63



    0.80



    1.0



    1.25



    1.60



    2.0



    2.5



    3.15



    4.0





    Ø400



    500


    650



    1.1,1.5,2.2



    *



    *



    *



    *



    *



    *



    *



    *



    *



    *



    *



    -



    -



    -





    3.0,4.0



    *



    *



    *



    *



    *



    *



    *



    *



    *



    *



    *



    -



    -



    -





    5.5,7.5



    -



    -



    -



    -



    -



    -



    *



    *



    *



    *



    *



    -



    -



    -





    Ø500



    500


    650


    800



    2.2,3.0,4.0



    -



    -



    *



    -



    -



    *



    *



    *



    *



    *



    *



    *



    *



    -





    5.5,7.5,11,15



    -



    -



    -



    -



    -



    *



    *



    *



    *



    *



    *



    *



    *



    -





    18.5,22,30,37



    -



    -



    -



    -



    -



    -



    *



    *



    *



    *



    *



    *



    *



    -





    Ø630



    650


    800


    1000


    1200


    1400



    5.5,7.5,11,15



    -



    -



    -



    -



    -



    *



    *



    *



    *



    *



    *



    *



    *



    -





    18.5,22,30,37



    -



    -



    -



    -



    -



    -



    -



    *



    *



    *



    *



    *



    *



    -





    45,55



    -



    -



    -



    -



    -



    -



    -



    -



    *



    *



    *



    *



    *



    -





    Ø800



    800


    1000


    1200


    1400


    1600



    11,15



    -



    -



    -



    -



    -



    -



    *



    *



    *



    *



    *



    *



    *



    *





    18.5,22,30,37



    -



    -



    -



    -



    -



    -



    -



    -



    *



    *



    *



    *



    *



    *





    45,55



    -



    -



    -



    -



    -



    -



    -



    -



    -



    *



    *



    *



    *



    *





    75,90,110,132,160



    -



    -



    -



    -



    -



    -



    -



    -



    *



    *



    *



    *



    *



    -





    185,200



    -



    -



    -



    -



    -



    -



    *



    *



    *



    *



    *



    *



    *



    -





    Ø1000



    1000


    1200


    1400


    1600



    18.5,22,30,37



    -



    -



    -



    -



    -



    -



    -



    -



    -



    *



    *



    *



    *



    *





    45,55



    -



    -



    -



    -



    -



    -



    -



    -



    -



    -



    *



    *



    *



    *





    75,90,110,132,160



    -



    -



    -



    -



    -



    -



    -



    -



    -



    *



    *



    *



    *



    *





    185,200,220,250



    -



    -



    -



    -



    -



    -



    -



    *



    *



    *



    *



    *



    *



    *

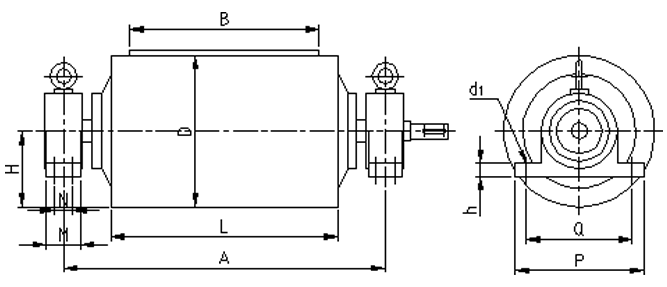

    安裝尺寸及外形參數表





    YTH型外裝減速滾筒安裝尺寸及外形參數表










    滾筒直徑


    D(mm)



    B



    A



    L



    H



    M



    N



    P



    Q



    h



    d1





    Ø400



    500



    850



    600



    120



    90



    -



    340



    280



    35



    Ø27





    650



    1000



    750



    120



    90



    -



    340



    280



    35



    Ø27





    Ø500



    500



    850



    620



    100



    70



    -



    340



    280



    35



    Ø27





    650



    1000



    750



    120



    90



    -



    340



    280



    35



    Ø27





    800



    1300



    950



    120



    90



    -



    340



    280



    35



    Ø27





    Ø630



    650



    1000



    750



    120



    90



    -



    340



    280



    35



    Ø27





    800



    1300



    950



    140



    130



    80



    400



    330



    35



    Ø27





    1000



    1500



    1150



    140



    130



    80



    400



    330



    35



    Ø27





    1200



    1750



    1400



    160



    160



    90



    440



    360



    50



    Ø34





    1400



    2000



    1600



    160



    160



    90



    440



    360



    50



    Ø34





    Ø800



    800



    1300



    950



    140



    130



    80



    400



    330



    35



    Ø27





    1000



    1500



    1150



    140



    130



    80



    400



    330



    35



    Ø27





    1200



    1750



    1400



    160



    160



    90



    440



    360



    50



    Ø34





    1400



    2000



    1600



    160



    160



    90



    440



    360



    50



    Ø34





    1600



    2250



    1800



    160



    160



    90



    440



    360



    50



    Ø34





    Ø800


    (>160KW)



    800



    1300



    950



    180



    200



    105



    600



    520



    60



    Ø40





    1000



    1500



    1150



    180



    200



    105



    600



    520



    60



    Ø40





    1200



    1750



    1400



    180



    200



    105



    600



    520



    60



    Ø40





    1400



    2000



    1600



    180



    200



    105



    600



    520



    60



    Ø40





    1600



    2250



    1800



    180



    200



    105



    600



    520



    60



    Ø40





    Ø1000



    1000



    1500



    1150



    145



    140



    80



    400



    330



    50



    Ø27





    1200



    1750



    1400



    160



    160



    90



    440



    360



    50



    Ø34





    1400



    2000



    1600



    160



    160



    90



    440



    360



    50



    Ø34





    1600



    2250



    1800



    160



    160



    90



    440



    360



    50



    Ø34





    Ø1000


    (>160KW)



    1000



    1500



    1150



    200



    180



    105



    600



    520



    60



    Ø40





    1200



    1750



    1400



    200



    180



    105



    600



    520



    60



    Ø40





    1400



    2000



    1600



    200



    180



    105



    600



    520



    60



    Ø40





    1600



    2250



    1800



    200



    180



    105



    600



    520



    60



    Ø40
