      TSH型三環式全懸掛柔性傳動裝置是應用三環傳動技術開發的一種新型專利產品，具有結構緊湊、承載力強、傳動效率高調速范圍大等顯著特點，由于采取了模塊化組合結構，使之檢修維護十分方便。特別適合各類低速、重載設備的驅動。

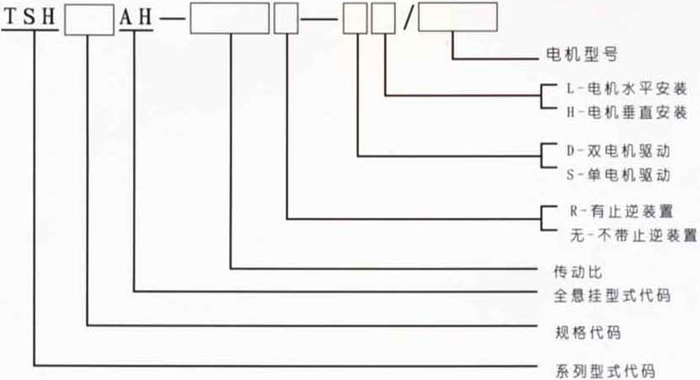

型號表示法：

     承載能力與尺寸圖表：

規格型號		TSH750	TSH900	TSH1070	TSH1200
性能參數	傳動比范圍	200-20000
	額定輸出扭矩（KN.m）	210	350	650	1200
	重量（Kg）	9000	13000	23000	33000
結構參數(mm)	中心距（A）	1500	1800	2140	2400
	L	2400	2920	3266	11500
	B	700	750	1100	1120
	H	≥1550	≥1650	≥1800	≥2050
	H1	750	910	1130	1190
	T	410	435	610	630
	A1	2050	2350	2700	2950
	D	Ø340	Ø380	Ø500	Ø550
	h	310	310	310	310
	G	240	240	240	240
