      產品展示

          ZDY電液轉角器
          電液轉角器是一種液壓旋轉擺動部件,通過油泵、液壓集成閥可使液壓缸完成0°~90°、0°~120°范圍的旋轉擺動運動,與任何蝶閥、球閥、風門等配套使用,是取代電動頭的更新?lián)Q代產品。

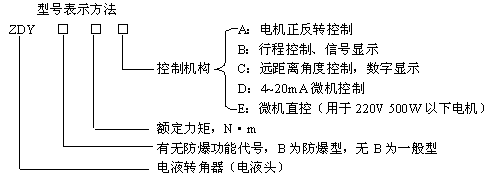

          ZDY電液轉角器用途與標記

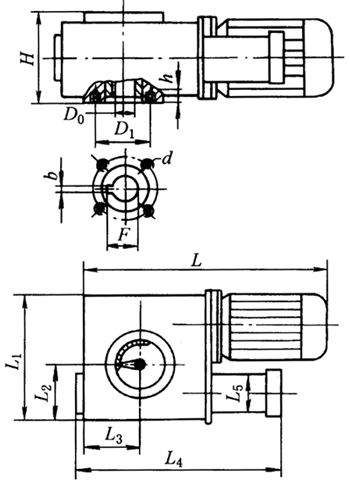

      ZDY電液轉角器外形尺寸

      ZDY電液轉角器外形尺寸

      安裝及外形尺寸                    /mm
      規格型號
      L
      L1
      L2
      L3
      L4
      L5
      H
      D0
      D1
      F
      b
      h
      n-Md
      ZDY5
      470
      210
      90
      132
      280
      φ65
      135
      18
      90
      20.3
      5
      15
      4-M8
      ZDY15
      520
      222
      102
      152
      325
      φ65
      145
      20
      95
      22.8
      6
      15
      4-M8
      ZDY45
      520
      255
      130
      135
      480
      φ76
      165
      24
      100
      27.3
      8
      20
      4-M12
      ZDY85
      545
      320
      160
      135
      480
      φ95
      210
      32
      110
      35.3
      10
      20
      4-M14
      ZDY150
      545
      330
      170
      135
      490
      φ121
      210
      38
      140
      41.3
      10
      25
      4-M18
      ZDY200
      625
      340
      200
      160
      625
      φ133
      230
      42
      160
      45.3
      12
      25
      4-M18
      ZDY300
      625
      340
      220
      160
      630
      φ140
      230
      50
      160
      53.8
      14
      25
      4-M18
      ZDY400
      695
      480
      235
      230
      640
      φ159
      290
      60
      195
      64.4
      18
      30
      8-M20
      ZDY500
      695
      505
      260
      230
      640
      φ184
      290
      70
      235
      74.9
      20
      30
      8-M20
      ZDY600
      695
      505
      260
      230
      640
      φ184
      290
      70
      235
      74.9
      20
      30
      8-M20
      ZDY800
      695
      505
      260
      260
      750
      φ184
      340
      70
      280
      79.8
      20
      30
      8-M20
      ZDY1000
      695
      505
      260
      260
      780
      φ184
      380
      76
      300
      86.8
      22
      30
      8-M24
      ZDY1500
      750
      550
      300
      290
      810
      φ203
      400
      98
      350
      110.8
      28
      35
      8-M24
      ZDY2000
      750
      550
      300
      290
      870
      φ203
      420
      120
      390
      134.8
      32
      35
      8-M24
      ZDY2500
      815
      580
      350
      320
      950
      φ219
      440
      120
      390
      134.8
      32
      40
      8-M24
      ZDY3000
      815
      580
      350
      320
      980
      φ219
      460
      120
      390
      134.8
      32
      40
      8-M24
          注:1.型號后數字表示額定力矩的1/10(如ZDY5表示額定力矩50N·m)。
                2.用戶按型號表示方法填寫要求,電機為Y或YB系列,電壓380V,功率范圍0.55~11kW。用戶有不明確的或特殊要求的,請與生產單位聯系。

      頁次:1/1  每頁10條  共3條信息  分頁:[1]
