產品展示

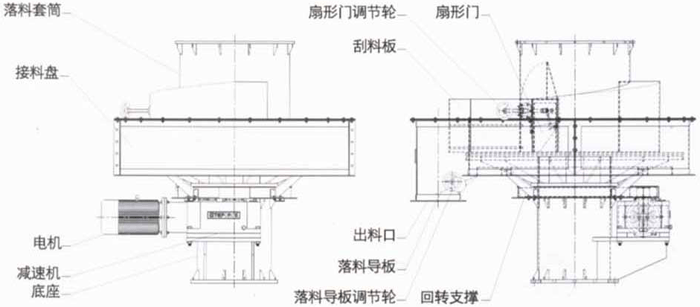

PZH型座式圓盤給料機設備用途與結構簡介

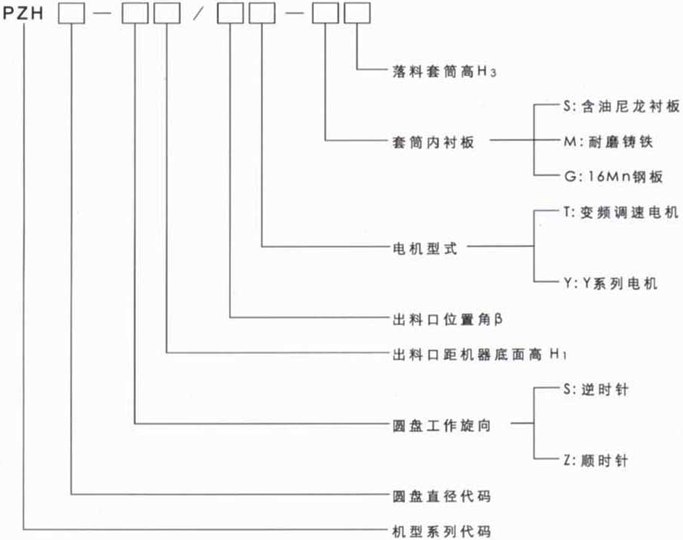

PZH型座式圓盤給料機型號表示法及選用說明

PZH型座式圓盤給料機技術參數表

技術參數表

規格型號		PZH20	PZH22	PZH25	PZH28
圓盤直徑		2000	2200	2500	2800
物料	堆密度（kg/m³）	≤3500
	最大粒度	80
圓盤轉速（r/min		1.2—7.1	1.2—7.1	1.0—6.3	1.0—6.3
額定給料能力（m³/h）		22--150	28--180	35--220	40--250
電機	額定功率（kW）	11--15	15—18.5	18.5--22	22—30
	額定轉速（r/min）	1475
地腳尺寸	D₁（mm）	600		750
	D₂（mm）	750		850
	D₃（mm）	850		950
	H₁（mm）	30		35
	n₁-k₁（mm）	10-ø40		10-ø40
套筒法蘭	d（mm）	1000		1200
	d₁（mm）	1050		1350
	d₂（mm）	1150		1450
	h₂（mm）	10		10
	n₂-k₂（mm）	16--ø24		16--ø24
出料口	位置角β	90°--180°度內選擇，建議優先選擇90°度
	A（mm）	1200	1300
	AL（mm）	850	900
機器外形尺寸	H₁（mm）	≥700		≥800
	H₂（mm）	400		450
	H₃（mm）	≥700		≥800
	L₁（mm）	1550	1650	1800	1950
	L₂（mm）	1100	1200	1350	1500
	B₁（mm）	1100	1200	1350	1500
	B₂（mm）	1250	1350	1550	1700
	機器總高H	H₁+H₂+H₃

規格型號		PZH30	PZH32	PZH36	PZH40
圓盤直徑		3000	3200	3600	4000
物料	堆密度（kg/m³）	≤3500
物料	最大粒度	80
圓盤轉速（r/min		0.8—5.6	0.8—5.6	0.8—5.0	0.75—4.5
額定給料能力（m³/h）		50--300	63--350	75--400	100—520
電機	額定功率（kW）	30--37	37--45	45--55	55--75
電機	額定轉速（r/min）	1475
地腳尺寸	D₁（mm）	900		1100	1250
	D₂（mm）	1050		1300	1500
	D₃（mm）	1180		1450	1650
	H₁（mm）	40		40	50
	n₁-k₁（mm）	10-ø50		10- ø50	10- ø60
套筒法蘭	d（mm）	1400		1600	1800
	d₁（mm）	1600		1800	2000
	d₂（mm）	1750		1950	2200
	h₂（mm）	12		12	12
	n₂-k₂（mm）	16--ø24		24 -–ø30	24-- ø30
出料口	位置角β	90°--180°度內選擇，建議優先選擇90°度
	A（mm）	1700	1800	2000	2250
	AL（mm）	1300	1400	1500	1600
機器外形尺寸	H₁（mm）	≥900		≥1000	≥1100
	H₂（mm）	450		500	500
	H₃（mm）	≥850		≥900	≥900
	L₁（mm）	2100	2200	2400	2700
	L₂（mm）	1600	1700	1900	2100
	B₁（mm）	1600	1700	1900	2100
	B₂（mm）	1850	1950	2200	2400
	機器總高H	H₁+H₂+H₃

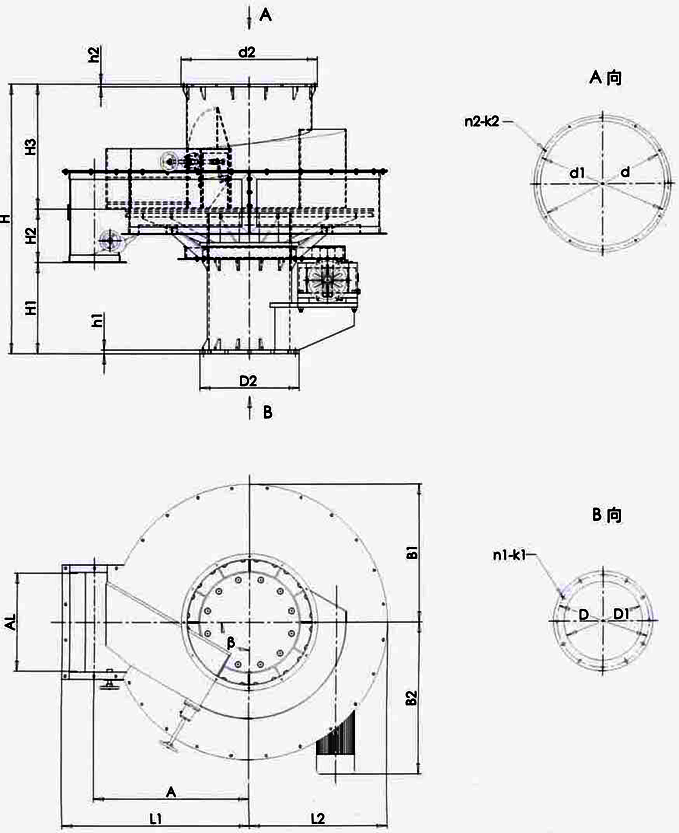

PZH型座式圓盤給料機外形及安裝尺寸圖
