      WD型大規格無伸縮短式萬向聯軸器外形安裝尺寸

      WD型大規格無伸縮短式萬向聯軸器(JB/T5513-91)

      WD型大規格無伸縮短式萬向聯軸器基本參數和主要尺寸(JB/T5513-91)/mm
      型號
      回轉直
      徑D
      公稱轉矩
      Tn/kN·m
      疲勞轉矩
      Tf/kN·m
      軸線折
      角β≤
      Lmin
      D1
      (js11)
      D2
      Lm
      n-d
      k
      β=5°
      β=10°
      β=5°
      β=10°
      SWC680WD
      680
      1400
      710
      5°, 10°
      1340
      1440
      635
      550
      335
      360
      24-25
      55
      SWC780WD
      780
      2500
      1250
      1480
      1620
      725
      640
      370
      405
      24-31
      62
      SWC840WD
      840
      3150
      1600
      1700
      1920
      775
      710
      425
      480
      24-38
      70
      SWC920WD
      920
      4000
      2000
      1840
      1920
      855
      760
      460
      480
      24-38
      80
      SWC1000WD
      1000
      5000
      2500
      2060
      2140
      915
      840
      515
      535
      20-50
      90
      SWC1100WD
      1100
      6310
      3150
      2280
      2400
      1015
      920
      570
      600
      20-50
      100
      SWC1200WD
      1200
      8000
      4000
      2480
      2640
      1100
      1000
      620
      660
      20-58
      110
          注:Tf為在交變負荷下按疲勞強度所允許的轉矩。
          SWC型萬向聯軸器通過高強度螺栓及螺母把兩端的法蘭聯接在其他配件上。大規格SWC型萬向聯軸器是通過端面齒、高強度螺栓及螺母把兩端的法蘭聯接在其他配件上。

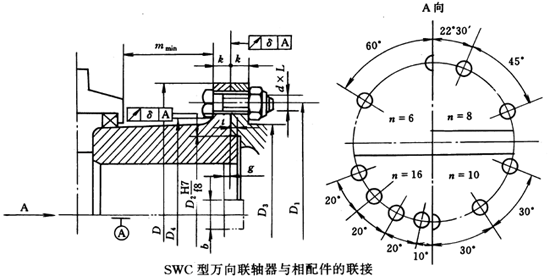

      SWC型十字軸式萬向聯軸器與相配件的聯接(JB/T5513-91)

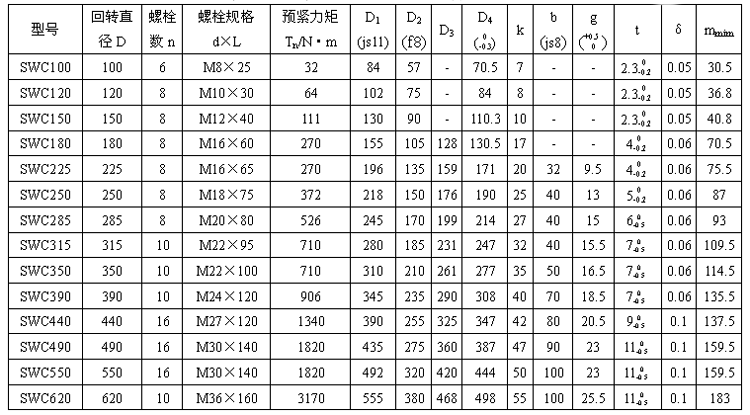

      SWC型萬向聯軸器相配件的聯接尺寸及螺栓預緊力矩(JB/T5513-91)/mm

      SWC型十字軸式萬向聯軸器與相配件的聯接(JB/T5513-91)

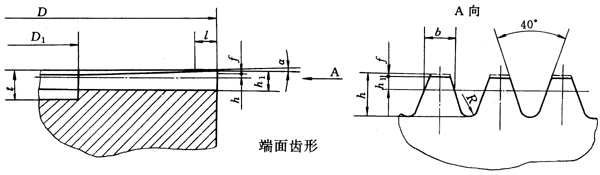

      端面齒形尺寸及螺栓預緊力矩(JB/T5513-91)/mm
      型號
      回轉直
      徑D
      螺栓
      數n
      螺栓規格
      d×L
      預緊力矩
      Tn/N·m
      齒數Z
      b
      h
      h1
      f
      R
      l
      t
      D­­­1
      α
      SWC680
      680
      24
      M24×140
      850
      120
      8.909
      4.734
      12.452
      0.29
      2.5
      10
      14
      550
      1°40′
      SWC780
      780
      24
      M30×160
      1700
      144
      8.513
      3.961
      11.366
      0.52
      2.5
      15
      13
      640
      SWC840
      840
      24
      M36×180
      2960
      144
      9.168
      4.861
      13.166
      0.52
      2.5
      15
      15
      710
      SWC920
      920
      24
      M36×200
      2960
      144
      10.042
      6.061
      15.566
      0.52
      2.5
      15
      17
      760
      SWC1000
      1000
      20
      M48×240
      7160
      180
      8.73
      4.059
      11.961
      0.72
      2.5
      15
      13
      840
      2°44′43″
      SWC1100
      1100
      20
      M48×260
      7160
      180
      9.603
      5.258
      14.36
      0.72
      2.5
      15
      16
      920
      2°44′43″
      SWC1200
      1200
      20
      M56×280
      11500
      180
      10.476
      6.457
      16.578
      0.72
      2.5
      15
      18
      1000
      2°44′43″


      SWP型剖分軸承座十字軸式萬向聯軸器實體模型(JB/T5513-91)



                     A型有伸縮式萬向聯軸器                     B型有伸縮式萬向聯軸器



                      C型無伸縮式萬向聯軸器                   D型無伸縮長式萬向聯軸器



                   E型有伸縮雙法蘭長式萬向聯軸器                 F型大伸縮長式萬向聯軸器

      G型有伸縮超短式萬向聯軸器
