工作原理

XZW型行星錐輪無級變速器，是由輸入圓盤、行星錐輪、調速環及輸出圓盤組合而成的行星差動變速機構，如圖所示。當輸入圓盤回轉時，行星錐輪自轉，并沿著調速環的內圈公轉，由自轉與公轉而形成的差動回轉依靠輸出圓盤，加壓盤傳到輸出軸上去。變速依靠軸向移動調速環來實現的。

性能特點和適用范圍

1）恒功率。

2）變速范圍寬（輸入轉數1500r/min時，輸出轉數可從0～833r/min）。

3）變速靈活。

因此應用在各種工作機械上，各種泵類、輸送機、攪拌機、離心機、干燥機、紡織機、食品加工機、粉碎機、切斷機、混煉機、擠壓機、送料機、包裝機、卷場機、建筑機械、印刷機械等。

產品型號表示方式

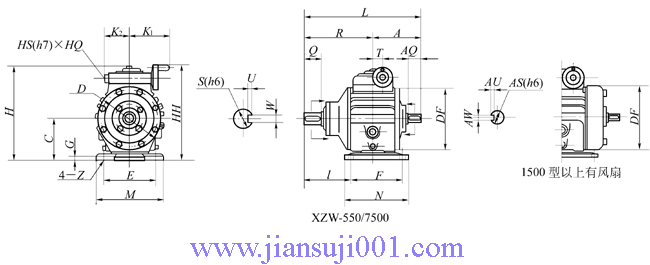

XZW系列（雙軸型）外形及安裝尺寸

XZW系列（雙軸型）外形及安裝尺寸

代號	長			寬				高				地腳尺寸							輸出軸端尺寸			輸入軸端尺寸			手輪尺寸		重量 /kg	油量 /L
型號	L	A	R	D	K₁	K₂	DF	HH	H	HC	C	N	F	I	M	E	G	Z	Q	S	W×U	AQ	AS	AW×AU	T	HS×HQ	重量 /kg	油量 /L
XZW-550	290	121	169	200	110	72	190	270	260	230	115	190	160	88	160	130	15	9	34	24	8×4	30	15	5×3	26	10×15	25	0.8
XZW-750	346	145	201	210	123	86	190	274	270	234	120	230	170	115	170	140	17	13	48	24	8×4	38	20	8×4	27	10×15	30	2.0
XZW-1500	445	227	218	254	175	117	270	361	345	301	154	270	230	116	200	160	20	11	55	32	10×5	50	24	8×4	40.5	12×20	48	1.5
XZW-2200	482	236	246	300	185	127	310	411	398	351	180	310	260	131	260	210	22	15	55	32	10×5	50	24	8×4	40.5	12×20	79	2.5
XZW-3000	510	252	258	315	185	125	325	429	414	369	190	320	265	146	270	220	22	15	60	35	10×5	50	25	8×4	40.5	12×20	90	3.0
XZW-4000	555	272	283	325	185	127	335	441	428	381	196	330	270	158	280	230	25	15	70	42	12×5	50	28	8×4	40.5	12×20	150	3.5
XZW-5500	709	349	360	410	241	162	400	530	514	455	235	425	375	205	340	290	30	19	101	55	16×6	80	40	12×5	60	25×32	180	5.0
XZW-7500	776	392	384	440	238	157	440	573	554	498	249	490	425	218	365	300	30	19	100	55	16×6	80	48	14×5.5	60	25×32	220	7.5

XZWD系列（電動機直聯型）外形及安裝尺寸

XZWD系列（電動機直聯型）外形及安裝尺寸

代號	長			寬					高				地腳尺寸							輸出軸端尺寸			手輪尺寸		重量 /kg	油量 /L
型號	L	LK	R	D	K₁	K₂	DM	KL	HH	H	HC	C	N	F	I	M	E	G	Z	Q	S	W×U	T	HS×HQ	重量 /kg	油量 /L
XZWD-550	525	234	169	200	110	72	175	150	270	260	230	115	190	160	88	160	130	15	9	34	24	8×4	26	10×15	35	0.8
XZWD-750	578	282	201	210	123	86	175	150	274	270	234	120	230	170	115	170	140	17	13	48	24	8×4	27	10×15	39	2.0
XZWD-1500	666	295	218	254	175	117	195	160	361	345	301	154	270	230	116	200	160	20	11	55	32	10×5	40.5	12×20	60	1.5
XZWD-2200	748	340	246	300	185	127	215	180	411	398	351	180	310	260	131	260	210	22	15	55	32	10×5	40.5	12×20	102	2.5
XZWD-3000	765	360	258	315	185	125	215	180	429	414	369	190	320	265	146	270	220	22	15	60	35	10×5	40.5	12×20	110	3.0
XZWD-4000	810	390	283	325	185	127	240	190	441	428	381	196	330	270	158	280	230	25	15	70	42	12×5	40.5	12×20	145	3.5
XZWD-5500	1014	619	360	410	241	162	275	210	530	514	455	235	425	375	205	340	290	30	19	101	55	16×6	60	25×32	290	5.0
XZWD-7500	1125	670	384	440	238	157	275	210	573	554	498	249	490	425	218	365	300	30	19	100	55	16×6	60	25×32	310	7.5

XZWLD系列（立式電動機直聯型）外形及安裝尺寸

代號	長			寬					輸出端聯接尺寸							輸出軸端尺寸			手輪尺寸			重量 /kg	油量 /L
型號	L	LK	R	D	K₁	K₂	DM	KL	FC	FB	FA	LR	LE	LG	LZ	Q	S	W×U	T	HS×HQ	HL	重量 /kg	油量 /L
XZWLD-550	525	234	169	200	110	72	175	150	250	180	215	32	4	16	15	34	24	8×4	26	10×15	115	38	1.0
XZWLD-750	578	282	201	210	123	86	175	150	250	180	215	38	4	16	15	48	24	8×4	27	10×15	114	43	1.9
XZWLD-1500	666	295	218	254	115	117	195	160	300	230	265	54	4	20	15	55	32	10×5	40.5	12×20	147	66	2.7
XZWLD-2200	748	395	246	300	185	127	215	180	300	230	265	52	4	20	15	55	32	10×5	40.5	12×20	171	123	4.8
XZWLD-3000	765	340	258	315	185	125	215	180	300	230	265	63	4	20	19	60	35	10×5	40.5	12×20	179	132	5.4
XZWLD-4000	810	390	283	325	185	127	240	190	350	250	300	68	5	20	19	70	42	12×5	40.5	12×20	185	170	5.5
XZWLD-5500	1014	619	360	410	241	162	275	210	400	300	350	94	8	25	19	101	55	16×6	60	25×32	220	290	8.0
XZWLD-7500	1125	670	384	440	238	157	275	210	400	300	350	90	8	25	19	100	55	16×6	60	25×32	249	311	8.8

XZWD-X□/□系列外形及安裝尺寸

規格型號	減速比	相配減速機型號	長			寬					高
規格型號	減速比	相配減速機型號	L	LK	R	D	K₁	K₂	DM	KL	HH	H	HC	C
XZWD-550-X	11,17	×3	693	402	337	200	110	72	175	150	295	285	255	140
XZWD-550-X	23,29,35,43, 59,71	×4	747	456	391	230	110	72	175	150	305	295	265	150
XZWD-750-X	11,17,23,29	×4	777	481	400	230	123	86	175	150	304	300	264	150
XZWD-750-X	35,43,59,71
XZWD-1500-X	11,17,23	×5	927	556	479	300	175	117	195	160	367	351	307	160
XZWD-1500-X	29,35,43,59, 71,87	×6	976	605	528	340	175	117	195	160	425	391	347	200
XZWD-2200-X	11,17	×5	1005	598	503	300	185	127	215	180	391	378	331	160
	23,29	×6	1061	654	559	340	185	127	215	180	431	418	371	200
	35,43,59,71, 87	×7	1098	691	596	360	185	127	215	180	460	438	391	220
XZWD-3000-X	11,17,23	×6	1072	667	565	340	185	125	215	180	439	424	379	200
XZWD-3000-X	29,35,43,59, 71,87	×7	1110	705	603	360	185	125	215	180	460	444	399	220
XZWD-4000-X	11,17	×6	1107	687	580	340	185	127	240	190	445	432	385	200
	23	×7	1142	722	615	360	185	127	240	190	465	452	405	220
	29,35,43,59, 71,87	×8	1197	777	670	430	185	127	240	190	529	482	435	250
XZWD-5500-X	11	×6	1278	883	624	340	241	162	275	210	495	479	420	200
	17	×7	1321	926	667	360	241	162	275	210	515	499	440	220
	23,29,35,43,59, 71,87	×8	1374	979	720	430	241	162	275	210	545	529	470	250
XZWD-7500-X	11,17,23,29, 35,43,59,71,87	×8	1483	1048	742	430	238	157	275	210	574	555	499	250

規格型號	減速比	地腳尺寸							輸出軸端尺寸			手輪尺寸		重量 /kg	油量/L
規格型號	減速比	N	F	I	M	E	G	Z	Q	S	W×U	T	HS×HQ	重量 /kg	變速部	減速部
XZWD-550-X	11,17	150	100	151	290	250	20	15	55	35	10×5	26	10×15	69	0.8
XZWD-550-X	23,29,35,43, 59,71	195	145	169	330	290	22	15	69	45	14×5.5	26	10×15	80	0.8
XZWD-750-X	11,17,23,29	195	145	169	330	290	22	15	69	45	14×5.5	27	10×15	84	2.0
XZWD-750-X	35,43,59,71											40.5
XZWD-1500-X	11,17,23	260	150	206	410	370	25	15	86	55	16×6	40.5	12×20	143	1.5
XZWD-1500-X	29,35,43,59, 71,87	335	275	125	430	380	30	22	89	65	18×7	40.5	12×20	183	1.5
XZWD-2200-X	11,17	260	150	205	410	370	25	15	86	55	16×6	40.5	12×20	185	2.5
	23,29	335	275	125	430	380	30	22	89	65	18×7	40.5	12×20	225	2.5
	35,43,59,71, 87	380	320	145	470	420	30	22	110	80	22×9	40.5	12×20	272	2.5
XZWD-3000-X	11,17,23	335	275	125	430	380	30	22	89	65	18×7	40.5	12×20	233	3.0
XZWD-3000-X	29,35,43,59, 71,87	380	320	145	470	420	30	22	110	80	22×9	40.5	12×20	280	3.0
XZWD-4000-X	11,17	335	275	125	430	380	30	22	89	65	18×7	40.5	12×20	268	3.5
	23	380	320	145	470	420	30	22	110	80	22×9	40.5	12×20	315	3.5
	29,35,43,59, 71,87	440	380	155	530	480	35	22	120	90	25×9		12×20	395	3.5
XZWD-5500-X	11	335	275	125	430	380	30	22	89	65	18×7	60	25×32	413	5.0
	17	380	320	145	470	420	30	22	110	80	22×9	60	25×32	460	5.0
	23,29,35,43,59, 71,87	440	380	155	530	480	35&, lt;, /DIV>	22	120	90	25×9	60	25×32	540	5.0
XZWD-7500-X	11,17,23,29, 35,43,59,71,87	440	380	155	530	480	35	22	120	90	25×9	60	25×32	560	7.5

XZWLD-□- XL□/□系列（立式基本型與擺線針輪減速機組合型）外形尺寸

XLWLD-□-XL□/□系列外形及安裝尺寸

規格型號	減速比	相配減速機型號	長			寬				輸出端聯接尺寸
規格型號	減速比	相配減速機型號	L	LK	R	K₁	K₂	DM	KL	FC	FB	FA	LR	LE	LG	n-Z
XZWLD-550-XL	11,17	×3	694	403	338	110	72	175	150	230	170	200	50	4	15	6-11
	23,29,35,43	×4	744	453	388	110	72	175	150	260	200	230	78	4	15	6-11
	59,71
XZWLD-750-XL	11,17,23,29	×4	777	481	397	123	86	175	150	260	200	230	78	4	15	6-11
XZWLD-750-XL	35,43,59,71
XZWLD-1500-XL	11,17,23	×5	927	556	479	175	117	195	160	340	270	310	91	4	20	6-15
XZWLD-1500-XL	29,35,54,59,71,87	×6	978	607	530	175	117	195	160	400	316	360	92	5	22	8-15
XZWLD-2200-XL	11,17	×5	1005	598	503	185	127	215	180	340	270	310	91	4	20	6-15
	23,29	×6	1063	656	561	185	127	215	180	400	316	360	92	5	22	8-15
	35,43,59,71,87	×7	1098	691	596	185	127	215	180	430	345	390	111	5	22	8-18
XZWLD-3000-XL	11,17,23	×6	1074	669	566	185	125	215	180	400	316	360	92	5	22	8-15
XZWLD-3000-XL	29,35,43,59,71,87	×7	1110	705	603	185	125	215	180	430	345	390	111	5	22	8-18
XZWLD-4000-XL	11,17	×6	1109	689	582	185	127	240	190	400	316	360	92	5	22	8-15
	23	×7	1142	722	615	185	127	240	190	430	345	390	111	5	22	8-18
	29,35,43,59,71,87	×8	1208	788	680	185	127	240	190	490	400	450	121.5	6	30	12-18
XZWLD-5500-XL	11	×6	1280	885	626	241	162	275	210	400	316	360	42	5	22	8-15
	17	×7	1321	926	667	241	162	275	210	430	345	390	111	5	22	8-18
	23,29,35,43,59,71,87	×8	1385	990	731	241	162	275	210	490	400	450	121.5	6	30	12-18
XZWLD-7500-XL	11,17,23,29,35,43, 59,71,87	×8	1494	1059	753	238	157	275	210	490	400	450	121.5	6	30	12-18

規格型號	減速比	相配減速機型號	手輪尺寸			輸出軸端尺寸			重量/kg	油量/L
規格型號	減速比	相配減速機型號	T	HS×HQ	HL	Q	S	W×U	重量/kg	變速部	減速部
XZWLD-550-XL	11,17	×3	26	10×15	115	43	35	10×5	69
	23,29,35,43	×4	26	10×15	115	58	45	14×5.5	80	1,0
	59,71
XZWLD-750-XL	11,17,23,29	×4	27	10×15	114	58	45	14×5.5	84
XZWLD-750-XL	35,43,59,71									1,9
XZWLD-1500-XL	11,17,23	×5	40.5	12×20	147	74	55	16×6	145
XZWLD-1500-XL	29,35,54,59,71,87	×6	40.5	12×20	147	80	65	18×7	183	2,7
XZWLD-2200-XL	11,17	×5	40.5	12×20	171	74	55	16×6	185
	23,29	×6	40.5	12×20	171	80	65	18×7	225	4,8
	35,43,59,71,87	×7	40.5	12×20	171	100	80	22×9	272
XZWLD-3000-XL	11,17,23	×6	40.5	12×20	179	89	65	18×7	233	5,4
XZWLD-3000-XL	29,35,43,59,71,87	×7	40.5	12×20	179	100	80	22×9	280
XZWLD-4000-XL	11,17	×6	40.5	12×20	185	89	65	18×7	268
	23	×7	40.5	12×20	185	100	80	22×9	315	5,5
	29,35,43,59,71,87	×8	40.5	12×20	185	110	90	25×7	395
XZWLD-5500-XL	11	×6	60	25×32	220	89	65	18×7	413
	17	×7	60	25×32	220	100	80	22×9	460	8,0
	23,29,35,43,59,71,87	×8	60	25×32	220	110	90	25×9	540
XZWLD-7500-XL	11,17,23,29,35,43, 59,71,87	×8	60	25×32	249	110	90	25×9	560	8,8

XZW-X行星錐輪無級變速器及擺線針輪減速器配置技術參數

輸入轉速1500r/min 輸出端變速范圍 /(r/min)	減速器傳動比	XZW-550		XZW-750		XZW-1500		XZW-2200
		功率0.5kw		功率0.75kw		功率1.5kw		功率2.2kw
		轉矩 /(N·m)	相配減速器	轉矩 /(N·m)	相配減速器	轉矩 /(N·m)	相配減速器	轉矩 /(N·m)	相配減速器
0～75.7	11	164～39	×3	224～49	×4 ×4	149～98	×5	647～147	×5 ×6
0～49	17	245～59	×3	343～78		686～157	×5	980～235
0～36.2	23	343～78	×1	461～108		921～216		1352～323
0～28.7	29	431～98		490～137		1156～274	×6	1705～402
0～23.8	35	490～118		490～167		1401～333		2058×490	×7
0～19.3	43	490～147		490～206		1725～412		2528～608
0～14	59	490～206		490～284		1960～568		2646～833
0～11.7	71	490～255		490～343		1960～686		2646～1000
0～9.57	87	490～304		980～412		1960～833		2646～1225

輸入轉速1500r/min 輸出端變速范圍 /(r/min)	減速器傳動比	XZW-3000		XZW-4000		XZW-5500		XZW-7500
		功率3.0kw		功率4.0kw		功率5.5kw		功率7.5kw
		轉矩 /(N·m)	相配減速器	轉矩 /(N·m)	相配減速器	轉矩 /(N·m)	相配減速器	轉矩 /(N·m)	相配減速器
0～75.7	11	882～206	×6	1176～274	×6	1617～392	×6	2205～529	×8
0～49	17	1372～323		1813～431	×6	2499～598	×7	3400～813
0～36.2	23	1842～441		2450～588	×7	3332～803	×8	4410～1097
0～28.7	29	2323～549	×7	3097～735	×8	4253～1019		4410～1392
0～23.8	35	2646～666		3724～892		4410～1225		4410～1675
0～19.3	43	2646～832		4410～1098		4410～1519		4410～2068
0～14	59	2646～1137		4410～1519		4410～2087		4410～2852
0～11.7	71	2646～1370		4410～1823		4410～2499		4410～2499
0～9.57	87	2646～1670		4410～2225		4410～3058		4410～3058

注：1.相配減速器為X系列行星擺線針輪減速器；

2.最大轉矩為X系列行星擺線針輪減速器允許輸出最大轉矩；

3.如果轉矩符合要求應盡可能往接近最高使用轉速一擋選擇。

如：需要輸出轉速最高為30r/min應選擇0～36.2r/min,而不選擇0～49r/min或0～75.7r/min。

選型方法

1）由于本機在低速時效率較低（200r/min以下），故按額定載荷加載運行時，容易導致溫升過高，所以在200r/min以下時應選用XZW-X型變速減速組合機。

2）使用系數K。

每天運轉時間/h	負荷條件
每天運轉時間/h	負荷變動小	負荷變動大
8	1.0	1.5
>8	1.5	2.0

使用說明

1）XZW型無級變速器，使用的是專用潤滑油，不允許用其他油代替，以免損壞零部件及傳動。如相配擺線減速器其所使用的潤滑油是90^#工業齒輪油。

2）停機時，絕對不能轉動調速手柄，否則易損害零部件，只有機器運轉時才可調速。
