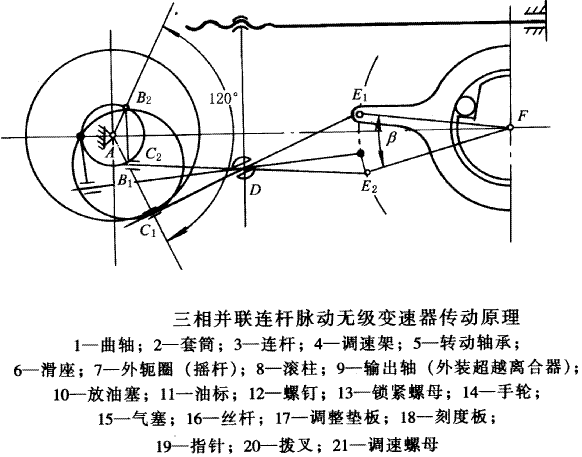

圖15-3-9所示為三相并聯連桿脈動無級變速器（國際上稱GuSa型），其輸入軸是一個具有相位差為 120°的三相曲軸1，套筒2以間隙配合分別與曲軸1和連桿3組成回轉副和圓柱套筒副，連桿3的中部與轉動球軸承5組成套筒副，而軸承5又與滑座6組成回轉副；連桿3的右端與超越離合器的外軛圈7（搖桿）鉸接。因而當曲軸旋轉時，連桿3既繞著軸承5的中心D轉動又作相對滑動，從而使搖桿7繞輸出軸9的軸線擺動，通過超越離合器使輸出軸9作單向脈動旋轉而將動力輸出。通過調速手輪14和絲桿16來改變滑座6的位置，便可改變搖桿7的擺動角度β，從而實現無級調速。

由于是三相并列布置，所以當?shù)谝幌嚅_始送進時，第二相處于中間狀態，第三相后退，即運動是交替重疊進行的。這就克服了超越離合器溜滑角所帶來的誤差，使輸出速度更為均勻。

三相并聯脈動無級變速器具有體積小，重量輕，輸入功率小，輸出轉矩大，傳遞功率可靠，轉速穩定，變速范圍寬，操作靈活，可手動、電動，可在靜止或運動狀態下調速并變換輸出軸旋向等優點。

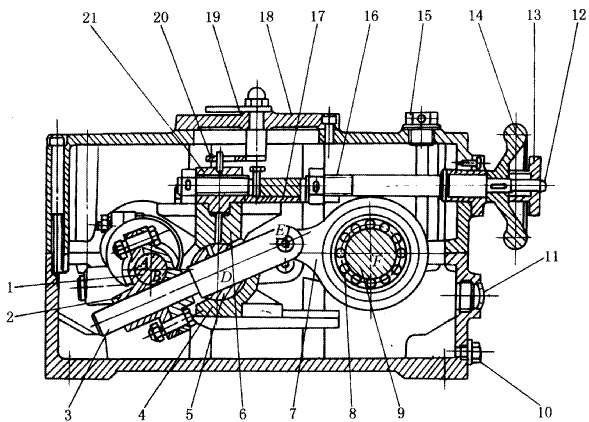

U系列三相并列連桿脈動無級變速機結構圖

三相并列連桿脈動無級變速器結構圖

U系列三相并列連桿脈動無級變速器結構圖

U系列三相并列連桿脈動無級變速機適用范圍及型號標記示例

三相并列連桿脈動無級變速器適用范圍及型號標記示例

三相并列連桿脈動無級變速器是由三組并列布置、其原動件相位差為120°的連桿往復擺動機構和單向超越離合器組成的，適用于0.75~5.5kW，工作環境溫度為-20~40℃，當環境溫度低于0℃時，啟動前潤滑油要預熱。

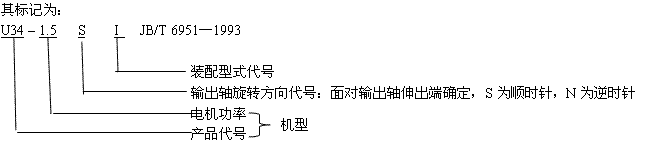

（2）標記示例

三相并列連桿脈動無級變速器，配用電機功率為1.5kW，輸出軸順時針方向旋轉，裝配形式為Ⅰ型

U系列三相并列連桿脈動無級變速器適用范圍及型號標記示例

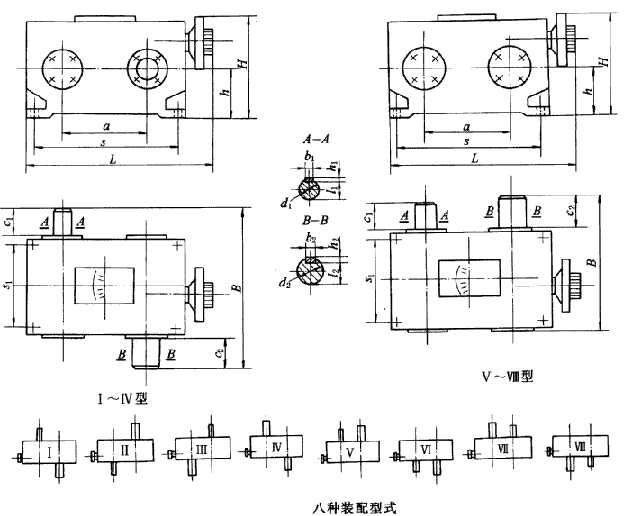

U系列三相并列連桿脈動無級變速機的外形圖

三相并列連桿脈動無級變速器的外形圖

U系列三相并列連桿脈動無級變速機的安裝尺寸

三相并列連桿脈動無級變速器的安裝尺寸

Ⅰ～Ⅳ裝配型式的外形及安裝尺寸
機型	外形尺寸			安裝尺寸
機型	L	B	H	a	h	s	s₁	配用螺栓	c₁	d₁	b₁	l₁	h₁	c₂	d₂	b₂	l₂	h₂
U34-0.75	342	248	166	150	80	214	126	4-M10	36	20	6	16.5	6	42	25	8	21	7
U34-1.5	410	300	225	180	100	304	146	4-M10	42	25	8	21	7	58	30	8	26	7
U34-3	595	408	295	300	135	462	196	4-M12	58	35	10	30	8	82	45	14	39.5	9
U34-5.5	595	466	297	300	160	414	256	6-M14	82	40	12	35	8	82	50	14	44.5	9
Ⅴ～Ⅷ裝配型式的外形及安裝尺寸
U34-0.75	342	212	166	150	80	214	126	4-M10	36	20	6	16.5	6	42	25	8	21	7
U34-1.5	410	250	225	180	100	304	146	4-M10	42	25	8	21	7	58	30	8	26	7
U34-3	595	350	295	300	135	462	196	4-M12	50	35	10	30	8	82	45	14	39.5	9
U34-5.5	595	384	297	300	160	414	256	6-M14	82	40	12	35	8	82	50	14	44.5	9

U系列三相并列連桿脈動無級變速機的性能參數

三相并列連桿脈動無級變速器的性能參數

項目		型號
		U34-0.75	U34-1.5	U34-3	U34-5.5
輸入功率/kW		0.75	1.5	3.0	5.5
輸入軸轉速/r·min^-1		1390	1400	1420	960
最大輸出轉矩/N·m		53	108	215	394
最大輸出功率/kW		0.56	1.13	2.25	4.13
輸出轉速范圍/r·min^-1		0～150		0～200
噪聲聲功率級/dB(A)		73		75
滑差率ε/%		n₂=20r/min時, ε=35, η=40 輸出轉速 n₂=40r/min時, ε=15, η=75 n₂=150r/min時, ε=10, η=75
效率η/%
油池溫升/℃	空載	30		35
	承載	35		45
清潔度/mg·L^-1		雜質含量<132
軸伸徑向圓跳動/mm		d>18～30mm時為0.04；d>30～50mm時為0.05

注：1.油池最高溫度不得超過85℃。

2．空載運轉時，變速器調節至最高輸出轉速，2min內啟動5次，不得出現任何故障

U系列三相并列連桿脈動無級變速機的實體模型
