V型帶式無級變速器簡介

帶式無級變速器由于其結構簡單、制造容易、工作平穩、能吸收振動、易損件少、帶更換方便、因而是機械無級變速器中廣泛應用的一種；其缺點是外形尺寸較大，而變速范圍較小。它由主、從動錐（帶）輪、緊套在兩輪上的帶、調速操縱機構和加壓裝置等組成。當主動輪轉動時，借助帶與錐輪間的摩擦力驅動從動輪并傳遞動力；通過調速操縱機構改變帶在錐輪上的位置，使主、從動輪的工作半徑改變，以達到無級變速的目的。

（1）普通V帶無級變速傳動

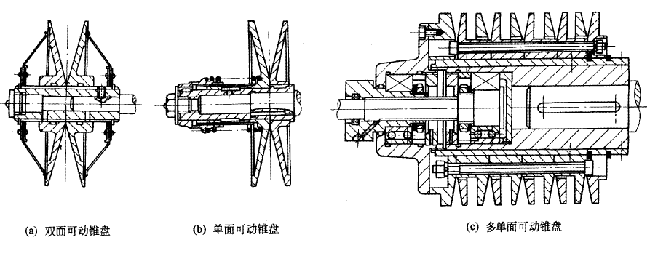

其結構簡單、變速范圍小。帶輪結構如圖15-3-6所示，有雙面可動錐盤（圖a）、單面可動錐盤（圖b）和多單面可動錐盤（圖c）帶輪三種結構，后者用于大功率多根帶傳動。

V型帶式無級變速器結構圖

V型寬帶無級變速器

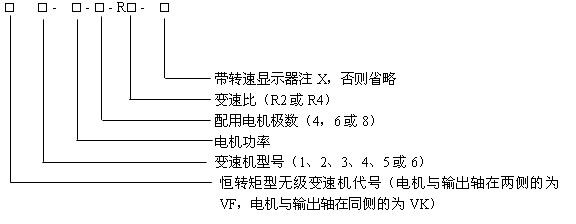

V型寬帶無級變速傳動及塊帶式無級傳動和型號標記

無級變速用的V型寬帶的內周具有齒形，因而具有良好的曲撓性、耐熱性和耐側壓性。農業機械中無級變速傳動用V型半寬帶、內周無齒，耐側壓性能好。

（3）塊帶式無級變速傳動

主要用于低速、工作條件惡劣的場合。

5．2 V形寬帶無級變速器

（1）標記示例

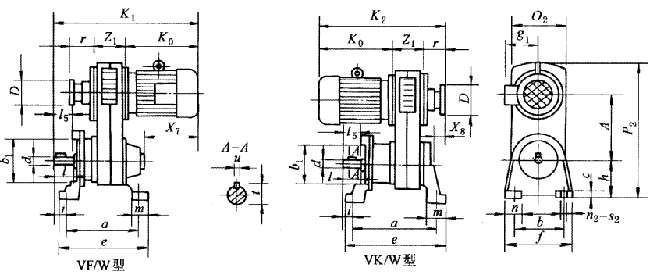

V型帶式無級變速器標準變速器外形、安裝尺寸及性能參數

V型寬帶無級變速器

型號	所配電機型號	電機功率/kW			許用轉矩/N·m		安裝尺寸
		4極	6極	8極	R=2	R=4	d (k6)	l	u	t₁	f₁	f₂	c₁	b₁ (h₉)	e₁	a₁	n₁-s₁
1	Y80	0.55			3.8	1.9	19	40	6	21.5	4	40	12	130	165	190	4-12
	Y80	0.75			5.2	2.6
2	Y90S	1.1	0.75		7.5	3.8	24	50	8	27	4	50	12	130	165	200	4-12
	Y90L	1.5	1.1		10.2	5.1
3	Y100L	2.2	1.5		15	7.5	28	60	8	31	4	60	14	180	215	250	4-15
	Y100L	3.0			20.2	10.1
	Y112M	4.0	2.2		26.5	13.3
4	Y132S	5.5	3	2.2	36.5	18.2	38	80	10	41	4	80	14	230	265	300	4-15
	Y132M	7.5	4～5.5	3	50	25
5	Y160M	11	7.5	4～5.5	72	36	42	110	12	45	5	110	16	250	300	350	4-19
	Y160L	15	11	7.5	98	49
	Y180M	18.5			120	60	48		14	51.5			18
	Y180L	22	15	11	143	71
6	Y200L	30	18.5～22	15	195	97	55	110	16	59	5	110	18	300	350	400	4-19
	Y225S	37		18.5	239	119	60	140	18	64		140	20	350	400	450	8-19
	Y225M	45	30	22	290	145

型號	所配電機型號	外形尺寸																	含電機重 /kg
		A	D	g₁	K₁	K₂	K₀	K₃	K₄	O₂	P₃	r	V₄	X₃	Z₁	Z₅	Z₈	Z₉
1	Y80	192	100	150	480	458	245	285	230	235	296	109	104	114	104	195	91	91	59
	Y80
2	Y90S	231	125	155	541	539	260	341	273	280	356	163	125	95	116	231	115	115	93
	Y90L				566	564	285							120					97
3	Y100L	326	160	180	595	601	320	354	300	320	471	141	145	150	140	215	75	110	124
	Y100L																		127
	Y112M			190	615	621	340							170					134
4	Y132S	323	200	210	725	730	395	422	398	380	498	165	175	135	170	250	80	180	185
	Y132M				765	770	435							175					196
5	Y160M	434	320	255	910	885	490	482	432	510	674	185	240	210	210	310	100	170	345
	Y160L				955	930	535							255					370
	Y180M			285	980	955	560							280					402
	Y180L				1020	995	600							320					420
6	Y200L	618	320	310	1179	1154	665	604	543	680	943	205	325	355	284	404	120	200	902
	Y225S			345	1224	1169	680							340					952
	Y225M				1249	1194	705							365					972

注：1、4極電機輸入轉速為1440 r/min，輸出軸轉速；R=2時為720～1440r/min，R=4時為720～2880 r/min。

6極電機輸入轉速為960r/min，輸出軸轉速：R=2時為480～960 r/min，R=4時為480～1920 r/min。

8極電機輸入轉速為720 r/min，輸出軸轉速：R=2時為360～720 r/min，R=4時為360～1440 r/min。

2、表中K₀值是按Y系列B5型式電機高度計入，若配用其他系列電機，K₀值應相應變動。

V型臥式變速器外形、安裝尺寸及性能參數

V型寬帶無級變速器

變速機型號	所配電機型號	外形尺寸														重量/kg	備注
變速機型號	所配電機型號	a	b	c	e	f	h	i	l₅	m	n	P₂	n₂-s₂	X₇	X₈	重量/kg	備注
1	Y80₁ Y80₂	209	170	25	244	230	132	22	33	60	60	428	4-14	155	74	64	除本表所列外形尺寸外，其他尺寸及性能參數見表15-3-21
2	Y90S Y90L	259	230	30	309	304	160	31	43	60	70	516	4-14	150 175	121	102 103
3	Y100L₁ Y100L₂ Y112M	325	270	50	385	360	225	31	52	80	90	696	4-18	181 181 201	91	139 140 149
4	Y132S Y132M	387	270	50	447	360	225	48	69	80	90	723	4-18	223 263	117	203 217
5	Y160M Y160L Y180M Y180L	525	300	55	595	400	265	57	96	100	100	939	4-22	318 363 388 428	133	367 386 436 450
6	Y200L Y225S Y225M	638	340	70	739	480	365	55	97	125	125	1308	4-33	465 480 505	146	945 978 1015
