一、 概述
YHLQ-H系列船舶起貨機用恒力矩步電動機，具有恒力矩變極變速特性，籠形結構，強迫通風，船用防水式。
該電動機式用于船舶甲板起貨機械的電力拖動，可用于頻繁操作、經常起動、制動及正反轉的場所。
該電動機具有性能優良、使用可靠、結構先進合理、安裝使用方便、適應性互換性好等特點。是目前船舶甲板起貨機械較為理想的電力拖動用的電動機。
使用條件 海拔為0m；周圍冷卻空氣最高允許溫度為+45℃；空氣相對溫度不大于95%；周圍橫傾45℃，長期橫傾15℃，長期縱傾10°；具有沖擊及振動的場所；周圍介質中有霉菌、鹽霧及凝露。
電動機的額定電壓380V，頻率50HZ或440V60H.

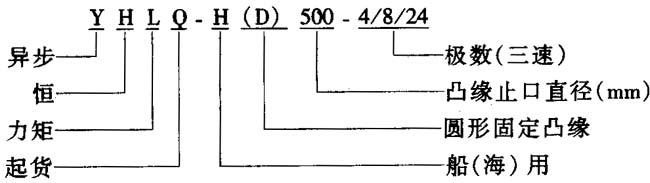

型號含義
二、 結構簡介
YLKQ-H系列電動幾機繞組和制動器的勵磁繞組均用F級絕緣，當周圍冷卻空氣最高允許溫度為+45℃時，其饒組溫生限值不超過100K（用電阻法測量），軸承（軸伸端）的允許溫度不超過95℃（用溫度計測量）。
定子：電動機轉子鐵心由0.5mm厚硅剛片疊成，兩端有端板靠壓圈和弧形鍵固定在由鋼板焊接成的機座內，采用雙層散下疊繞組，4極和8極各有一套繞組，分別放在槽子底部和上部，在4極和8極繞組端分別埋置2只熱敏電阻，以保護電動機可靠運行。
轉子：電動機轉子鐵心也由0.5mm厚硅剛片疊成，雙籠型轉子上的導條上籠用黃銅條下籠用紫銅條，通過紫銅導電圈將上、下籠導條分別焊接成一體，用孤鍵將轉子鐵心固定于轉軸上。
制動器：電動機采用直流圓盤式電磁制動器，由電磁鐵、制動件、彈簧等組成。
當電動機接入電源后，電磁制動器也同時工作，立即將銜鐵吸上（埋置在電磁鐵內的彈簧壓縮）制動件即與銜鐵和端蓋脫開，制動件與轉子一起轉動。當切短斷電源后。當切斷電源后、電磁制動器也同時斷電，電磁鐵失去電磁吸力，彈簧立即推動銜鐵壓緊摩檫塊產生摩檫力矩，將電動機轉子立即剎住。制動器備有人工釋放裝置。
軸伸：電動機軸伸為圓株形。
YHLQ-H電動機為穿用防水式，其中YHLQ（D）530-H自帶風機強迫通風外冷式。
YHLQ-H電動機安裝方式為機座不帶底腳，有凸緣，臥式安裝。

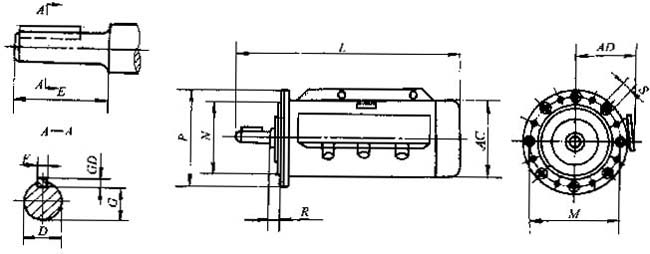

圖1YHLQ系列外形尺寸（不帶風箱）（見表2）
表2 YHLQ-H（D）250、300-4/8、350-4/12外型尺寸表。 （單位：mm）
|
型號 |
M |
N |
P |
S |
螺栓 |
螺孔數 |
D |
E |
F |
G |
GD |
R |
AC |
AD |
L |
|
YHLQA（D）250-4/8 |
326 |
250 |
355 |
19 |
MM16 |
8 |
— |
110 |
14 |
39 |
— |
33 |
355 |
252 |
739 |
|
YHLQA（D）300-4/8 |
250 |
300 |
400 |
42 |
110 |
12 |
37 |
8 |
35 |
355 |
252 |
739 |
|
YHLQA（D）350-4/12 |
400 |
350 |
450 |
50 |
110 |
16 |
18 |
8 |
60 |
414 |
325 |
1025 |

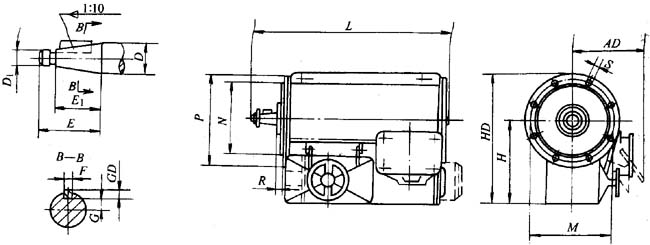

圖2 YHLQ-H系列外形尺寸圖（ 帶風箱）（見表3）
表3 YHLQ-H（D）450～680-4/8/24外形尺寸表 （單位：mm）
|
型號
|
M |
N |
P |
S |
螺栓 |
螺孔數 |
D |
E1 |
E |
F |
G |
GD |
D1 |
R |
AD |
HD |
H |
L |
|
YHLQ-H（D）
450-4/8/24 |
500 |
450 |
550 |
19 |
M16 |
8 |
65 |
105 |
140 |
18 |
24 |
10 |
M42×3 |
45 |
450 |
913 |
593 |
1395 |
|
YHLQ-H（D）
500-4/8/24 |
560 |
500 |
600 |
24 |
M24 |
8 |
— |
105 |
140 |
20 |
29 |
— |
M48×2 |
40 |
450 |
1050 |
680 |
1395 |
|
YHLQ-H（D）
530-4/8/24（28） |
590 |
530 |
630 |
23 |
M20 |
8 |
55 |
82 |
110 |
16 |
20 |
9 |
M33×1.5 |
45 |
540 |
960 |
620 |
1300 |
|
YHLQ-H（D）
550-4/8/24（28） |
600 |
550 |
660 |
23 |
M20 |
8 |
75 |
105 |
140 |
18 |
27.9 |
11 |
M48×3 |
45 |
450 |
1010 |
640 |
1410 |
|
YHLQ-H（D）
680-4/8/24 |
740 |
680 |
800 |
24 |
M20 |
8 |
80 |
130 |
170 |
20 |
29.2 |
12 |
M56×4 |
— |
— |
— |
— |
— |
