      YCTD系列低電阻端環電磁調速三相異步電動機的概述

      YCTD系列低電阻端環電磁調速異步電動機與YCT系列相比,相同功率的電動機要縮小1~2個機座號,額定最高轉速平均提高4.2%,與老產品JZT2相比,剛提高8~10%,具有高效、小型、輕量化等特點。
      該電動機適用于裝載機械、化纖、電線電纜、造紙、水泥、鋼鐵、橡膠、印刷、電力和起重機械等要求調速的場合,尤其適用于離心風機和水泵的速度調節,以控制流量,有顯著的節能效果。也可用于恒轉矩負載的無級調速。
      工作條件

       使用場合為戶內(戶外請?zhí)厥馓岢觯缓0?000m以下;環境溫度為-20~+40℃;介質為冷卻介質中不含有鐵磁性物質、塵;蚋g金屬、破壞絕緣的氣體;電源為三相380V、50Hz,控制器為單相220V、50Hz;YCTD系列與YCT系列電動機的對比數據。

       TCTD系列與YCT系列對比數據表

      拖動電機功率/kw
      YCTD系列
      YCT系列
      YCTD系列/mm
      額定最高轉速/(r/min)
      機座中心高/mm
      額定最高轉速/(r/min)
      0.55
      0.75
      100
      1250
      112
      1250
      1.1
      1.5
      112
      132
      2.2
      3
      4
      132
      1300
      160
      180
      5.5
      7.5
      160
      1350
      200
      11
      15
      180
      225
      18.5
      22
      200
      1375
      250
      1320
      30
      225
      280
      37
      45
      250
      315
      55
      280
      1400
      355
      75
      90
      315
      110
      132
      355
      1420
      400

      YCTD系列低電阻端環電磁調速三相異步電動機的結構簡介

      低電阻端環電磁調速電動機是因轉差離合器的電樞采用低電阻材料(鋁或銅)作端環而得名。端環與實心鋼體采用特殊的結合工藝,保證有良好的金相結合。調速電機為組全式結構,拖動電機采用有特殊軸伸和凸緣端蓋的Y系列派生產品。轉差離合器的勵磁是由一個帶有速度負反饋系統的控制器供給,調節勵磁輸出能使調速電機在規定的調速范圍內連續地無級調速,當負載變化時,借測速負反饋系統,控制器能自動調整勵磁電流,使調速電機的輸出轉速基本上保持不變,具有恒速特性。配上特殊的控制器后,可適用于多臺同步或按比例動行。
      電動機防護等級:拖動電動機為IP44,電磁轉差離全器部分為IP21。
      冷卻方式:空氣冷卻,自通風。

      安裝方式:有IMB3、IMB5和IMV1等幾種安裝方式。



      YCTD系列電動機的主要技術數據

      型號
      標稱功率/kW
      額定轉矩/(N·m)
      調速范圍/(r/min)
      拖動電機
      轉速變化率(%)
      YCTD100

      4A
      0.55
      3.60
      1250~100
      Y80-4
      I為1%
      II級為2%
      III級為3%
      并由配套控制器保證。訂貨時須注明
      4B
      0.75
      4.90
      Y802-4
      YCTD112
      4A
      1.1
      7.13
      1250~100
      Y90S-4
      4B
      1.5
      9.72
      Y90L-4
      6A
      0.75
      7.48
      760~70
      Y90S-6
      6B
      1.1
      11.0
      Y90L-6
      YCTD132
      4A
      2.2
      14.1
      1300~100
      Y100L1-4
      4B
      3
      19.2
      Y100L2-4
      4C
      4
      25.2
      Y112M-4
      6A
      1.5
      14.5
      800~70
      Y100L-6
      6B
      2.2
      21.0
      Y112M-6
      YCTD160
      4A
      5.5
      35.1
      1350~100
      Y132S-4
      4B
      7.5
      47.7
      Y132M-4
      6A
      3.0
      28.6
      860~70
      Y132S-6
      6B1
      4.0
      38.2
      Y132M1-6
      6B2
      5.5
      52.6
      Y132M2-6
      8A
      2.2
      28.4
      620~60
      Y132S-8
      8B
      3.0
      38.8
      Y132M-8
      YCTD180
      4A
      11
      69.1
      1350~100
      Y160M-4
      4B
      15
      94.3
      Y160L-4
      6A
      7.5
      70.9
      860~70
      Y160M-6
      6B
      11
      100
      Y160L-6
      8A1
      4.0
      51.0
      620~60
      Y160M1-8
      8A2
      5.5
      70.1
      Y160M2-8
      8B
      7.5
      95.5
      Y160L-8
      YCTD200
      4A
      18.5
      116
      1375~100
      Y180M-4
      4B
      22
      137
      Y180L-4
      6B
      15
      142
      879~70
      Y180L-6
      8B
      11
      138
      620~60
      Y180L-8
      YCTD225
      4A
      30
      189
      1375~100
      Y200L-4
      6A
      18.5
      175
      870~70
      Y200L1-6
      6B
      22
      208
      Y200L2-6
      8B
      15
      189
      620~60
      Y200L-8
      YCTD250
      4A
      37
      232
      1375~250
      Y225S-4
      4B
      45
      282
      Y225M-4
      6B
      30
      281
      879~160
      Y225M――6
      8A
      18.5
      232
      620~120
      Y225S-8
      8B
      22
      276
      Y225M-8
      YCTD280
      4A
      55
      344
      1400~250
      Y250M-4
      6A
      37
      346
      900~160
      Y250M-6
      8A
      30
      377
      620~120
      Y250M-8
      YCTD315
      4A
      75
      469
      1400~250
      Y280S-4
      4B
      90
      564
      Y280M-4
      6A
      45
      346
      900~160
      Y280S-6
      6B
      55
      421
      Y280M-6
      8A
      37
      458
      620~120
      Y208S-8
      8B
      45
      556
      Y280M-8
      YCTD355
      4A
      110
      689
      1400~250
      Y315S-4
      4B
      132
      826
      Y315M-4
      6A
      75
      695
      900~160
      Y315S-6
      6B
      90
      834
      Y315M-6
      8A
      55
      682
      620~120
      Y315S-8
      YCTD400
      4A
      160
      1000
      1400~250
      Y315L1-4
      4B
      200
      1278
      Y315L2-4
      4C
      250
      1549
      1420~250
      Y355-4
      YCTD400
      6A
      110
      1020
      900~160
      315L1-6
      6B
      132
      1220
      315L2-6
      8A
      75
      930
      620~120
      315M-8
      8B
      90
      1150
      315L1-8
      YCTD450
      4A
      220
      1370
      1400~250
      355-4
      4B
      250
      1589
      355-4
      6A
      160
      1480
      900~160
      355-6
      8A
      110
      1360
      620~120
      355-8
      8B
      132
      1630

      355-8
      注:上海聯合電機(集團)股份公司先鋒起重電機廠的轉轉速變化率為≤3%。

      電機恒轉矩負載的連續(S1)使用范圍表

      配有速度負反饋控制器的調速電機的人工機械特性為硬特性,特性曲線。
      YCTD系列電動機的效率用η表示
      η=η1·η2
      式中   η1—拖動電機的效率(可查Y系列是動機的樣本),
             η2—電磁轉差離合器的的傳遞效率,
      η2=n2/n1
      其中   n1—拖動電機的轉轉速;
             n2—調速電機的輸出轉速。

      式中  n10—調速電機在10%額定轉矩下的轉速;
            Ne—調速電機在額定調速范圍內的任意轉速;
            Nmax—調速電機在

      YCTD系列100250外形尺寸圖(B3

      YCTD系列100~250外形尺寸圖(B3)

      型號
      A
      WB
      WC
      D
      E
      F
      G
      H
      K
      AB
      AD
      HD
      L
      AA
      YCTD100-4A B
      160
      203
      40
      19
      40
      6
      45.5
      100
      12
      200
      155
      210
      540
      40
      YCTD112-4A B
      190
      228
      45
      24
      50
      8
      20
      112
      12
      250
      155
      245
      630
      50
      YCTD132-4A B
      216
      267
      45
      28
      60
      8
      24
      132
      12
      315
      190
      285
      690
      60
      YCTD160-4A B
      279
      305
      70
      38
      80
      10
      33
      160
      15
      340
      210
      355
      825
      60
      YCTD180-4A B
      318
      368
      70
      42
      110
      12
      37
      180
      15
      390
      260
      385
      1080
      70
      YCTD200-4A B
      356
      475
      89
      48
      110
      14
      42.5
      200
      19
      440
      285
      440
      1170
      80
      YCTD225-4A
      406
      500
      89
      55
      110
      16
      49
      225
      24
      486
      310
      495
      1260
      80
      YCTD250-4A
      406
      500
      89
      60
      140
      18
      53
      250
      24
      500
      350
      545
      1370
      80
                注:該表數據為上海先鋒重電機廠數據。

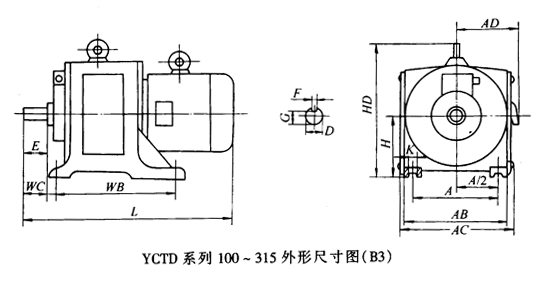

      YCTD系列100315外形尺寸圖(B3

      YCTD系列100~315外形尺寸圖(B3)

      型號
      A
      WB
      WC
      D
      E
      F
      G
      H
      K
      AB
      AC
      AD
      HD
      L
      YCTD100
      160
      203
      40
      19
      40
      6
      15.5
      100
      Ф12
      210
      225
      150
      260
      530
      YCTD112
      190
      228
      45
      24
      50
      8
      20
      112
      Ф12
      250
      275
      165
      285
      660
      YCTD132
      216
      267
      45
      28
      60
      8
      24
      132
      Ф15
      310
      330
      195
      365
      730
      YCTD160
      279
      305
      70
      38
      80
      10
      33
      160
      Ф19
      380
      400
      235
      435
      900
      YCTD180
      318
      368
      70
      42
      110
      12
      37
      180
      Ф19
      430
      450
      270
      490
      1080
      YCTD200
      356
      457
      89
      48
      110
      14
      42.5
      200
      Ф24
      500
      520
      295
      540
      1190
      YCTD225
      406
      500
      89
      55
      110
      16
      49
      225
      Ф24
      530
      550
      320
      580
      1290
      YCTD250
      406
      457
      89
      60
      140
      18
      53
      250
      Ф28
      530
      550
      350
      600
      1400
      YCTD280
      457
      508
      89
      65
      140
      18
      58
      280
      Ф28
      580
      610
      390
      665
      1520
      YCTD315
      508
      560
      89
      75
      140
      20
      67.5
      315
      Ф28
      650
      690
      420
      700
      1670

      YCTD系列355450外形尺寸圖(B3

      YCTD系列355~450外形尺寸圖(B3)

      型號
      A
      WB
      WC
      D
      E
      F
      C
      H
      K
      D1
      E1
      F1
      G1
      AB
      AC
      AD
      HD
      L
      YCTD 355
      610
      630
      108
      80
      170
      22
      71
      355
      ф28
      80
      170
      22
      71
      750
      790
      395
      870
      1310
      YCTD 400
      670
      560
      146
      400
      830
      880
      440
      900
      1355
      YCTD 450
      760
      680
      280
      90
      24
      81
      450
      ф32
      90
      24
      81
      910
      950
      475
      1070
      1545

      YCTD系列100315外形尺寸圖(V1、B5

      YCTD系列100~315外形尺寸圖(V1、B5)

      型號
      D
      E
      F
      G
      M
      N
      P
      S
      T
      孔數
      AD
      AC
      HF
      L
      YCTD100
      19
      40
      6
      15.5
      215
      180
      250
      15
      5
      4
      150
      225
      320
      550
      YCTD112
      24
      50
      8
      20
      265
      230
      300
      165
      275
      345
      680
      YCTD132
      28
      60
      24
      300
      250
      350
      19
      195
      330
      465
      750
      YCTD160
      38
      80
      10
      33
      235
      400
      550
      920
      YCTD180
      42
      110
      12
      37
      350
      300
      400
      270
      450
      620
      1100
      YCTD200
      48
      14
      42.5
      400
      350
      450
      8
      295
      520
      680
      1210
      YCTD225
      55
      16
      49
      500
      450
      500


      320
      550
      710
      1310
      YCTD250
      60
      140
      18
      53
      350
      550
      720
      1420
      YCTD280
      65
      58
      600
      550
      660
      24
      6
      390
      610
      770
      1540
      YCTD315
      75
      20
      67.5
      660
      610
      730
      420
      690
      950
      1690
            注:IMB5制造范圍為H100~180mm,IMV1的制造范圍H100~315mm。
      電動機調速控制器
      配YCTD系列電磁調速電機的控制器為一種帶有速度反饋的晶閘管調壓裝置,供給電磁轉差離全器勵磁線圈的勵磁功率。根據速度控制的不同要求,調速電機和控制器可以配用電壓型和頻率型的測速發電機作為反饋信號。反饋量的大小可以在控制器面板上進行調整,以適應不同的機械特性硬度要求。
      對于多臺電機同步運行或轉速按比例運行所需的控制器在訂購時必須具體提出要求。有關控制器的詳細說明請查閱控制器樣本和使用說明書。
