一、概述
VF系列及其派生系列電動機用于VVVF電梯。VF系列系動機，包括BVF、CVF、QVF、VEF系列比一般交流雙速電梯電動機拖動節能50％，比直流電動機拖動的電梯節能40％，電源容量也相應降低50％和40％。
VF系列及其派生系列電動機應用于變頻器控制調頻、調壓自動調速系統，具有起動性能好、低噪聲、低振動、高效率等特點，適用于頻繁起、制動的電梯運行工況。
VF系列及其派生系列電動機的電壓有135、150、170、330、360及380V等六種。頻率有4。、45、50、60Hz等四種。功率范圍為3.7～22kW。
YTVF系列及其派生系列電動機為電梯專用電動機，是參照國外同類樣機設計的，配日立專用變頻器。YTVF-G型是參照國外同類樣機設計的，專配富士變頻器或通用變頻器。YTVF-FT型是根據用戶要求設計的，主要用于小型額梯。
YTVF系列、YTVF-G型電動機由電梯系統的控制箱實現無級調速控制。YTVF系列及其派生產品均具有起動轉矩高、噪聲小、振動小、運行可靠等特點。
YTVF系列電動機及其派生系列電機的電壓有170、330V兩種。頻率有43、50Hz兩種。功率范圍為3.2～30kW部分規格。
YBT系列變頻調速電梯專用三相異步電動機與變頻調速電梯配套使用，額定電壓為380V，額定頻率為5～50Hz為恒轉矩調速；50～100Hz為恒功率調速。電動機具有體積小、噪聲低、振動小、效率高等特點。

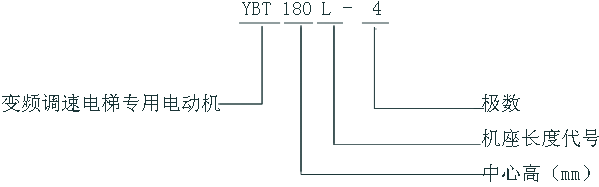

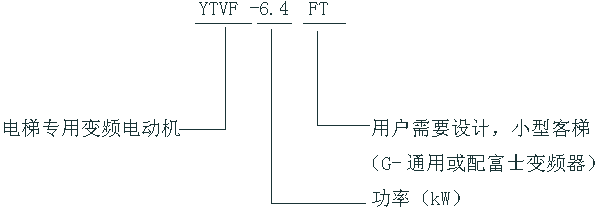

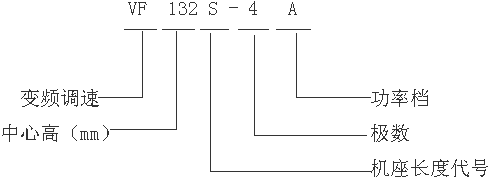

型號含義
型號、頻率、電壓、見表1。
表1
|
型號 |
電壓/V |
頻率/Hz |
型號 |
電壓/V |
頻率/Hz |
|
VF |
135
150
170
300 |
45
50
60
50 |
BJVF |
380 |
50 |
|
VFY |
380 |
50 |
|
YTVF-G |
170 |
50 |
|
CVF |
330 |
50 |
YTVF-FT |
330 |
50 |
|
BVF |
330
330
380 |
43
50
50 |
YBT |
330 |
43 |
|
YDVF |
380 |
50 |
|
5～50① |
|
QVF |
360 |
50 |
50～100② |
① 恒轉矩調速，②恒功率調速。
表2 YTVF、YTVF-G、YTVF-FT數據表
|
型號 |
額定功率
kW |
額定電壓
V |
額定頻率
Hz |
額定電流
A |
額定轉速
（r/min） |
額定轉矩
（N·m） |
飛輪力矩
（N·m2） |
重量
kg |
|
YTVF-7.5
YTVF-11
YTVF-15
YTVF-18
YTVF-7.5G
YTVF-11G
YTVF-15G
YTVF-18.5G
YTVF-22G
YTVF-30G
YTVF-6.4FT
YTVF-5.5FT
YTVF-4FT
YTVF3.2FT |
7.5
11
15
18
7.5
11
15
18.5
22
30
6.4
5.5
4
3.2 |
170
170
170
170
330
330
330
330
330
330
330
330
330
330 |
50
50
50
50
50
50
50
50
50
50
43
43
43
43 |
38
53.8
72.4
85.4
18.5
26
36
44
51
68
18
16
12
10 |
1450
1445
1450
1475
1430
1430
1430
1440
1450
1450
1220
1220
1220
1220 |
49.5
72.5
98.5
116.5
48
70
95
118
140
190
51
44
32
25 |
1.7
2.2
3.0
9.2
1.5
3.4
3.9
4.7
7.1
12 |
110
125
150
95
127
145
150
185
92
87
80
77 |
注：廣東順德德勝有限公司的數據，沒提供外形尺寸。
表3 YBT系列數據表
|
型 號 |
額定功率
kW |
額定電流
A |
額定轉速
（r/min） |
堵轉轉矩 |
功率
因數 |
飛輪轉矩
（N·m2） |
外形尺寸mm |
重量
kg |
|
額定轉矩 |
長 |
寬 |
高 |
|
YBT132S1-4
YBT132S2-4
YBT132M-4
YBT160S-4
YBT160M-4
YBT160L-4
YBT160M-6
YBT160L-6
YBT180M-4
YBT180L-4
YBT180M-6
YBT180L-6 |
4
5.5
6.4
7.5
11
15
5.5
7.5
18.5
22
11
15 |
10
14
16
19
26
35
15
19
39
46
26
35 |
1430
1430
1430
1450
1450
1450
950
950
1450
1450
950
950 |
2.2
2.2
2.2
2.2
2.2
2.2
2
2.0
2.2
2.2
2.0
2.0 |
0.83
0.83
0.83
0.82
0.82
0.83
0.76
0.79
0.89
0.91
0.85
0.85 |
2.3
2.7
3.1
4.2
4.6
5.2
5.3
6.5
7.3
8.7
1.1
3.3 |
588
588
588
641
671
711
671
711
710
765
710
765 |
375
375
375
480
480
480
480
480
495
495
495
495 |
352
352
352
450
450
450
450
450
466
466
466
466 |
84
90
96
180
190
210
190
210
230
250
230
250 |
注：廣州電機廠的數據。
表4 VF系列132mm數據表（B5）
|
型 號 |
功率kW |
電壓V |
頻率Hz |
噪聲dB（A） |
振動（振幅）mm |
重量kg |
Lmm |
|
VF132S-4A
VF132S-4B
VF132S-4C
VF132S-4D
VF132M-4A
VF132M-4B |
3.7
4.5
4.5
5.5
5.5
7.5 |
135
135
170
170
135
170 |
45
45
60
60
45
60 |
70 |
0.02 |
79
79
79
79
92
92 |
544
544
544
544
582
582 |
注：1.北京電機總廠的數據；
2.振動（振幅）一值，軸伸無凸緣為0.01mm。軸伸帶凸緣為0.02mm。以下類同。
表5 VF、CVF系列160～180mm數據表（B5）
|
型號 |
功率/kW |
電壓/V |
頻率/Hz |
噪聲/dB（A） |
振動（振幅）/mm |
重量/kg |
|
VF160M-4
VF160L-4
VF180L1-4
VF180L2-4 |
9.5
15
18.5
22 |
170
170
170
170 |
60
60
60
50 |
70 |
0.02 |
20
145
210
230 |
|
CVF160L-4
CVF160L-4
CVF160L-6
CVF180L1-6
CVF180L2-6 |
15
11
7.5
11
18.5 |
330
330
330
330
330 |
50
50
50
50
50 |
70 |
0.02 |
145
145
145
210
230 |
注：北京電機總廠的數據。
表6 BVF、QVF、BJVF系列160～180mm 數據表（B5）
|
型 號 |
功率/kW |
電壓/V |
頻率/Hz |
重量/kg |
噪聲/dB（A） |
振動（振幅）/mm |
|
BVF160L-4 |
11 |
330 |
43 |
165 |
70 |
0.02 |
|
BVF160L-4 |
15 |
330 |
50 |
175 |
|
BVF160L-4 |
11 |
380 |
50 |
175 |
|
BVF160L-4 |
15 |
380 |
50 |
175 |
|
BVF160L-6 |
7.5 |
330 |
50 |
165 |
|
BVF180L1-6 |
11 |
330 |
50 |
210 |
|
BVF180L2-4 |
18.5 |
330 |
50 |
240 |
|
QVF160L-4 |
15 |
360 |
50 |
175 |
|
QVF160L-6 |
11 |
360 |
50 |
175 |
|
QVF180L-4 |
18.5 |
360 |
50 |
240 |
|
BJVF160L-4 |
16 |
380 |
50 |
70 |
|
BJVF160L-6 |
11 |
380 |
50 |
注：北京電機總廠的數據。
表7 VF、VFY系列180mm數據表（B3）
|
型號 |
功率/kW |
電壓/V |
頻率/Hz |
噪聲/dB（A） |
振動（振幅）/mm |
重量/kg |
|
VF180L3-4
VFY180L3-6
VFY180L3-4A
VFY180L3-6A
VFY180L3-6B
VFY180L3-6C |
22
11
15
15
18.5
22 |
380
380
380
380
380
380 |
50
50
50
50
50
50 |
70 |
0.01 |
220
210
225
220
230
240 |
注：北京電機總廠的數據。

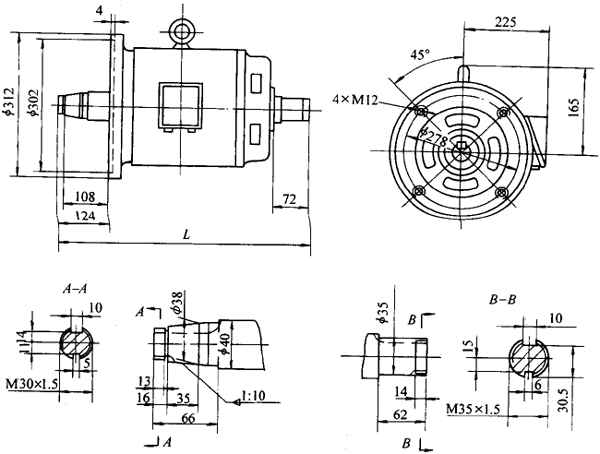

圖1 VF系列132mm外形尺寸圖（B5）
注：L數據見樣本中表4數據

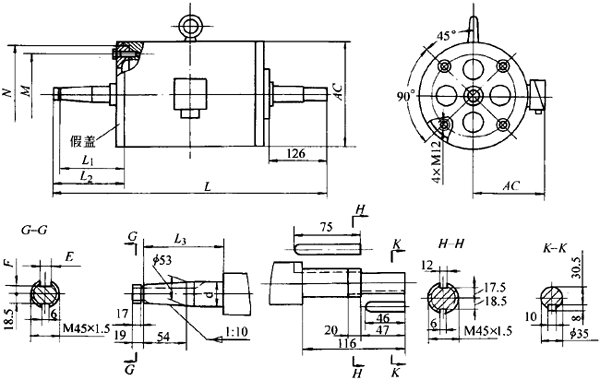

圖2 VF、CVF系列160～180mm外形尺寸圖（B5）（見表8）
注：假蓋為電機作出廠試驗時作檢測用
表8 VF、CVF系列160～180mm（B5）
|
型號 |
N |
M |
L1 |
L2 |
L |
d |
L3 |
AC |
AD |
E |
F |
|
VF160M-4 |
ф302 |
ф278 |
113 |
132 |
688 |
ф55 |
112 |
ф316 |
259 |
15 |
20 |
|
VF160L-4 |
ф302 |
ф278 |
113 |
132 |
728 |
ф55 |
112 |
ф316 |
259 |
|
VF180L1-4 |
ф341 |
ф320 |
101 |
120 |
746 |
ф60 |
106 |
ф360 |
275 |
|
VF180L2-4 |
ф341 |
ф320 |
101 |
120 |
781 |
ф60 |
106 |
ф360 |
275 |
|
CVF160L-4、-6 |
ф302 |
ф278 |
110 |
129 |
727 |
ф55 |
112 |
ф316 |
259 |
14 |
17 |
|
CVF180L1-6 |
ф341 |
ф320 |
101 |
120 |
746 |
ф60 |
106 |
ф360 |
275 |
|
CVF180L2-4 |
ф341 |
ф320 |
101 |
120 |
781 |
ф60 |
106 |
ф360 |
275 |

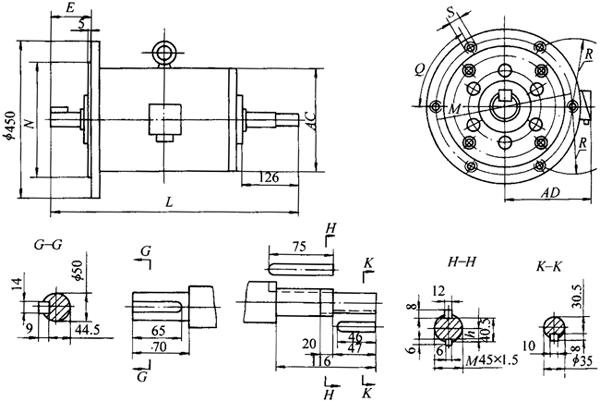

圖3 BVF、QVF系列160～180mm外形尺寸（B5）（見表9）
表9 BVF、QVF系列160～180mm（B） （單位：mm）
|
型號 |
N |
E |
L |
h |
M |
S |
R |
Q |
AC |
AD |
F |
|
BVF160-4 |
ф345 |
113 |
729 |
20 |
ф415 |
*6M16 |
R185 |
— |
ф316 |
259 |
ф450 |
|
BVF160-6 |
ф345 |
113 |
729 |
20 |
ф415 |
*6M16 |
R185 |
— |
ф316 |
259 |
|
BVF180L2-4 |
ф345 |
115 |
796 |
18.5 |
ф415 |
*6M16 |
R185 |
— |
ф360 |
275 |
|
BVF180L1-6 |
ф345 |
115 |
761 |
18.5 |
ф415 |
*6M16 |
R185 |
— |
ф360 |
275 |
|
QVF160L-4、-6 |
ф350 |
113 |
729 |
20 |
ф400 |
6M16 |
— |
60° |
ф316 |
259 |
|
QVF180L2-4 |
ф350 |
115 |
796 |
18.5 |
ф400 |
6M16 |
— |
60° |
ф360 |
275 |
|
BJF160 |
ф310 |
110 |
732 |
— |
ф278 |
6M16 |
— |
60° |
ф316 |
259 |
ф330 |
注：有*者為對稱分布。

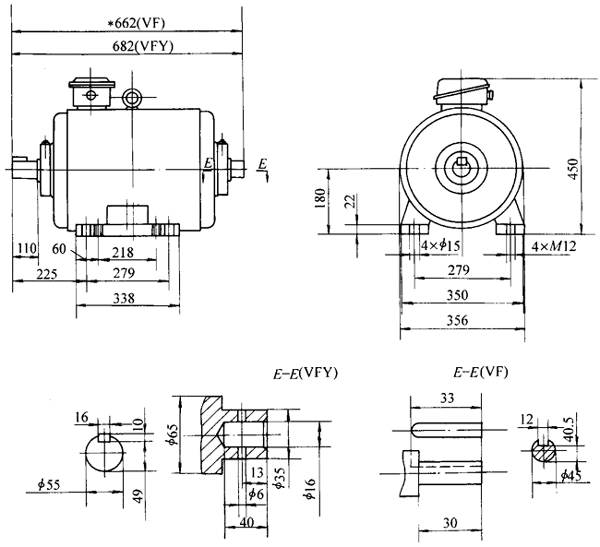

圖4 VF、VFY系列180mm外形尺寸圖（B3）
注：*VF180L3-4軸伸端可參考VF160-4
