YZC系列抵振動、低噪聲三相異步電動機外形尺寸（H80～160mm）

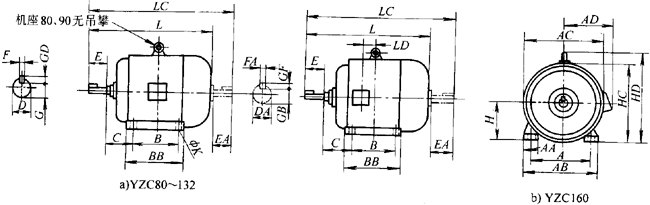

YZC系列外形尺寸圖（B3）

YZC系列抵振動、低噪聲三相異步電動機外形尺寸（H80～160mm）

型號	國際標準（IEC）機座號	A	AA	AB	AC	AD	B	BB	C	H	HC	HD	K	L	LC	LD
YZC80	80-19	125	37	165	165	150	100	135	50	80	170	—	10	285	332	—
YZC90S	90S24	140 140	37 37	180 180	175 175	155 155	100 125	135 160	56 56	90	190 190	—	10 10	310 335	368 393
YZC90L	90L24
YZC100L	100L28	160	42	205	205	180	140	180	63	100	—	245	12	380	445	—
YZC112M	112M28	190	52	245	230	190	140	185	70	112	—	265	12	400	463	—
YZC132S	132S38	216 216	63 63	280 280	270 270	210 210	140 178	205 248	89 89	132	—	315 315	12 12	475 515	559 597	—
YZC132M	132M38
YZC160M	160M42	254 254	73 73	330 330	325 325	255 255	210 254	275 320	108 108	160	—	385 385	15 15	600 645	717 761	—
YZC160L	160L42

注：第二軸伸肩到風罩距離約8mm，表中L、LC等外形尺寸為最大值。

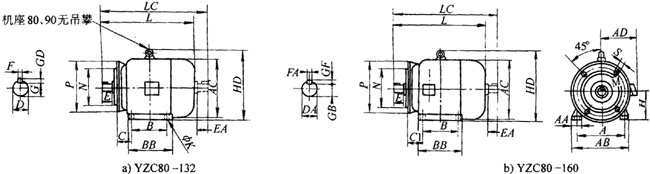

YZC系列外形尺寸圖（B35）

YZC系列抵振動、低噪聲三相異步電動機外形尺寸（H80～160mm）

型號	國際標準 （IEC）機座號	A	AA	AB	AC	AD	B	BB	C1	H	HD	K	L	LC	M	N	P	S
YZC80	80-19F165	125	37	165	165	150	100	135	50	80	—	10	285	332	165	130	200	4×ф12
YZC90S	90S24F165	140	37	180	175	155	100	135	56	90	—	10	310	368	165	130	200	4×ф12
YZC90L	90L24F165	140	37	180	175	155	125	160	56	90	—	10	335	393	165	130	200	4×ф12
YZC100L	100L28F215	160	42	205	205	180	140	180	63	100	245	12	380	445	215	180	250	4×ф15
YZC112M	112M28F215	190	52	245	230	190	140	185	70	112	265	12	400	463	215	180	250	4×ф15
YZC132S	132S28F265	216	63	280	270	210	140	205	89	132	315	12	475	559	265	230	300	4×ф15
YZC132M	132H38F265	216	63	280	270	210	178	243	89	132	315	12	515	597	265	230	300	4×ф15
YZC160M	160M42F300	254	73	325	325	255	210	275	108	160	385	15	600	717	300	250	350	4×ф19
YZC160L	160L42F300	254	73	325	325	255	254	320	108	160	385	15	645	761	300	250	350	4×ф19

注：第二軸伸肩到風罩距離約8mm，表中L、LC等外形尺寸為最大值。

B3、B35軸伸尺寸與第二軸伸尺寸碼

中心高	國際標準（IAEC）機座號		D	DA	E	EA	F	FA	G	GB	GD	GF
80	80-19	80-19F165	19	19	40	40	6	6	15.5	15.5	6	6
90S	90S24	90S24F165	24	24	50	50	8	8	20	20	7	7
90L	90L24	90L24F165
100L	100L28	100L28F215	28	28	60	60			24	24
112M	112M28	112M28F215
132S	132S38	132S38F265	38	38	80	80	10	10	33	33	8	8
132M	132M38	132M38F265
160M	160M42	160M42F300	42	42	110	110	12	12	37	37
160L	160L42	160L42F300

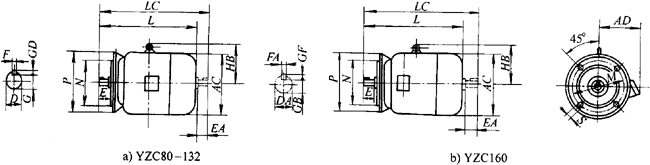

YZC系列（80～160L）外形尺寸（B5）

型號	國際標準（IEC）機座號	AC	AD	HB	L	LC	M	N	P	S
YZC80	8019F165	165	150	—	285	332	165	130	200	4×ф12
YZC90S YZC90L	90S24F165 90L24F165	175	155	—	310 335	368 393	165	130	200	4×ф12
YZC100L YZC112M	100L28F215 112M28F215	205 230	180 190	145 160	380 400	445 463	215	180	250	4×ф15
YZC132S YZC132M	132S38F265 132M38F265	270	210	178	475 515	559 597	265	230	300	4×ф15
YZC160M YZC160L	160M42F300 160L42F300	325	255	255	600 645	717 761	300	250	350	4×ф19

注：第二軸伸肩到風罩距離約8mm，表L、LC等外形尺寸為最大值。

YZC系列（80～160L）B5軸伸尺寸與第二軸伸尺寸

中心高	國際標準（IEC）機座號	D	DA	E	EA	F	FA	G	GB	GD	GF
80	19F165	19	19	40	40	6	6	15.5	15.5	6	6
90S 90L	24F165 24F165	24 24	24 24	50	50	8	8	20	20	7	7
100L 112M	28F215 28F215	28 28	28 28	60	60	8	8	24	24	7	7
132S 132M	38F265 38F265	38 38	38 38	80	80	10	10	33	33	8	8
160M 160L	42F300 42F300	42 42	42 42	110	110	12	12	37	37	8	8

YH系列高轉差率三相異步電動機特點（H80～280mm）

一、概述

YH系列高轉差率異步電動機是Y系列電動機的派生產品，也是取代JHO2系列的更新?lián)Q代產品。該系列電動機的安裝尺寸、功率等級和負載持續率完全符合IEC標準和DIN42673標準。起動性能和力能指標與國際同類高轉差率電動機的先進水平相近。

該電動機具有體積小、重量輕、性能優良、運行可靠的特點。與JGO2系列高轉差率電動機相比，起動性能有顯著提高。

電動機采用高電阻率鋁合金鑄造轉子，具有轉差率高、堵轉轉矩大、堵轉電流小、機械特性軟、能承受沖擊負載的特點，適用于傳動飛輪力矩較大和不均勻沖擊負載以及反轉次數較多的金屬加工機床，如錘擊機、剪切機、沖壓機，鍛冶機等。

電動機的工作方式為斷續周期性工作制S3。如果電動機不能按其額定負載持續率（FC）使用，可以調整電動機的輸出功率，保證電動機正常使用。

電動機的額定電壓為380V，額定頻率50Hz。3kW及以下為Y聯結，4kW及以上為△聯結。

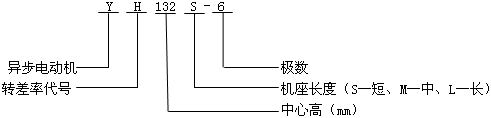

型號含義

YH系列高轉差率三相異步電動機型號標記

二、結構簡介

YH系列電動機的結構基本與Y 系列電動機相同，但轉子采用高電阻鋁合金制造。電動機的絕緣等級為B級，外殼防護等級為IP44，冷卻方式為IC0141。

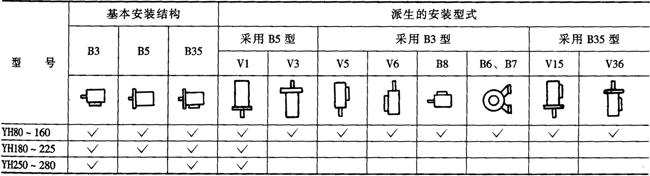

電動機有三種基本結構型式如下。

B3：機座帶底腳，端蓋上無凸緣的結構型式；

B5：機座不帶底腳，端蓋上帶大于機座的凸緣的結構型式；

B35：機座帶底腳，端蓋上帶大于機座的凸緣的結構型式。

注：表中“√”者為結構型式對應的機座號（制造范圍）。

YH系列高轉差率三相異步電動機主要技術數據（H80～280mm）

型號	額定功率/kW	在額定功率時						堵轉 電流	堵轉 轉矩	最大轉矩	轉動慣量 /（kg·m²）	凈重 /kg
型號	額定功率/kW	轉速 /（r/min）	電流/A	負載持續率（％）	轉差率（％）	效率（％）	功率因數	額定電流	額定轉矩	額定轉矩	轉動慣量 /（kg·m²）	凈重 /kg
同步轉速 3000r/min
YH801-2 YH802-2 YH90S-2 YH90L-2 YH100L-2 YH112M-2 YH132S1-2 YH132S2-2 YH160M1-2 YH160M2-2 YH160L-2	0.75 1.1 1.5 2.2 3 4 5.5 7.5 11 15 18.5	2670 2670 2670 2670 2700 2730 2730 2730 2760 2760 2760	1.87 2.63 3.67 5.15 6.89 8.81 11.9 16.0 22.9 30.5 37.4	60 60 40 40 40 40 40 25 25 25 25	11 11 11 11 10 9 9 9 8 8 8	71.0 73.0 73.0 75.5 76.0 77.5 78.0 78.5 81.0 82.0 82.5	0.86 0.87 0.85 0.86 0.87 0.89 0.90 0.91 0.90 0.91 0.91	5.5	2.7	2.7	0.00075 0.0009 0.0012 0.0014 0.00290 0.0055 0.0109 0.0126 0.0377 0.0449 0.055	16 17 22 25 33 45 64 70 117 125 147
同步轉速1500r/min
YH801-4 YH802-4 YH90S-4 YH90L-4 YH100L1-4 YH100L2-4 YH112M-4 YH132S-4 YH132M-4 YH160M-4 YH160L-4 YH180M-4 YH200L-4 YH225S-4 YH225M-4 YH255M-4 YH250M-4 YH280S-4 YH280M-4	0.55 0.75 1.1 1.5 2.2 3.0 4.0 5.5 7.5 11 15 18.5 22 30 37 45 55 75 90	1305 1305 1305 1305 1305 1305 1335 1350 1350 1365 1380 1380 1380 1380 1395 1395 1395 1395 1395	1.65 2.18 2.98 3.96 5.52 7.42 9.51 12.5 17.0 24.3 32.3 38.5 45.2 61.0 74.4 88.9 108 144 172	60 60 60 60 40 40 40 40 40 25 25 25 25 25 25 25 25 15 15	13 13 13 13 13 13 11 10 10 9 8 8 8 8 7 7 7 7 7	66.5 68.0 70.0 72 73 74 77 77.5 78 80 82.0 82.0 83.0 84.0 84.0 84.5 86.0 86.0 86.5	0.76 0.77 0.80 0.80 0.83 0.83 0.83 0.86 0.87 0.86 0.86 0.89 0.89 0.89 0.90 0.91 0.90 0.92 0.92	5.5	2.7	2.7	0.0018 0.0021 0.0021 0.0027 0.0054 0.0067 0.0095 0.0214 0.0296 0.0747 0.0918 0.139 0.158 0.262 0.406 0.469 0.66 1.12 1.46	17 18 22 27 34 38 43 68 81 123 144 182 190 270 284 320 427 562 667
同步轉速1000r/min
YH90S-6 YH90L-6 YH100L-6 YH112M-6 YH132S-6 YH132M1-6 YH132M2-6 YH160M-6 YH160L-6 YH180L-6 YH200L1-6 YH200L2-6 YH225M-6 YH250M-6 YH280S-6 YH280M-6	0.75 1.1 1.5 2.2 3.0 4.0 5.5 7.5 11 15 18.5 22 30 37 45 55	870 870 880 880 900 900 900 890 890 910 920 920 930 930 930 930	2.48 3.46 4.28 6.02 7.69 10 13.6 17.8 25.8 33.5 39.8 46.6 62.7 75.2 90.9 110	60 60 40 40 40 40 40 25 25 25 25 25 25 25 25 25	13 13 12 12 10 10 10 11 11 9 8 8 8 7 7 7	66.5 67 70 73 76 77 78 79 80 82 82 82.5 83 84 84.5 85	0.69 0.72 0.76 0.76 0.78 0.79 0.79 0.81 0.81 0.83 0.86 0.87 0.87 0.89 0.89 0.89	5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.5 5.5 5.5 5.5	2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5	2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5	0.0029 0.0035 0.0069 0.0138 0.0286 0.0357 0.0449 0.0881 0.116 0.207 0.315 0.360 0.547 0.834 139 1.65	23 25 33 45 63 73 84 119 147 195 220 250 292 408 536 595
同步轉速750r/min
YH132S-8 YH132M-8 YH160M1-8 YH160M2-8 YH160L-8 YH180L-8 YH200L-8 YH225S-8 YH225M-8 YH250M-8 YH280S-8 YH280M-8	2.2 3.0 4.0 5.5 7.5 11 15 18.5 22 30 37 45	660 660 670 670 670 675 683 683 683 690 690 690	6.27 8.21 10.5 13.9 18.5 27.3 36.6 45 51.6 67.4 84.6 99.8	60 60 60 60 60 25 25 25 25 25 25 25	12 12 11 11 11 10 9 9 9 8 8 8	73 74 77 78 79 76.5 77.5 80 81 81.5 82.0 82.5	0.73 0.75 0.75 0.77 00.78 0.80 0.80 0.78 0.80 0.83 0.81 0.83	4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5	2.6 2.6 2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.4	2.6 2.6 2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.4	0.0314 0.0395 0.0753 0.0931 0.126 0.203 0.339 0.491 0.547 0.834 1.39 1.65	63 79 118 119 145 184 250 266 292 405 520 592

在不同負載下電動機的輸出功率

型號	YH系列在不同負載下電動機的輸出功率
型號	Fc=15％	Fc=25％	Fc=40％	Fc=60％	Fc=100％
YH801-2 YH802-2 YH90S-2 YH90L-2 YH100L-2 YH112M-2 YH132S1-2 YH132S2-2 YH160M1-2 YH160M2-2 YH160L-2	1.0 1.5 1.8 2.7 3.8 5.0 7.0 8.5 12.5 17 21	0.9 1.3 1.6 2.4 3.3 4.4 6.0 7.5 11 15 18.5	0.8 1.2 1.5 2.2 3.0 4.0 5.5 6.7 9.8 13.5 16.5	0.75 1.1 1.3 2.0 2.7 3.6 5.0 6.0 8.8 12 14.5	0.65 1.0 1.1 1.8 2.4 3.2 4.4 5.3 7.8 10.6 13
YH801-4 YH802-4 YH90S-4 YH90L-4 YH100L1-4 YH100L2-4 YH112M-4 YH132S-4 YH132M-4 YH160M-4 YH160L-4 YH180M-4 YH180L-4 YH200L-4 YH225S-4 YH225M-4 YH250M-4 YH280S-4 YH280M-4	0.75 1.0 1.5 2.0 2.8 3.8 5.0 7.0 9.5 12.5 16 21 25 34 42 51 62 75 90	0.65 0.9 1.4 1.8 2.5 3.3 4.5 6.0 8.4 11 15 18.5 22 30 37 45 55 66 79	0.6 0.8 1.2 1.6 2.2 3.0 4.0 5.5 7.5 9.8 13 16.5 20 27 33 40 49 59 70	0.55 0.75 1.1 1.5 2.0 2.7 3.6 5.0 6.6 8.8 11.5 14.8 17.8 24 29 35 43 52 62	0.48 0.66 1.0 1.3 0.8 2.4 3.2 4.3 6.0 7.6 10 13 15.8 21 25 30 37 45 54
YH90S-6 YH90L-6 YH100L-6 YH112M-6 YH132S-6 YH132M1-6 YH132M2-6 YH160M-6 YH160L-6 YH180L-6 YH200L1-6 YH200L2-6 YH225M-6 YH250M-6 YH280S-6 YH280M-6	1.0 1.5 1.9 2.7 3.7 5.0 6.5 8.5 12.5 17 21 25 34 42 51 62	0.9 1.3 1.7 2.4 3.2 4.3 6.0 7.5 11 15 18.5 22 30 37 45 55	0.8 1.2 1.5 2.2 3.0 4.0 5.5 7.0 10 13.5 17 20 27 34 41 50	0.75 1.1 1.3 1.9 2.6 3.5 4.5 6.0 8.5 11.5 14.5 17 23 29 35 42	0.6 0.9 1.1 1.7 2.3 3.0 4.0 5.0 7.5 10 12.5 15 20 25 31 37
YH132S-8 YH132M-8 YH160M1-8 YH160M2-8 YH160L-8 YH180L-8 YH200L-8 YH225S-8 YH225M-8 YH250M-8 YH280S-8 YH280M-8	3.2 4.4 6.0 8.1 10.1 12.5 17 21 25 34 42 52	2.8 3.8 5.1 7.1 8.7 11 15 18.5 22 30 37 45	2.7 3.7 5.0 6.5 8.5 10.5 14 18 21 29 35 43	2.2 3.0 4.0 5.5 7.5 8.5 11.5 14.5 17 23 28 34	1.9 2.6 3.4 4.7 6.5 7.2 10 12.5 14.5 20 24 29

注：表中各FC下的輸出功率為近似計算值；FC為100％，則表示電動機作為連續工作制（S1）運行。

接線盒管螺紋直徑

型號	管螺紋直徑	出線孔直徑
YH80～90 YH100～132 YH160～180 YH200～225 YH250～280	M24×1.5—6H M30×2—6H M36×2—6H M48×2—6H M64×2—6H	11 13 25 36 51

YH系列高轉差率三相異步電動機外形尺寸（H80～280mm）

YH系列電動機外形及安裝尺寸圖（B3）

YH系列高轉差率三相異步電動機外形尺寸（H80～280mm）

中心高	國際標準 機座號	A	AA	AB	AC	AD	B	BB	C	H	HC	HD	K	L	LC
80	80-19	125	37	165	165	150	100	135	50	80	170	245	10 12	285	332
90S	90S24	140	37	180	175	155	100	135	56	90	190			310	368
90L	90L-24	140	42	180	175	155	125	160	56	90	—			335	393
100L	100L28	160	42	205	205	180	140	180	63	100				380	445
112M	112M28	190	52	245	230	190		185	70	112		265		400	463
132S	132S38	216	63	280	270	210		205	89	132		315		475	559
132M	132M38	216	63	280	270	210	178	243	89	132		315		515	597
160M	160M42	254	73	330	335	255	210	275	108	160		385	15	600	717
160L	160L42	254		330	335	255	254	320	108	160		385		645	761
180M	180M48	279		355	360	285	241	315	121	180		430		670	783
180L	180L48	279		355	360	285	279	353	121	180		430		710	821
200L	200L55	318		395	400	310	305	378	133	200		475	19	775	881
225S	225S60	356	83	435	450	345	286	382	149	225		530		820	934
225M	225M60	356	83	435	450	345	311	407	149	225		530		845	959
250M	250M65	406	88	490	495	385	349	458	168	250		575	24	930	1036
280S	280S75	457	93	550	555	410	368	535	190	280		640		1000	1147
280M	280M75	457	93	550	555	410	419	586	190	280		640		1050	1198

YH系列電動機外形及安裝尺寸圖（B35）

YH系列高轉差率三相異步電動機外形尺寸（H80～280mm）

中心高	國際標準機座號	A	AA	AB	AC	AD	B	BB	C1	H	HD	K	L	LC	M	N	P	S
80	80-19F165	125	37	165	165	150	100	135	50	80	—	10	285	332	165	130	200	4×ф12
90S	90S24F165	140		180	175	155			56	90			310	368
90L	90L24F165						125	160					335	393
100L	100L28F215	160	42	205	205	180	140	180	63	100	245	12	380	445	215	180	250	4×ф15
112M	112M28F215	190	52	245	230	190		185	70	112	265		400	463
132S	132S38F265	216	63	280	270	210		205	89	132	315		475	559	265	230	300
132M	132M38F265						178	243					515	597
160M	160M42F300	254	73	330	325	255	210	275	108	160	385	15	600	717	300	250	350	4×ф19
160L	160L42F300						254	320					645	761
180M	180M48F300	279		355	360	285	241	315	121	180	430		670	783
180L	180L48F300						279	353					710	821
200L	200L55F350	318		395	400	310	305	378	133	200	475	19	775	881	350	300	400
225S	225S60F400	356	83	435	450	345	286	382	149	225	530		820	934	400	350	450	8×ф19
225M	225M60F500						311	407					845	959
250M	250M65F500	406	88	490	495	385	349	458	168	250	575	24	930	1036	500	450	550
280S	280S75F500	457	93	550	555	410	368	535	190	280	640		1000	1147
280M	280M75F500						419	586					1050	1198

YH系列電動機B3、B35安裝的軸伸尺寸與第二軸伸尺寸表

中心高	國際標準機座號		D	DA	E	EA	F	FA	G	GB	GD	GF
80	80-19	80-19F165	19	19	40	40	6	6	15.5	15.5	6	6
90S	90S24	90S24F165	24	24	50	50	8	8	20	20	7
90L	90L24	90L24F165
100L	100L28	100L28F215	28	28	60	60			24	24
112M	112M28	112M28F215
132S	132S38	132S38F265	38	38	80	80	10	10	33	33	8
132M	132M38	132M38F265
160M	160M42	160M42F300	42	42	110	110	12	12	37	37
160L	160L42	160L42F300
180M	180M48	180M48F300	48	48			14	14	42.5	42.5	9	9
180L	180L48	180L48F300
200L	200L55	200L55F350	55	55			16	16	49	49	10	10
225S	225S60	225S60F400	60		140		18		53		11
225M	225M65	225M60F400
250M	250M65	250M65F500	65	55					58
280S	280S75	280S75F500	75	60		140	20	18	67.5	53	12	11
280M	280M75	280M75F500

YH系列電動機外形及安裝尺寸圖（B5）

YH系列高轉差率三相異步電動機外形尺寸（H80～280mm）

中心高	國際標準機座號	AC	AD	HB	L	LC	M	N	P	S
80	19F165	165	150		285	332	165	130	200	4×ф12
90S	24F165	175	155		310	368
90L					335	393
100L	28F215	205	180	145	380	445	215	180	250	4×ф15
112M		230	190	160	400	463
132S	38F265	270	210	178	475	559	265	230	300
132M					515	597
160M	42F300	325	255	215	600	717	300	250	350	4×ф19
160L					645	761
180M	48F300	360	285	250	670	783
180L					710	821
200L	55F350	400	310	280	775	881	350	300	400
225S	60F400	450	345	298	820	934	400	350	450
225M					845	959

注：第二軸伸肩到風罩距離約8mm，其中L、LC等外形尺寸為最大值。

YH系列電動機B5安裝軸伸尺寸與第二軸伸尺寸

中心高	國際標準機座號	D	DA	E	EA	F	FA	G	GB	GD	GF
80	19F165	19	19	40	40	6	6	15.5	15.5
90S 90L	24F165	24	24	50	50	8	8	20	20	7	7
100L 112M	28F215	28	28	60	60	8	8	24	24	7	7
132S 132M	38D265	38	38	80	80	10	10	33	33	8	8
160M 160L	42F300	42	42	110	110	12	12	, 37	37	8	8
180M 180L	48F300	48	48			14	14	42.5	42.5	9	9
200L	55F350	55	55			16	16	49	49	10	10
225S 225M	60F400	60	60	140		18	16	53	49	11	10

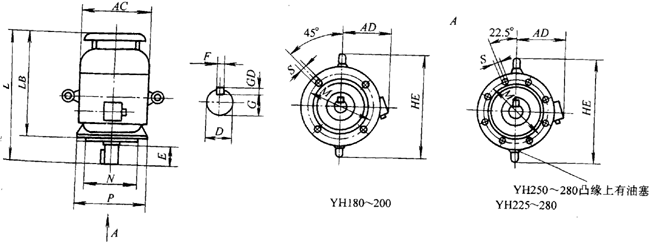

YH系列電動機外形及安裝尺寸圖（V1）

中心高	國際標準機座號	AC	AD	L	LB	D	E	F	G	GD	HE	M	N	P	S
180M	48F300	360	285	730	620	48	110	14	42.5	9	500	300	250	350	4×ф19
180L				770	660
200L	55F350	400	310	850	740	55		16	49	10	550	350	300	400
225S	60F400	450	345	910	770	60	140	18	53	11	610	400	350	450	8×ф19
225M				935	795
250M	65F500	495	385	1035	895	65			58		650	500	450	550
280S	75F500	555	410	1120	980	75		20	67.5	12	720
280M				1170	1030
