      MN系列圓柱蝸桿減速機的性能特點及場所條件


      性能特點


      1.MN系列圓柱蝸桿減速機是在模塊組合體系的基礎上設計的，可以方便地配用各種型式的電動機或采用其它動力輸入。同種機型可配用多種功率的電動機。容易實現各種機型之間的組合聯接。


      2.MN系列圓柱蝸桿減速機是斜齒輪級與蝸輪級的組合，單機型效率最高達89%。


      3.傳動比劃分細，范圍廣。組合機型可以形成較大的傳動比，輸出轉速低。


      4.安裝形式多樣：可任意底腳、B5法蘭或B14法蘭安裝。底腳安裝減速機有兩個機加工的底腳安裝平面，空心軸安裝（37除外）有兩種內徑可供選擇。


      場所條件


      1.環境溫度-40℃~50℃。（0℃以下啟動時潤滑油要加熱到0℃以上。）


      2.海拔不超過1000米。


      3.輸入轉速不大于1800rpm，齒輪最高圓周速度不超過22m/s。


      4.可用于正反運轉。


      5.無行業限制。


      6.其他條件下使用請與生產廠家聯系。





      MN系列圓柱蝸桿減速機的選型指南


      選型指南


      圓柱蝸桿減速機總的工況系數fA的計算方法如下：


      fA=fAL×fA1×fA2


      fAL—載荷特性及每天運行時間系數


      fA1—環境溫度系數


      fA2—循環時間系數


      負載類型


      Ⅰ均勻負載，慣性加速系數≤0.2


      Ⅱ中等沖擊負載，慣性加速系數≤3


      Ⅲ強烈沖擊負載，慣性加速系數≤10


      如果慣性加速系數＞10，請與我公司技術部聯系。






      使用系數fB已在后面的選型參數表中列出。


      允許的軸伸徑向載荷及軸向載荷


      輸出軸端允許的徑向載荷及軸向載荷資料，請與我工司技術部聯系。


      減速機的使用與維護請參閱隨機附帶的《減·變速機使用說明書》。





      MN系列圓柱蝸桿減速機的結構形式

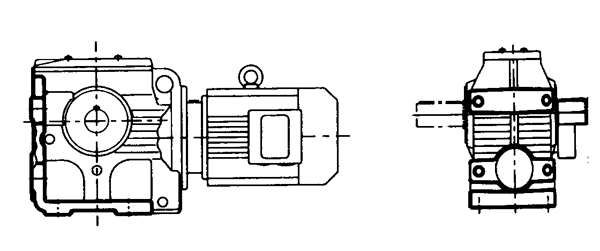

            MN型底腳安裝圓柱蝸桿減速機


      MN系列圓柱蝸桿減速機的結構形式

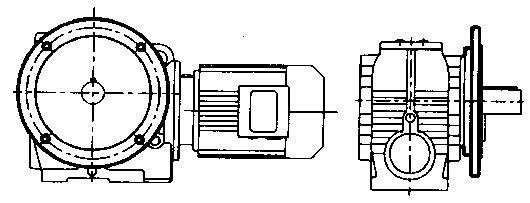

      MNF型


                 B5法蘭安裝圓柱蝸桿減速機


      MN系列圓柱蝸桿減速機的結構形式

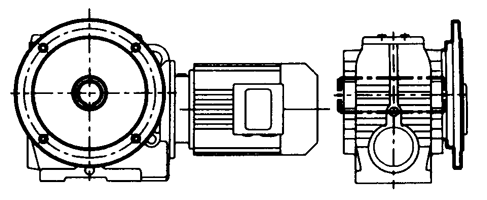

                MNAF型


                B5法蘭空心軸安裝圓柱蝸桿減速機


      MN系列圓柱蝸桿減速機的結構形式


                MNA型


                空心軸安裝圓柱蝸桿減速機


      MN系列圓柱蝸桿減速機的結構形式





      MN系列圓柱蝸桿減速機的結構形式2

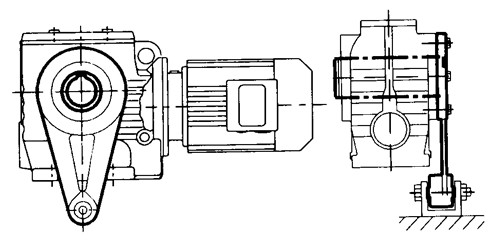

      .MNAT型


      空心軸安裝防轉臂固定圓柱蝸桿減速機


      MN系列圓柱蝸桿減速機的結構形式2

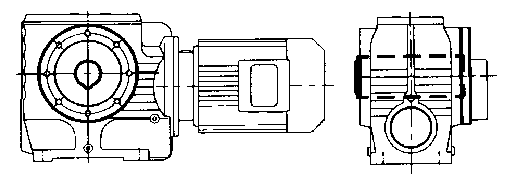

      MNAZ型


      B14法蘭空心軸安裝圓柱蝸桿減速機


      MN系列圓柱蝸桿減速機的結構形式2

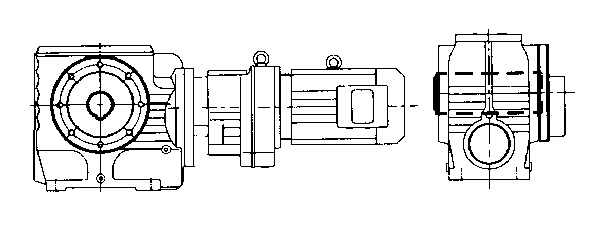

      MN..MD型


      MN系列與MD..7系列組合減速機


      MN系列圓柱蝸桿減速機的結構形式2

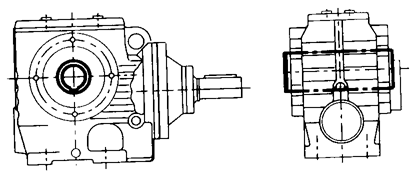

      MN..S型


      輸入軸型，即配輸入軸不配電動機的圓柱蝸桿減速機


      MN系列圓柱蝸桿減速機的結構形式2

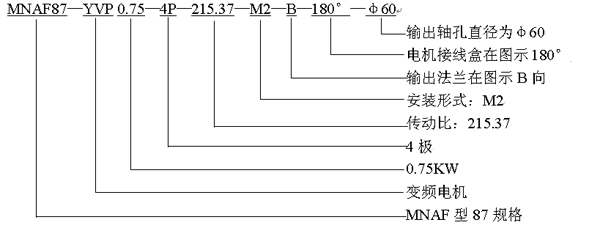

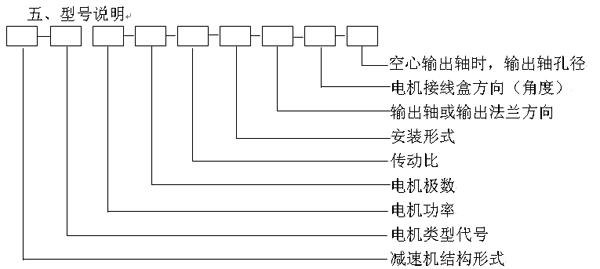

      MN系列圓柱蝸桿減速機的型號說明


      MN系列圓柱蝸桿減速機的型號說明


      MN系列圓柱蝸桿減速機的型號說明


      注：1.輸入軸型沒有電動機的各項內容。


          2.無特別說明時Y系列電動機茷貨按IP54防護等級。


          3.不注明安裝形式時，按安裝形式圖中M1安裝形式供貨。


          4.不注明接線盒角度時，按安裝形式圖中0度位置供貨。


          5.MN、MNF、MNAF、MNAZ型減速機不注明輸出軸或輸出法蘭方向時，按安裝

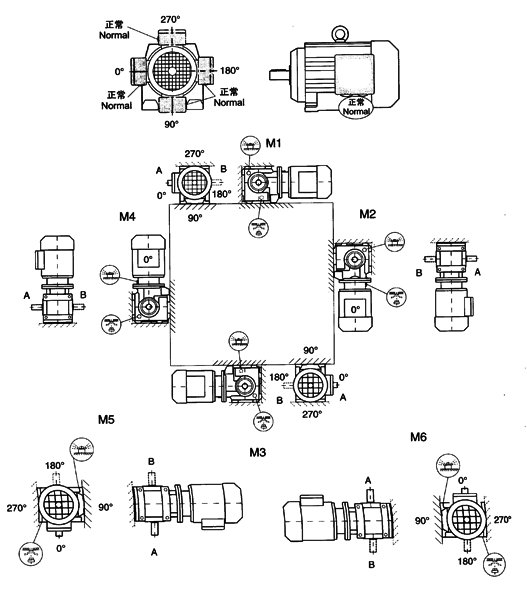

          形式圖（見205-210頁）中A向供貨。


          6.對輸出旋轉方向與輸入旋轉方向有特殊要求的用戶，請與生產廠家聯系。





      MN..系列圓柱蝸桿減速機聯接法蘭L2長度表及電機類型代號和選型參數表釋義




















      電










      機










      機










      座










      號


































      型










      號



      63



      71



      80



      90



      100



      112



      132



      160



      180





      MN..37



      56



      56



      56



      56



      —



      —



      —



      —



      —





      MN..47



      56



      57



      72



      72



      68



      68



      90



      —



      —





      MN..57



      56



      57



      72



      72



      68



      68



      90



      —



      —





      MN..67



      56



      57



      72



      72



      68



      68



      90



      —



      —





      MN..77



      56



      57



      68



      68



      68



      68



      90



      —



      —





      MN..87



      —



      —



      62



      62



      74



      74



      83



      119



      —





      MN..97



      —



      —



      —



      50



      50



      50



      70



      113



      113


      電機類型代號










      Y系列



      Y



      防爆電機



      YB



      直流電機



      Z





      制動電機



      YEJ



      輥道電機



      YG



      變頻電機



      YVP


      選型參數表釋義










      電機功率


      （kW）



      輸出轉速


      （r/min）



      輸出轉矩


      （N·m）



      傳動比


      （i）



      使用系數


      （fB）



      機型號



      電機極數



      重量


      （kg）





      0.75



      4.8


      5.3


      5.7


      6.0


      6.5


      6.9



      972


      886


      830


      780


      736


      696



      292.00


      264.00


      245.88★


      229.78


      215.37


      202.40



      2.2


      2.4


      2.6


      2.8


      2.9


      3.1



      MN   87


      MNA  87


      MNF  87


      MNAF87









      4P


      4P


      4P


      4P









      121


      119


      141


      136










      1.★表示該傳動比減速機不能做電機直聯，即不能取消聯接法蘭L2尺寸。


      2.選型參數表中的機型可與該欄中的任一傳動比搭配。


      3.選型參數表中的參數也適用于MNAZ、MNAT機型。

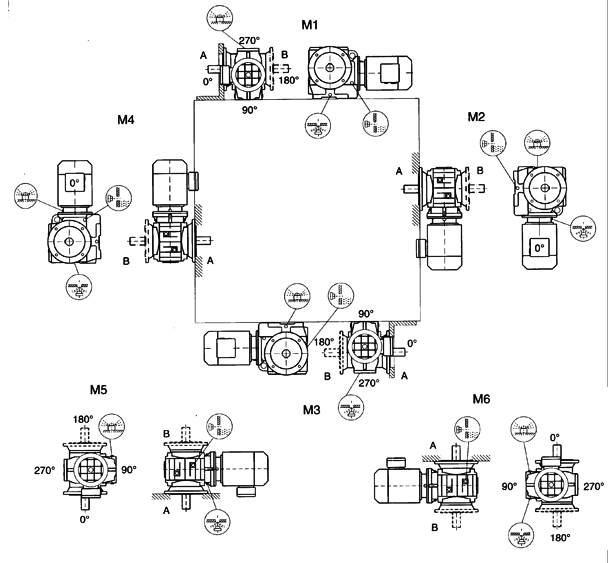

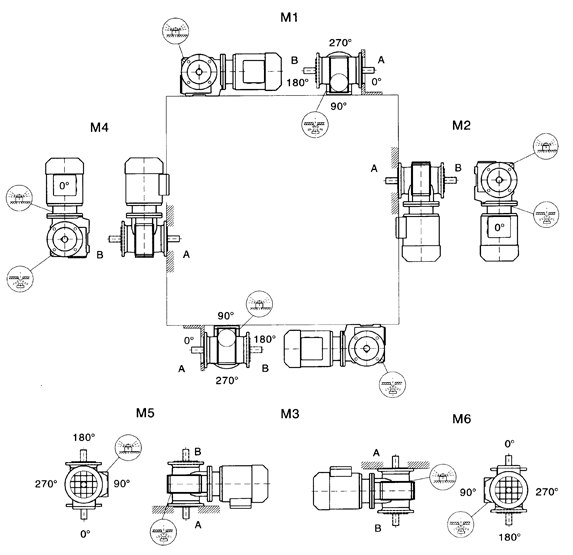

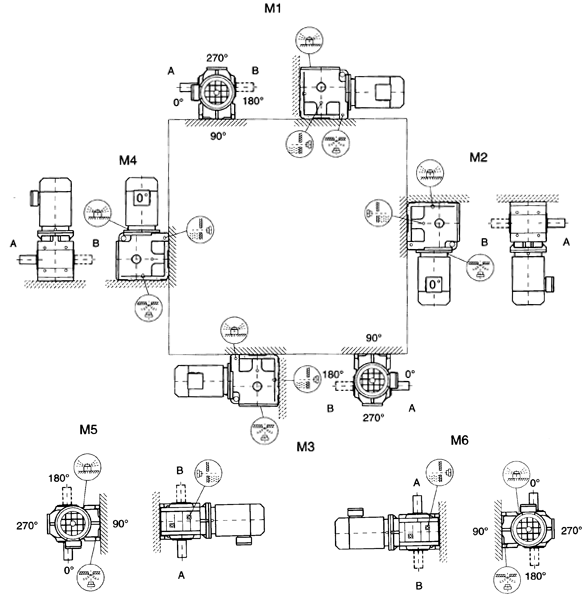

      MNF/MNAF/MNAZ47-97安裝形式圖


      MNF/MNAF/MNAZ47-97安裝形式圖
