      一、概述
      YR系列(IP23)異步電動機為一般用途繞線轉子三相異步電動機,符合IEC標準,功率等級和安裝尺寸的對應關系與德國DIN42678標準相同。
      該電動機具有效率高、過載能力強、結構可靠、外形美觀等優點。特別是電動機的轉子參數全國統一,給用戶配磁互換帶來方便。
      電動機能在較小的起動電流下,提供較大的起動轉矩,并能在一定的范圍內調速。
      電動機可以廣泛地使用壓縮機、榨油機、紡織機、拔比機、傳輸帶、印刷機等機械。
      電動機外殼防護等級IP23,適合用于不含易燃易爆或腐蝕氣體而較為清潔的自然場所中。
      電動機與YR系列(IP44)比較,具有體積小,而容量大。
      電動機的額定頻率為50Hz,額定電壓為380V,定子為△聯結,轉子為Y聯結。
      電動機的起動方法,是在轉子回路中串接起動電阻或頻敏變阻器等起動裝置。

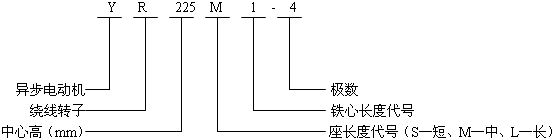

      型號含義
      YR系列(IP23)三相異步電動機型號標記
      二、結構簡介
      YR系列為繞線轉子電動機,外殼防護等級為IP23,定、轉子繞組的絕緣等極均為B級,安裝結構型式為IMB3;機座帶底腳,端蓋上無凸緣。
      電動機機座為鑄鐵制成,出風口有防護柵。端蓋也為鑄鐵制成,進風口也有防護柵。定子鐵心用優質沖片疊成。
      YR系列定子繞組用高強度聚酯漆包圓銅線,使用DMD絕緣材料,繞組的機械強度和絕緣強度高。轉子的零件,如電刷為金屬石墨電刷。集電環的結構基本上達到全國統一,實現了標準化,提高了易損件的互換性,便于維護和修理。
      電動機的軸承采用專用軸承。軸伸為單軸伸。
      YR系列的出線盒,從軸伸端看,位于電動機的右側,如用戶要求,也可置于左側。出線盒座的位置可以改裝成水平或垂直方向出線。接線板上有六個出線端,盒內有接地標志。

      型  號
      額定
      功率
      /kW
      滿  載  時
      最大轉矩
      轉子電壓/A
      轉子電流/A
      噪聲(聲
      功率級)
      /dB(A)
      轉動慣量
      /(kg·m2
      重量
      /kg
      轉速
      /(r/min)
      電流
      380V/A
      效率
      (%)
      功率因數
      額定轉矩
      同步轉速1500r/min
      YR160M-4
      7.5
      1421
      16.0
      84.0
      0.84
      2.8
      260
      19
      83
      0.099

      YR160L1-4
      11
      1434
      22.6
      86.5
      0.85
      2.8
      275
      26
      83
      0.122

      YR160L2-4
      15
      1444
      30.2
      87.0
      0.85
      2.8
      260
      37
      85
      0.149

      YR180M-4
      18.5
      1426
      36.1
      87.0
      0.88
      2.8
      197
      61
      85
      0.25

      YR180L-4
      22
      1434
      42.5
      88.0
      0.88
      3.0
      232
      61
      85
      0.273

      YR200M-4
      30
      1439
      57.7
      89.0
      0.88
      3.0
      255
      76
      89
      0.455

      YR200L-4
      37
      1448
      70.2
      89.0
      0.88
      3.0
      316
      74
      89
      0.533
      335
      YR225M1-4
      45
      1442
      86.7
      89.0
      0.88
      2.5
      240
      120
      92
      0.65
      350
      YR225M2-4
      55
      1148
      104.7
      90.0
      0.88
      2.5
      288
      121
      92
      0.74
      380
      YR250S-4
      75
      1453
      141.7
      90.5
      0.89
      2.5
      449
      105
      92
      1.338
      440
      YR250M-4
      90
      1457
      167.9
      91.0
      0.89
      2.5
      524
      107
      92
      1.5
      490
      280S-4
      110
      1458
      210.3
      91.5
      0.89
      3.0
      349
      196
      92
      2.275

      280M-4
      132
      1463
      239.0
      92.5
      0.89
      3.0
      419
      194
      92
      2.598
      880
      同步轉速1000r/min
      YR160M-6
      5.5
      949
      12.7
      82.5
      0.77
      2.5
      279
      13
      79
      0.143

      160L-6
      7.5
      949
      16.9
      83.5
      0.78
      2.5
      260
      19
      80
      0.164
      160
      180M-6
      11
      940
      24.2
      84.5
      0.78
      2.8
      146
      50
      80
      0.313

      YR180L-6
      15
      947
      32.6
      85.5
      0.79
      2.8
      187
      53
      83
      0.37

      200M-6
      18.5
      949
      39
      86.5
      0.81
      2.8
      187
      65
      83
      0.543

      200L-6
      22
      955
      45.5
      87.5
      0.82
      2.8
      224
      63
      83
      0.638
      315
      225M1-6
      30
      955
      59.4
      87.5
      0.85
      2.2
      227
      86
      86
      0.809
      335
      225M2-6
      37
      964
      73.1
      89
      0.85
      2.2
      287
      82
      86
      0.934
      365
      250S-6
      45
      966
      88
      89
      0.85
      2.2
      307
      93
      89
      1.653
      450
      250M-6
      55
      967
      105.7
      89.5
      0.86
      2.2
      359
      97
      89
      1.88
      490
      280S-6
      75
      969
      141.8
      90.5
      0.88
      2.5
      392
      121
      92
      2.88

      280M-6
      90
      972
      166.7
      91
      0.89
      2.5
      481
      118
      92
      3.513
      880
      同步轉速750r/min
      YR160M-8
      4
      703
      10.5
      81
      0.71
      2.2
      262
      11
      77
      0.142

      160L-8
      5.5
      705
      14.2
      81.5
      0.71
      2.2
      243
      15
      77
      0.162
      160
      180M-8
      7.5
      692
      18.4
      82
      0.73
      2.2
      105
      49
      80
      0.309

      180L-8
      11
      399
      26.8
      83
      0.73
      2.2
      140
      53
      80
      0.368

      200M-8
      15
      706
      36.1
      85
      0.73
      2.2
      153
      64
      83
      0.536

      200L-8
      18.5
      712
      44
      86
      0.73
      2.2
      187
      64
      83
      0.63

      225M1-8
      22
      710
      48.6
      86
      0.78
      2.0
      161
      90
      83
      0.791
      365
      225M2-
      30
      713
      65.3
      87
      0.79
      2.0
      200
      97
      86
      0.905
      390
      250S-8
      37
      715
      78.9
      87.5
      0.79
      2.0
      218
      110
      86
      1.605
      450
      250M-8
      45
      720
      95.5
      88.5
      0.79
      2.0
      264
      109
      88
      1.833
      500
      280S-8
      55
      723
      114
      89
      0.82
      2.2
      279
      125
      88
      2.638

      280M-8
      75
      725
      152.1
      90
      0.82
      2.2
      359
      131
      91
      3.428
      880

      注:振動速度有效值:H160~200m為2.8mm/s;H225~280mm為4.5mm/s。
