     一、概述

YGB系列電動機是Y系列電動機的結構派生產品。電動機為自扇冷式籠型轉子，為管道泵專用產品。該電動機具有專門的凸緣端蓋，是驅動輸送管道泵的理想動力，使用可靠，維護方便。

YGB系列主要用于高層建筑、制冷機與鍋爐用水、冷卻塔上水、遠距離輸送水、園林噴灌及石油化工行業管道的增壓、循環、輸送場合。

使用條件額定電壓為380V；額定頻率為50H_Z;環境溫度不超過40℃；海拔不超過1000m；工作方式為連續工作制（S1）。

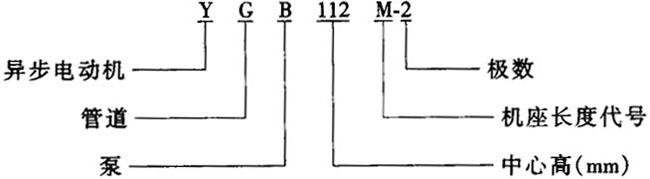

型號含義



       二、結構簡介

管道電動機結構形式為B5，立式安裝，軸伸短凸緣與管道相連接，凸緣與電機端蓋的距離較大，由四條筋與管道泵相連接成一體，為保證運行可靠，在凸緣軸孔中增設密封臺階，安裝管道泵時，用彈簧橡膠密封裝置加以密封，在端蓋出口處安裝一個甩水圈，以防管道泵運行時液體進入電機內部。

表1

YGB系列外形及安裝尺寸圖（B5）

表2             （單位：mm）
