      S系列斜齒輪-蝸桿減速器與無級變速器組合的型號與標記

      (1)       型號
      a.       MB-Y-SA型一直聯軸裝式變減速器;
      b.       MB-Y-SF型一直聯軸伸法蘭式變減速器
      c.       MB-Y-S型一直聯軸伸式變減速器;
      d.       MB-Y-SAF型一直聯軸裝法蘭式變減速器。

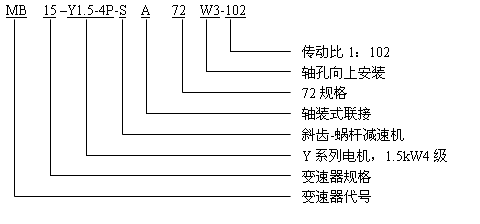

      (2)       標記

      S系列斜齒輪-蝸桿減速器與無級變速器組合的型號與標記

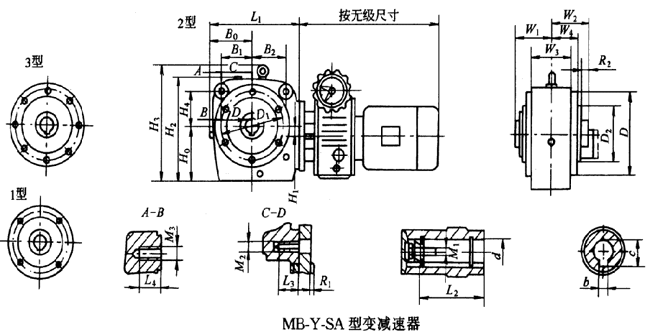

      MB-Y-SA型減速機的外型與主要尺寸

      S系列斜齒輪-蝸桿減速器與無級變速器組合

      型 號
      安   裝   尺   寸
      H0
      D1
      M2
      L3
      D2
      (h7)
      R1
      H4
      B1
      B2
      M3
      L4
      R2
      SA32
      80
      95
      M6
      8
      80
      3
      50
      50
      60
      M10
      15
      3
      SA42
      100
      115
      M8
      12
      95
      3
      60
      60
      70
      M12
      20
      4.5
      SA52
      112
      130
      M8
      12
      110
      3.5
      70
      70
      80
      M12
      20
      5
      SA62
      145
      165
      M10
      16
      130
      3.5
      85
      85
      100
      M16
      25
      4
      SA72
      180
      215
      M12
      18
      180
      4
      105
      105
      115
      M20
      30
      5.5
      SA82
      232
      265
      M12
      20
      230
      4
      120
      120
      120
      M24
      36
      5
      SA92
      285
      350
      M16
      26
      300
      5
      160
      160
      160
      M30
      45
      6




      型號
      軸 伸 尺 寸
      外 形 尺 寸
      備注
      d
      (H7)
      b
      c
      L2
      M1
      L1
      D
      B0
      W1
      W2
      W3
      W4
      H1
      H2
      H3
      SF32
      20
      6
      22.8
      104
      M6
      150
      112
      63
      63
      60
      103
      57
      3
      143
      1型
      SF42
      25
      8
      28.3
      122
      M10
      197
      135
      83
      72
      70
      103
      63
      7
      179
      1型
      30
      8
      33.3
      SF52
      30
      8
      33.3
      127
      M12
      208
      152
      91
      75
      73
      103
      63
      12
      204
      2型
      35
      10
      38.3
      SF62
      40
      12
      43.3
      156
      M16
      253
      192
      108
      93
      90
      135
      81
      18
      257
      295
      2型
      45
      14
      48.8
      SF72
      50
      14
      53.8
      188
      M20
      315
      243
      132
      112
      109
      161
      98
      29
      321
      358
      2型
      60
      18
      64.4
      SF82
      60
      18
      64.4
      220
      M20
      365
      292
      156
      129
      125
      171
      104
      30
      385
      444
      3型
      70
      20
      74.9
      SF92
      70
      20
      74.9
      265
      M24
      458
      384
      202
      154
      150
      207
      125
      55
      490
      554
      3型



      MB-Y-SF型變減速器的外型及主要尺寸

      型 號
      安 裝 尺 寸
      軸 伸 尺 寸
      外 形 尺 寸
      備注
      H0
      D1
      d0
      D2
      (h7)
      R
      d
      ι
      b
      c
      S
      L1
      D
      B0
      W1
      W2
      W3
      H1
      H2
      H3
      SF32
      80
      100
      7
      80
      3.5
      20k6
      40
      6
      22.5
      M8
      150
      120
      63
      59
      115
      103
      3
      143
      1型
      SF42
      100
      130
      9
      110
      3.5
      25k6
      50
      8
      28
      M8
      197
      160
      83
      64
      136
      103
      7
      179
      1型
      SF52
      112
      165
      11
      130
      3.5
      30k6
      60
      8
      33
      M8
      208
      200
      91
      64
      157
      103
      12
      204
      1型
      SF62
      145
      165
      11
      130
      3.5
      35k6
      70
      10
      38
      M10
      253
      200
      108
      82
      190
      135
      18
      257
      295
      1型
      SF72
      180
      215
      14
      180
      4
      45k6
      90
      14
      48.5
      M10
      305
      250
      132
      96
      228
      161
      29
      321
      358
      1型
      SF82
      232
      300
      18
      250
      5
      60m6
      120
      18
      64
      M12
      365
      350
      156
      105
      280
      171
      30
      385
      444
      3型
      SF92
      285
      400
      18
      350
      5
      70m6
      140
      20
      74.5
      M12
      458
      450
      202
      124
      329
      207
      55
      490
      554
      3型

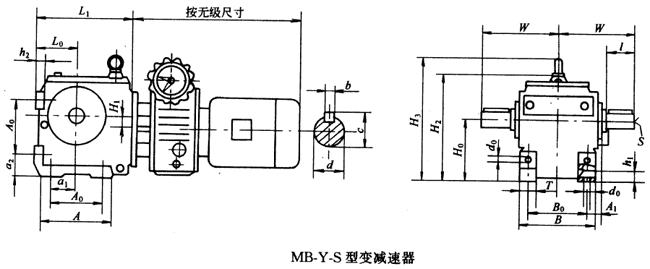

      MB-Y-S型變減速器的外形及主要尺寸

      MB-Y-S型變減速器的外形及主要尺寸

      型 號
      安 裝 尺 寸
      軸 伸 尺 寸
      外 形 尺 寸
      H0
      A0
      B0
      A1
      a1
      a2
      L0
      d0
      d
      ι
      b
      c
      S
      L1
      A
      B
      W
      H1
      H2
      H3
      h1
      h 2
      T
      S32
      80
      63
      90
      15
      35
      40
      63
      9
      20k6
      40
      6
      22.5
      M8
      153
      90
      110
      100
      3
      143
      10
      10
      32
      S42
      100
      80
      100
      15
      35
      35
      75
      11
      25k6
      50
      8
      28
      M8
      190
      112
      124
      115
      7
      163
      15
      14
      34
      S52
      112
      100
      110
      19
      45
      35
      80
      11
      30k6
      60
      8
      33
      M8
      201
      145
      136
      134
      12
      190
      16
      16
      35
      S62
      140
      130
      130
      25
      60
      40
      106
      14
      35k6
      70
      10
      38
      M10
      253
      195
      160
      160
      18
      231
      277
      20
      18
      38
      S72
      180
      135
      150
      30
      75
      70
      125
      18
      45k6
      90
      14
      45.8
      M10
      308
      216
      185
      195
      29
      291
      336
      25
      25
      45
      S82
      225
      180
      200
      35
      92
      82
      150
      22
      60m6
      120
      18
      64
      M12
      360
      260
      250
      255
      30
      372
      434
      34
      30
      55
      S92
      280
      235
      250
      30
      115
      90
      180
      26
      70m6
      140
      20
      74.5
      M12
      438
      320
      300
      295
      55
      455
      529
      40
      35
      65

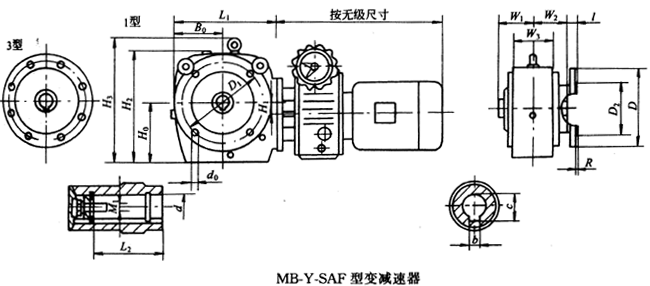

      MB-Y-SAF型變減速器的外形及主要尺寸

      S系列斜齒輪-蝸桿減速器與無級變速器組合

      型號
      安 裝 尺 寸
      軸 伸 尺 寸
      外 形 尺 寸
      備注
      H0
      D1
      d0
      D2
      (h7)
      R
      d
      (h7)
      b
      c
      L2
      M1
      ι
      L1
      D
      B0
      W1
      W2
      W3
      H1
      H2
      H3
      SAF32
      80
      100
      7
      80
      3.5
      20
      6
      22.8
      104
      M6
      26
      150
      120
      63
      63
      60
      103
      3
      143
      1型
      SAF42
      100
      130
      9
      110
      3.5
      25
      8
      28.3
      122
      M10
      26.5
      197
      160
      83
      72
      70
      103
      7
      179
      1型
      30
      8
      33.3
      SAF52
      112
      165
      11
      130
      3.5
      30
      8
      33.3
      127
      M12
      35
      208
      200
      91
      75
      73
      103
      12
      204
      1型
      35
      10
      38.3
      SAF62
      145
      165
      11
      130
      3.5
      40
      12
      43.3
      156
      M16
      42.5
      253
      200
      108
      93
      90
      135
      18
      257
      295
      1型
      45
      14
      48.8
      SAF72
      180
      215
      14
      180
      4
      50
      14
      53.8
      188
      M20
      45.5
      305
      250
      132
      112
      109
      161
      29
      321
      358
      1型
      60
      18
      64.4
      SAF82
      232
      300
      18
      250
      5
      60
      18
      64.4
      220
      M20
      52.5
      365
      350
      156
      129
      125
      171
      30
      385
      444
      3型
      70
      20
      74.9
      SAF92
      285
      400
      18
      350
      5
      70
      20
      74.9
      265
      M24
      60
      458
      450
      202
      154
      150
      207
      55
      490
      554
      3型
      90
      25
      95.4


      系列斜齒輪-蝸桿減速器與無級變速器組合的選用

      1.  選用時應首先確定使用系數,使用系數K是根據原動機的工作特性及工作機的工作特性選定。
      2.  使用系數確定后選擇型號規格應滿足:
      K×Ta≤[T]
      式中    K——使用系數,見表7.89;
      Ta——輸出轉矩,N·m;
      [T]——使用系數為1 時的許用轉矩,N·m。
      選型參數表中Ta>[T]時,使用系數小于1即(0.8<K<1),只有在載荷平穩,無沖擊情況下每天使用2h以內方可選用。
      3.  根據選擇的型號規格、負載轉矩傳動比確定所需的電機功率。
      4.  根據使用情況確定安裝型式及出軸方向。
      5.  上述選定后按標記方法標明所需要的減速器、變減速器、無級變速器,特殊情況用文字說明,如SA、SAF的軸孔大小。
      表7.89  選用系數K

      原動機工作特性
      工作機工作特性
      均勻平穩
      輕微振動
      中等振動
      強烈振動
      均勻平穩
      輕微振動
      中等振動
      強烈振動
      1.00
      1.10
      1.25
      1.50
      1.25
      1.35
      1.50
      1.75
      1.50
      1.60
      1.75
      2.0
      1.75
      1.85
      2.0
      2.25
