第六章 三環減速器振動和噪聲試驗分析研究
§6-1 引言
以SHQ40型三環減速器分例，我們對三環減速器進行了固有參數測試、振動和噪聲級的測試及分析，驗證理論建模及噪聲預估值計算的可信程度，分析三環減速器的振動機理及振動、噪聲分布。
§6-2 振動噪聲試驗方案
§6-2.1 振動噪聲試驗方案設計

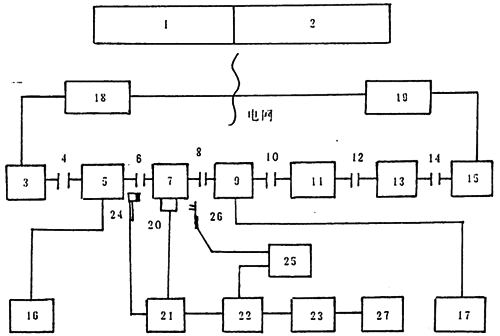

試驗方案設計示意圖如圖6-0示。

圖6-0 試驗方案布置

圖中：1，2——控制臺；
3——100kw直流測功機；
5——聯軸器；
4，6，8，10，12，14——輸入轉速扭矩傳感受器；
7，11——SHQ40；
9——輸出轉速扭矩傳感器；
13——汽車變速箱；
15——50kw直流測功機；
16——輸入轉速扭矩儀；
17——輸出轉速扭矩儀；
18，19——交直流機組；
20——傳感器；
21——放大器2635型；
22——TEAC-5000WB磁帶記錄儀；
23——CF-355頻譜分析儀；
24——脈沖錘；
25——聲強儀，Sound Intensity Analyzer Type 4433；
26——聲強儀測頭，Tho Sound Intensity Probe Type 3520；
27——CX-335繪圖儀；
實物如圖6-1及圖6-2示；

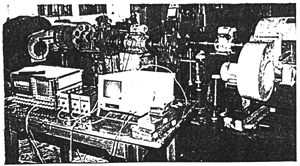

圖6-1 電功率流封閉齒輪運轉試驗臺

試驗時，通過控制臺1，2調節控制系統讓交直流機組18發出適當?shù)闹绷麟妷菏怪绷鳒y(cè)功機3（工作于恒速電動工況）按恒定轉速轉動，通過聯軸器4，6和輸入轉速扭矩傳感器5與試件7輸放端（高速端）相聯接。試件7輸出端通過聯軸器8，10，12，14及輸出扭矩傳感受器9、升速用11、汽車變速箱13而與直流測功機15（工作于恒電流工況）聯接，驅使其發出適當電壓的直流電，再通過交直流機組19將其逆變成為工頻北流電返回電網，完成整個電功率封閉閉鏈。

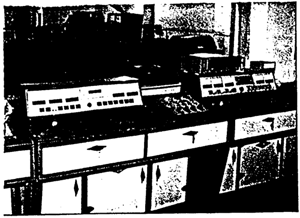

圖6-2 控制臺

輸入轉速扭矩傳感器5得到的輸入轉速和輸入扭矩信號，通過輸入扭矩儀16直接數顯讀出。同樣，輸出轉速扭矩傳感器9得到的輸出轉速和轉速扭矩信號，可通過輸出扭矩儀17直接數顯讀出。
試件7上的振動信號與脈沖激勵的響應信號通過傳感器20取出信號，然后經過放大器21放大后，用磁帶記錄儀22記錄并可采用頻譜分析儀23監控并分析，而其上的噪聲信號可以通過聲強儀25的測頭26取出信號后送入22和23中用于分析研究。
§6-2.2 SHQ40試件及測點布置

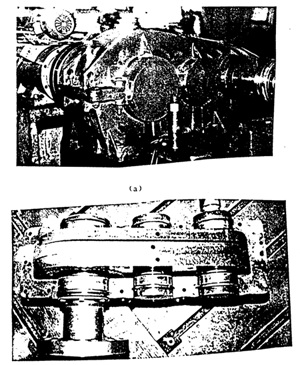

SHQ40試件如圖6-4（a）（b）所示。
其主要特性參數如下：
一、名稱：SHW40
二、傳動比：i=16；
三、輸出扭矩：Mout=4.196KNm；
四、箱體材料：HT20-40
a.抗拉強度：δ_b=314MPa
b.抗彎強度：δ_bB=520MPa
c.布氏硬義：HB=187～255；
d.抗壓強度：δ_bc=736MPa
e.彈性模量：E=118～126GPa
f.切變模量：G=44.3GPa
g.泊松比：μ=0.3
h.密度γ=7.0g/cm³

圖6-3 SHQ40三環減速器

五、環板材料：45^#鋼
六、齒輪材料：45_#鋼
七、齒輪副齒數：
a.內齒輪齒數：51
b.外齒輪齒數：48
八、齒輪齒形：漸開線
九、軸承
a.箱體上：輸入軸與支承軸端為深溝球軸承409：
輸出端為調心滾子軸承53518
b.環板上：輸入軸與支承軸上為E92515。
十、重量：

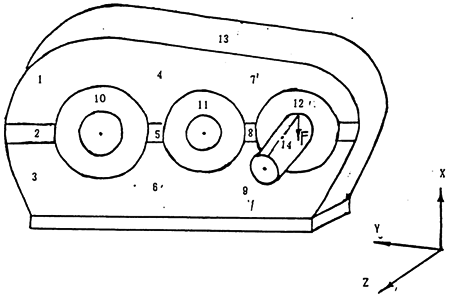

三環減速器上測點布置如圖6-4示。

圖6-4 SHQ40試件測點

§6-2.3 試驗規程
一、跑合試驗
1、在200rpm、300rpm、400rpm、500rpm、600rpm、700rpm、800rpm、900rpm及1000rpm轉速下用30號機員跑合二十小時；
2、清選SHQ40，然后加雙曲線齒輪油；
3、在400rpm、650rpm-50kgm、850rpm-100kgm、1000rpm-150kgm、1000rpm-200kgm、1000rpm-300kgm、1000rpm-400kgm、1000rpm-440kgm工況下跑合二十小時。
4、清選SHQ40然后加雙曲線齒輪油，準備試驗。
二、空載試驗
1、在轉速為400rpm工況下，測定并記錄試件SHQ40上測點1～12點的振動速度和加速度；
2、在轉速為750rpm工況下，測定并記錄試件SHQ40上測點1～12點的振動速度和加速度；
3、在轉速為1000rpm工況下，測定并記錄試件SHQ40上測點1～12點的振動速度和加速度；
三、加載試驗
1、在1000rpm-100kgm工況下測定并記錄SHQ40上測點1～12的振動速度、加速度及聲壓和聲強；
2、在1000rpm-250kgm工況下測定并記錄SHQ40上測點1～12的振動速度、加速度及聲壓和聲強；
3、在1000rpm-350kgm工況下測定并記錄SHQ40上測點1～12的振動速度、加速度及聲壓和聲強；
4、在1000rpm-400kgm工況下測定并記錄SHQ40上測點1～12的振動速度、加速度及聲壓和聲強；
四、脈沖激勵試驗
1、固有特性參數測試
敲擊測點1～12，在測點13處記錄分析；
2、頻響函數測試
沿X向敲擊試件SHQ40上輸入軸上的14點并記錄測點12的響應信號，用于分析計算。
§6-3 SHQ40試件振動頻率計算
一、轉軸頻率
由式（2.3）可計算出SHQ40在各工況下轉軸頻率，如表6-1示，其中輸入軸頻率為f_in，輸出軸頻率為f_out，轉速單位轉/分。

表6-1 轉頻表

二、輪齒的嚙合頻率
由式（2.2）可計算出SHQ40在各種工況下輪齒的嚙合頻率，見表6-2示。

表6-2 嚙頻表

三、軸承頻率
由式（2.4）、（2.5）、（2.6）、（2.7）可計算出各軸承在不同工況下的外圈頻率for、內圓頻率fin滾子元件頻率fb及保持架頻率fo,見表6-3示

表6-3 軸承頻率

四、平面四桿機構產生的激勵頻率

由式（2.8）、式（2.9）可計算出在各種工況下由平面四桿機構所產生的激勵頻率如表6-4。
表6-4 平面四桿機構死點沖擊激勵頻率表

五、箱體固有頻率
見第三章表3-1。
§6-4 SHQ40固有頻率試驗
本試驗采用脈沖激勵法中的錘擊法測試SHQ40三環減速器的固有頻率，有關脈沖激勵法的理論及方法已在第三章中詳細論述過了。
脈沖激勵信號采樣的觸發值的大小及方法、位置及其窗函數如圖6-5所錄。脈沖響應信號所加的窗函數——指數窗如圖6-6所示。

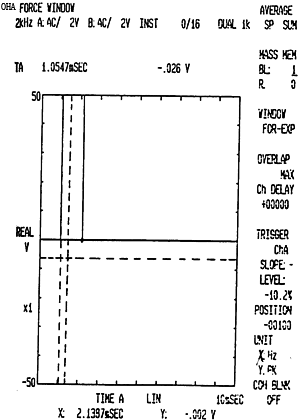

圖6-5 脈沖激勵信號力窗

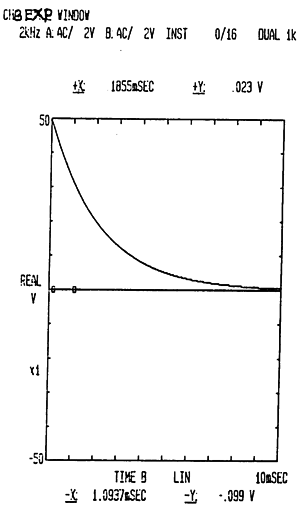

圖6-6 脈沖響應信號指數窗

脈沖激勵信號及響應信號的時域波形及自功率譜密度函數分別如圖6-7和圖6-8示。由圖中可以看出，脈沖激勵信號及其響應信號都較為理想。
在本試驗中，通過錘擊SHQ40試件上的測點1～12，而在測點13上記錄其響應信號，在此我們僅取測點及測點5來討論。

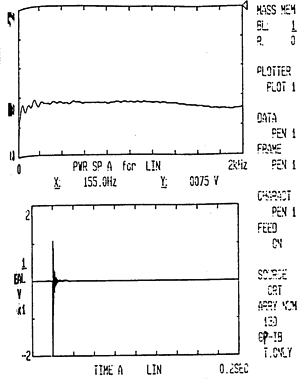

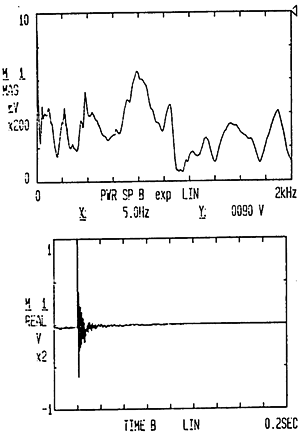

圖6-7 脈沖激勵信號

圖6-8 脈沖響應信號

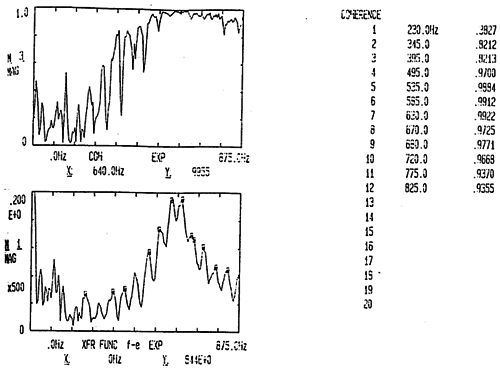

圖6-9 13Z-5Z測試

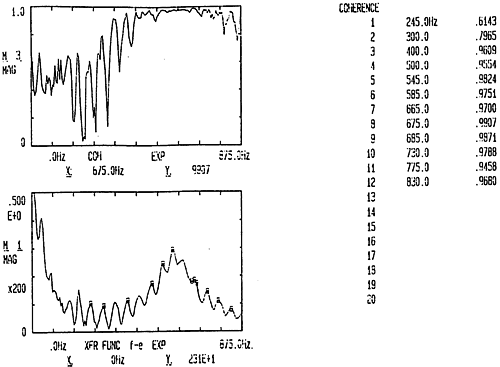

圖6-10 13X-5Z測試

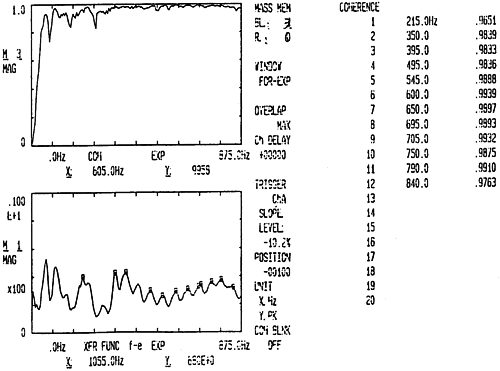

圖6-11 13Z-8Z測試

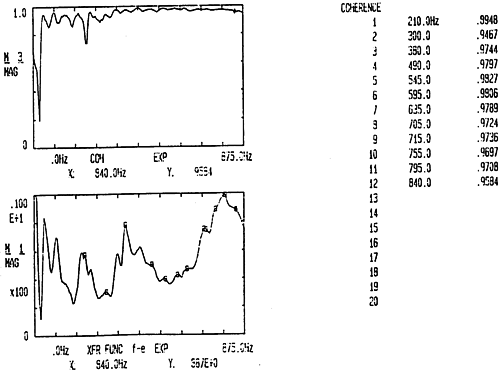

圖6-12 13X-8Z測試

圖6-9及圖6-10分別是錘擊測點5Z方向而在測點13Z向和X向采集響應信號經CF-355型頻譜分析儀分析后而得出的頻響函數及其相干函數以及SHQ40前十二階模態固有頻率值，其與理論建模通過FEM法計算而得的固有頻率值對比見表6-5。
圖6-11及圖6-12分別是錘擊測點8Z方向而在測點13Z向和X向采集信號經CF-355型頻譜分析儀分析后而得出的頻響函數、相干函數以及SHQ40前十二階模態固有頻率值，其與理論建模通過FEM法計算出的固有頻率值對比見表6-6示。
從表6-5和表6-6中固有頻率的理論建模通過FEM法算出的計算值與脈沖激勵階測出的試驗值對比可知，它們前十二階模態的固有頻率值相符性較好，盡管存在一定的誤差，但都在允許的范圍之內。換句話說，我們建立的理論模型在一定的范圍內（本文只研究了前十二階模態950HZ以?xún)?nèi)的范圍）是可以替代實際的結構用于分析、研究及計算。
造成固有頻率計算值與試驗值之間誤碼率差的因素有以下幾個方面：
1、由實際結構進行一定簡化而建立理論模型而帶來的誤差；
2、FEM法本身所帶來的近似誤差；
3、加在理論模型上的約束和載荷與實際結構的工況之間誤差；

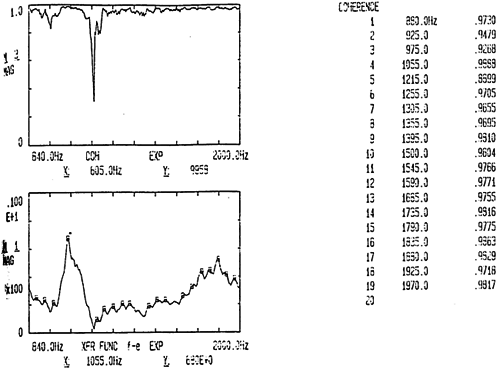

下面我們列出SHQ40振動系統850HZ-2KHZ間各階模態固有頻率的試驗值。如圖6-13示。圖中左上部為相干函數，左下部圖為頻響函數圖，而右半圖部分為十三階到三十一階固有頻率值及其相干值。

表6-5 固有頻率計算值與試驗對比表

表6-6 固有頻率計算值與試驗對比表

階固有頻率值及其相干值。

圖6-13 固有頻率值及相干值
