3.5  名義切向力F_t

一般齒輪傳動的名義切向力由齒輪傳遞的名義功率或轉矩確定。名義切向力作用于端面內并切于分度圓，可按下式計算：

F_t =                         （12）

式中：F_t—名義切向力，N；

d—齒輪分度圓直徑，mm；

T—名義轉矩，N.m。

當傳遞的名義功率P以KW計時，

T = 9549·                       （13）

當傳遞的名義功率P以PS計時，

T=7024·                       （14）

n—齒輪轉速，r/min。

3.6  修正載荷系數

1、使用系數K_A

使用系數K_A是考慮由于齒輪嚙合外部因索引起附加動載荷影響的系數。這種外部附加動載荷 取決于原動機和從動機的特性、軸和聯軸器系統的質量和剛度以及運行狀態。取值如下表：

表1  使用系數K_A

原動機工作特性	工作機工作特性
	均勻平穩	輕微沖擊	中等沖擊	嚴重沖擊
均勻平穩	1.00	1.25	1.50	1.75
輕微沖擊	1.10	1.35	1.60	1.82
中等沖擊	1.25	1.50	1.75	2.0
嚴重沖擊	1.50	1.75	2.0	2.25或更大
注：1對于增速傳動，根據經驗建議取上表值的1.1倍。 2當外部機械與齒輪裝置之不理之間撓性聯接時，通常KA值可適當減小。

2、動載系數K_V

動載系數K_V是考慮齒輪制造精度、運轉速度對輪齒內部附加動載荷影響的系數，定義為：

K_V =

a、高精度齒輪

傳動精度系數C<5的高精度齒輪，在良好的安裝和對中精度以及合適的潤滑條件下，K_V的值取1.1。

b、其他齒輪

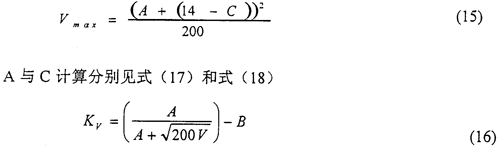

其他齒輪的符合下述條件時，K_V值可由式（22）計算。適用的重要依據是：

（1）法向模數m_n=1.25～50mm

（2）齒數z=6至120（當m_n>8.33mm時，用取代1200）

（3）傳動精度系數C=6～12，C的計算見式（25）

（4）齒輪節線速度V不超過V_maX

式（15）中：

A=50+56（1.0-B）                       （17）

B=0.25（C-0.5）^0.667                       （18）

C=-0.50481n（z）-1.1441n（m_n）+2.8521n（f_pt）+0.32                  （19）

式（19）計算的C值應作圓整，C=6～12；

Z——大、小輪中計算得C值大者的齒數；

m_n——法向模數的值；

f_pt——大、小輪中最大的單個齒距偏差的值。

3、齒向載荷分布系數K_Hβ，K_Fβ

a、K_Hβ的定義

齒向載荷分布系數KHβ是考慮沿齒寬方向載荷分布不均勻?qū)�齒面接觸應力影響的系數，其定義為：

式中：W_max——單位齒寬最大載荷，N/mm；

W_m——單位齒寬平均載荷，N/mm；

F_m——圓上平均計算切向力，N。F_m=F_tK_AK_V

式中：b——齒寬，mm。對人字齒輪或雙斜齒輪，應取兩個斜齒輪寬度之和。

b、K_Fβ的計算公式

齒向載荷分布系數K_Fβ是考慮沿齒寬載荷分布對齒根彎曲應力的影響。對于所有的實際應用范圍，K_Fβ可按下式計算：

K_Fβ=（K_Hβ）^N                       （22）

式中：K_Hβ接觸強度計算的齒向虎荷分布系數

N——冪指數。

其中：b——齒寬，mm。對人字齒或及雙斜齒齒輪，用單個斜齒輪的函寬；

h——齒高，mm。

b/h應取大小齒輪中的小值。

4、齒間載荷分配系數K_Ha、K_Fa

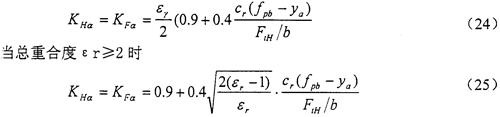

齒間載荷分配系數是考慮同時嚙合的各對輪齒間載荷分配不均勻影響的系數。齒間載荷分配系數按下式確定。

當總重合度εr≤2時

3.7  修正計算應力的系數

1、計算接觸應力的系數

a、節點區域系數Z_H

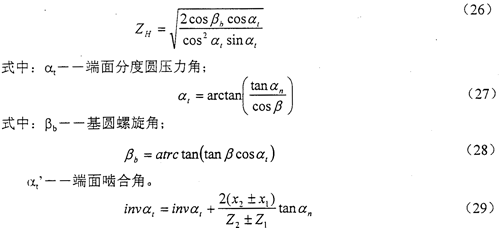

節點區域系數Z_H是考慮節點處齒廓曲率對接觸應力的影響，并將分度圓上切向力折算為節圓上法向力的系數。Z_H數值可由式（26）計算得出。

b、彈性系數Z_E

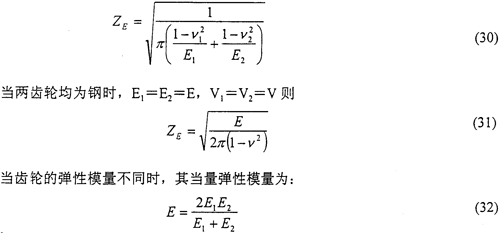

彈性系數Z_E是用以考慮霉爛彈性模量E和泊桑比v對赫茲應力的影響。其數值可按實際材料彈性模量E和泊桑比v由式（30）計算得出。

c、重合度系數Z_ε

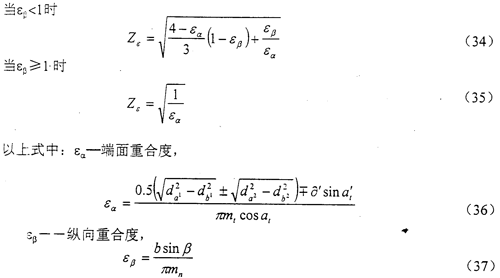

重合度系數Z_ε是用以考慮重合度對單位齒寬載荷的影響。Z_ε可由式（33）、（34）、（35）計算得出。
直齒輪：

斜齒輪：

ε_a計算式中，符號“±”和“+”，上面的用于外嚙合傳動，下面的用于內嚙合傳動；

ε_β計算式中，當大小齒輪的齒寬b不一樣時，采用其中較小值。對人字齒，b=2b_B，b_B為單個斜齒寬度。

d、螺旋角系數Z_β

螺旋角系數Z_β是考慮螺旋角造成的接觸線傾斜對接觸應力影響的系數。Z_β數值可由式（38）計算。

Z_β=                     （38）

e、單對齒嚙合系數Z_B、Z_D

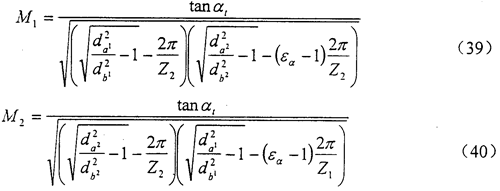

Z_B是把節點處的接觸應力折算到小輪單對齒嚙合區內界點處的接觸應力的系數；Z_D則是把節點處的接觸應力折算到大輪單對齒嚙合區內界點處的接觸應力的系數。Z_B和Z_D可由下述的計算得到：

端面重合度ε_a<2的外嚙合齒輪

式中d_a1(d_a2）、d_b1(d_b2）、Z₁(Z₂）分別為小輪（大輪）的齒頂圓，基圓直徑和齒數；α_t為端面分度圓嚙合角，見式（29)，ε_α為端面重合度，見式（36）。

直齒輪：

當M₁>1時，Z_a=M₁；當M₁≤1時，Z_B=l。

當M₂>1時，Z_D=M₂；當M₂≤l時，Z_D=1。

斜齒輪：

當縱向重合度ε_β≥1.0時，Z_B=1,Z_D=1。

當縱向重合度ε_β＜1.0,Z_B，Z_D由式（41)，式（42）確定。

Z_B=M₁-ε_β（M₂-1）                     (4l)

當Z_B<1時，取Z_B=l

當Z_D<1時，取Z_D=1

Z_D=M₂-ε_β（M₂-1）                     (42)

對內嚙合齒輪，取Z_B=1,Z_D=1。

2、計算彎曲應力的系數

a、齒形系數Y_F和應力修正系數Y_s

斷形系數是用以考慮齒形對名義彎曲應力的影響，以過齒廓根部左右兩過渡曲線與30°切線相切點的截面作為危險截面進行計算。

應力修正系數是將名義彎曲應力換算成齒根局部應力的系數。它考慮了齒根過渡曲線處的應力集中效應，以及彎曲應力以外的其他應力對齒根應力的影響。應力修正系數不僅取決于齒根過渡曲線的曲率，還和載荷作用點的位置有關。

b、彎曲強度計算的重合度系數Y_ε

重合度系數Y_ε是將載荷由齒頂轉換到單對齒嚙合區外界點的系數。

Y_ε的計算見下式：

Y_ε=0.25+                     （43）

式中一當量齒輪的端面重合度。

=/cos²β_b                     （44）

c、彎曲強度計算的螺旋角系數Y_β

螺旋角系數Y_β是考慮螺旋角造成的接觸線傾斜對齒根應力產生影響的系數。其數值可以通過式（45）和（46）計算。

上式中，當ε_β>1，取ε_β=1，當Y_β>0.75，取Y_β=0.75；當β>30°時，取β=30°。
