      沈潤杰 碩士——齒輪聯軸器耦合軸承—轉子系統動力學研究及應用
      來源:減速機信息網    時間:2007年10月9日10:21  責任編輯:wangtao


      §4.3  齒輪聯軸器—轉子—軸承系統彎扭耦合固有振動方程

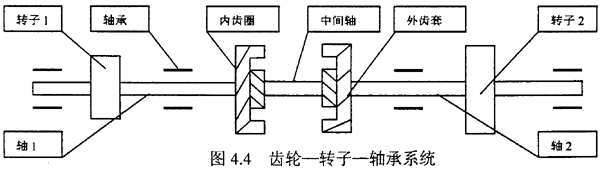

      對圖4.4所示的齒輪連軸器—轉子—軸承系統,用上節所述方法,可以寫出齒輪聯軸器連接的兩段軸及聯軸器中間的彎曲振動方程和扭轉振動方程,之后將它們聯立起來,可得到如下形式

      我們稱為準總質量陣,為準總阻尼陣,為準總剛度陣。位移向量:

      其中,上標、(N)分別表示外齒輪和內齒輪,下標i=1,…,n-1表示集總質量所在節點號,下標j=1,…j,…Q表示第j個半齒聯軸器,ΔFxjw,ΔFyjw表示齒輪動態嚙合力在x,y方向的分量,ΔMjw,ΔNjw為計入齒寬影響時作用在齒面上的附加力矩。之所以稱為準質量陣,為準阻尼陣,為總剛度陣,乃是因為式(4.20)還不是彎扭耦合振動方程的最終形式。這是因為1):式(4.20)右端含有未知力ΔFxjk,ΔFyjk,ΔMjk,ΔNjk,ΔTj,(k=w,N),方程組中未知量個數多于方程個數;2):ΔFxjk,ΔFyjk,ΔMjk,ΔNjk,ΔTj,(k=w,N)是本征的。必須解決上述這兩個問題,才能得到彎扭耦合振動方程。因而我們還需要尋求一種關系,通過這種關系,解決上述兩個問題,使得各轉子的彎扭振動及轉子間的彎扭振動耦合起來,并使彎扭耦合振動的方程組有定解,即最終使(4.20)式化為如下標準形式

      M,C,K分別為彎扭耦合振動方程的總質量陣,總阻尼陣和總剛度陣。

      §4.4  彎扭耦合振動模型研究

      上兩章我們已經對齒輪聯軸器接觸特性,力學特性進行了分析。從分析中可知齒輪聯軸器接觸特性,力學特性非常復雜,我們不可能向文獻處理外齒輪那樣,通過小擾動下的幾何關系來得到動態力和力矩,從而導出如式(4.21)標準形式的彎扭耦合振動方程。因為由上章的討論可知,如果假設齒是剛性,則齒輪軸發生彎曲和扭轉振動時,可能發生沖擊或?qū)е孪到y(tǒng)方程的非線性,為了解決這個問題你們采用類似軸承的處理方法,直接把齒輪聯軸器在靜平衡位置;癁25個剛度系數(其具體的求解如第三章所述),當齒輪聯軸器的內外齒在此平衡位置發生微小擾動時認為聯軸器的剛度不變,則齒輪聯軸器內外齒所受的動態力和力矩可用下式表示:

      因此通過聯軸器的剛度[KijL]5×5(由第三章求得)把動態力和力矩表示成內外齒相對位移的顯函數,從而得到齒輪聯軸器連接軸系的彎曲和扭轉振動方程。

      §4.4.1  靜態平衡位置的確定

      從上面的分析可知,齒輪聯軸器的內外齒是在某個平衡位置發生微小擾動,因此齒輪聯軸器的剛度應是在某一平衡位置處的剛度,其關鍵是如何確定靜態平衡位置。一般由齒輪聯軸器連接的多支承軸承的系統中,各軸承的承受載荷及聯軸器的附加載荷成為靜不定問題,因此我們必須同軸承的負荷分配同時考慮。

      方程(4.1a),(4.1b)仍然可以被用來求解軸系的負荷分配,只不過齒時應表在成如下形式:

      同樣,y方向上有

      齒輪聯軸器內外齒之間的作用力處理成外力,其中Mx0p,My0p代表作用在第k個軸段上推力軸承在xz和yz平面內的由正壓力P所引起力矩分量;而Mx0, My0則表示推力軸承在x和y方向上的油膜力分量,在我處理的系統中沒有推力軸承所以Mx0p,My0p,Mx0,My0為零;Fx0j,Fy0j則表示由徑向軸承所提供的油膜反力;Pg-則為轉子及圓盤重力;Fx0L,Fy0L,Mx0L,My0L為齒輪聯軸器內外齒所受到的力和力矩。由于徑向軸承油膜反力Fx0j和Fy0j為x,y的非線性函數,齒輪聯軸器內外齒所受到的力和力矩Fx0L,Fy0L,Mx0L,My0L也是內外齒相對位移的函數。因此,要得到齒輪聯軸器內外齒的靜平衡位置及系統軸承的負荷分配,迭代過程是不可缺少的。

      對于系統的全部質點列出方程(4.23),并寫成矩陣的形式:

      [S]{X}={F}-{Pj}                                          4.24

      這時[S]為系統的剛度矩陣,{F}為包括由重力,齒輪聯軸器內處齒所受到的力和力矩在內的廣義力;{ Pj }為徑向軸承提供的油膜反力。{X}為包含(x,y,,ψ)在內的位移向量。

      令{x2}代表徑向軸承作用點處的線位移,{x1}為其余點上的線位移和全部的角位移,其中{x1}包含齒輪聯軸器內外齒的位移,設為{x1}L,則方程(4.24)可重新寫成:

      在方程(4.25)中{F1},{F2}為對應于{x1},{x2}的廣義力向量,其中也包括了齒輪聯軸器內外齒所受到的力和力矩。{Pj}則僅由徑向軸承提供的油膜反力組成。當{F1},{F2}和{x2}已知時,可解得{x1},{Pj}。

      其中{F1}(k+1),{F2}(k+1)中齒輪聯軸器內外齒所受到的力和力矩由式(4.34)得到的{x1}(k+1)中齒輪聯軸器內外齒的位移代入到第三章中的公式得到。由上面的迭代式可得到齒輪聯軸器及軸承的靜態平衡位置。

      §4.5  系統自由振動特征值問題的求解

      對振動和穩定性分析,需要求解形如(4.21)式的特征值問題

      (λ2M+λC+K)φ=0                     4.35

      由于耦合作用和滑動軸承的轉子動力學系數的非對稱性,質量陣M、阻尼陣C和剛度陣K都是非對稱陣。但這樣的轉子系統,具有以下兩個特點:(i)矩陣M、C、K都是大型帶狀稀疏矩陣;(ii)在工程上,人們僅對其低階特征值及特征向量感興趣。

      形如(4.35)式的二次特征值問題可以化為一般的廣義特征問題求解,求解一般的廣義特征值問題可以用QR方法,Lanczos方法等,但是傳統的QR方法將破壞系統的上述兩個特點,從而導致需花費大量機時和存儲空間,而Lanczos方法應用于非對稱問題,其數值穩定性往往很差。所以這兩種方法應用于(4.43)那樣的系統都不能令人滿意。

      文獻介紹了一種廣義逆迭代法,該算法直接在原n階規模上進行反迭代,而在迭代的同時把系統(4.35)科化為一個小型線性標準特征值問題,算法不涉及復數運算且充分顧及了系統(4.35)的兩個特點,該方法不僅適合于對稱矩陣系統問題,而且適合于非對稱矩陣系統問題,文獻等對此都有詳細介紹。本文就應用該方法求解系統特征值問題。

      §4.6  系統強迫振動響應求解

      轉子存在外激勵時系統的振動方程為:

                    4.36

      F為廣義外激勵力,為復數,可統一表示為

      F=(FR+jFl)eiwst            4.37

      其中為FR為實部,為Fl的虛部,ωs為激振頻率,設式(4.36)的解為

      X=X0eiwst=(XR0+jXl0) eiwst            4.38

      將式(4.37)和式(4.38)代入式(4.36),按實部、虛部展開并寫成矩陣形式,得

      利用高期消去法,可得到(4.39)式的解,即XR0與XI0,最后可根據響應的實部與虛部,求得響應橢圓的長短軸及相位。

      §4.7  小結

      1)用集總質量法建立 了齒輪聯軸器連接的轉子—軸承系統的振動方程。

      2)一般;蟮凝X輪聯軸器的剛度是相對位移的非線性函數,為了得到線性振動方程,引入齒輪聯軸器靜態平衡位置概念,求出齒輪聯軸器靜態平衡位置處的剛度,進而得到軸系的彎扭耦合振動方程。

      3)齒輪聯軸器靜態平衡位置的確定要與軸承同時考慮。
