4.3  落錘撕裂實驗（Drop Weight Tear Test)

落錘撕裂實驗DWTT早期主要用于根據斷口形貌確定鐵素體鋼的韌脆轉變溫度，近年來也用于評價材料的斷裂韌性。同CVN實驗相比，它的試樣尺寸較大，錘刃更為厚重，因而要求試驗機具備更高的沖擊能量。

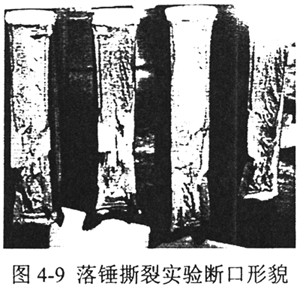

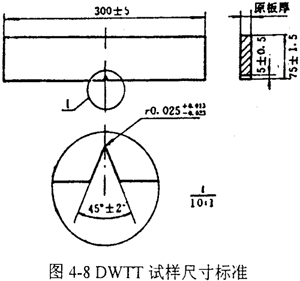

圖4-8和圖4-9分別表示DWTT的試樣標準和斷口形貌。

GB 8363-87和ASMM E436規定試樣外形尺寸為300×75mm，缺口深度為5mm，厚度即為原板厚度。

實驗證實，對有上臺能的控軋鋼進行的實驗中，標準DWTT實驗比夏比沖擊實驗在評價延性裂紋擴展行為上有更好的對應關系。但對于高韌性的淬火回火鋼，標準DWTT試樣由于在起裂過程中吸收了大量的功，致使裂紋擴展的應變速度過低而與真實擴展?fàn)顩r不符。采用靜態預制裂紋DWTT試樣或雙試樣DWTT法是解決這一問題的兩種方案，如圖4-10所示。

在預制裂紋DWTT實驗中，起裂功由于預開裂紋的原因基本上被消除了；在雙試樣DWTT實驗中，采用了V形槽和DWTT試樣，這種試樣對V形缺口根據實際應用的要求進行了修正，在后端加開了凹槽，兩次實驗的開槽深度不同，以其DWTT功的差作為最終評價的依據，有效地抵消了起裂功。這樣實驗得到的DWTT功只有裂紋擴展功，能夠很好地估計延性裂紋的擴展。

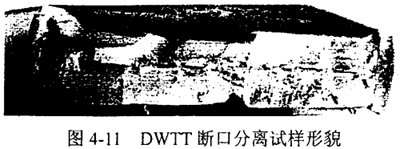

DWTT實驗過程中也會發生斷口分離，如圖4-11所示。DWTT分離形貌與全尺寸行為在相同溫度下很相似，CVN則明顯不同。

DWTT試樣的斷口分離平行于鋼板表面，垂直于斷一口平面。鋼材從高溫軋制冷卻到接近于低溫相變溫度時，厚度方向上發生組織轉變，形成貝氏體或馬氏體板條束，引起平行于板材平面的方向發生開裂。板材越厚，裂紋尖端塑性區的應力越大，越容易發生斷口分離。

隨著裂紋擴展成為一系列小的薄片，斷口分離使得軸向傳播的裂紋尖端充分顯露出來，從而減小了管子的有效壁厚，降低韌脆轉化溫度，使材料整體上更適于低溫使用。當斷口表面發生大量分離時，相應的延性斷裂功會有所降低。為了準確地測定材料的斷裂韌性，應盡可能避免斷口分離現象的發生。

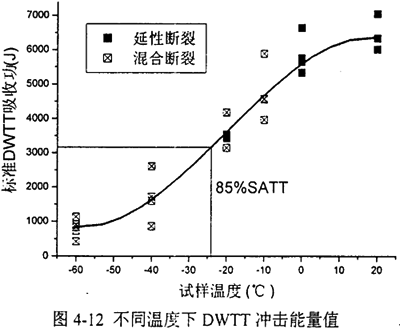

與CVN實驗類似，DWTT沖擊韌性也隨溫度的升高而增加。圖4-12給出了與圖4-6相對應的具有上臺能的控軋鋼材標準DWTT吸收功與溫度的變化關系。DWTT試樣和夏比試樣的厚度差異導致了兩圖85%SATT不同。

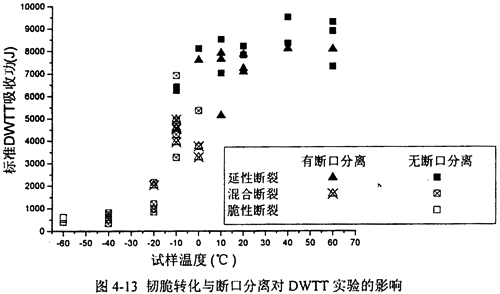

圖4-13比較了在延性和脆性斷裂中有無斷口分離試樣的DWTT韌性值。結論與CVN實驗類似，發生斷口分離的試樣，測得韌性值略低。

4.4  CVN實驗與DWTT實驗的比較研究

CVN實驗是被廣泛采用的測定鋼材斷裂韌性的方式。近二十年來的研究工作表明，隨著管線輸送技術的發展，就高韌性鋼而言，基于DWTT實驗的結果比CVN實驗更準確。對于這種現象成因的解釋一般基于以下幾種觀點：

●錘擊速度。CVN和DWTT實驗的錘擊速度均小于全尺寸實驗裂紋的擴展速度，相比之下DWTT實驗的錘擊速度更高，更接近真實狀態。隨著輸送壓力的提高，斷裂擴展速度大幅提升，CVN實驗的擺錘撞擊速度比真實斷裂速度低引起的能量耗散上的非線性差異更加突出：

●尺寸效應。CVN實驗標準試樣厚度小于管道壁厚，使止裂韌性預測發生偏差；而DWTT實驗測定止裂韌性一般采用全厚度試樣，這與它用于評價韌脆轉變溫度時一致，裂紋的斷裂路徑比夏比試樣更長，因此完全剪切撕裂破壞可以像全尺寸斷裂行為那樣得到充分的發展。對于高韌性材料，CVN實驗中為采用試樣標準厚度而對原管壁進行加工對實驗結果的影響更為顯著；

●缺口形狀。DWTT試樣的尺寸比CVN試樣寬闊，利于調整缺口形狀和性質使實驗結果趨于精確。除采用預開裂試件或雙V形槽試件的方法消除起裂功以外，缺口的角度和脆性都對實驗結果有一定的影響；

●試驗機容量。CVN和DWTT試驗機的過剩能容量可以有很大的不同，通常DWTT設備的過剩能容量是相同的CVN設備的兩個數量級以上。一般認為儀器容量相當于最高韌性樣品能量的五倍即是具有足夠的過剩能量。在此范圍之內，過剩能量的多少是影響CVN和DWTT實驗斷口形貌和韌性數值的最主要因素。

在已進行的大多數全尺寸實驗中，對鋼材斷裂性能的描述漢限于CVN沖擊能量方面。如果能夠保存實際止裂點處鋼材的性能，便可制作試樣取得止裂所需的DWTT能量數據。實際上無法做到這一點，這意味著只有找到DW竹韌性和CVN韌性之間的關系，已有的裂紋擴展全尺寸實驗數據庫才能用于DWTT吸收功做止裂預測。因而從實用的角度來看，應該建立同種材料的夏比吸收功和DWTT功之間的大致對應關系。

Wilkowski對老式控軋鋼，包括有無上臺能的情況做了檢驗，得到標準DWTT韌性和夏比韌性的對應關系：

d_s=3c_KV+0.63                      （4-2）

日本HLP委員會在大量實驗基礎上針對淬火回火高韌性鋼進行了調整：

D_s=5.9h^1.5C_KV^0.544                （4-3）

上兩式中D_s表示標準DWTT吸收功相應的，d_s表示標準DWTT韌性值，即單位面積的DWTT吸收功。C_KV和c_KV分別表示全尺寸試樣的夏比沖擊功和沖擊韌性值，即單位面積的夏比沖擊功。h為壁厚，mm。

本文根據我們最近的實驗數據修正了（4-3）式的系數：

D_s=3.5h^1.5C_KV^0.6                （4-4）

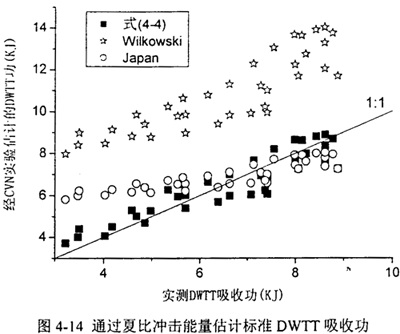

圖4-14將（4.2）～（4.4）式預測的對應關系同真實實驗結果做了對比�？梢钥吹綄τ谙嘟�的CVN韌性預測結果，實際的DWTT功從低到高在大范圍內分布。

由于DWTT實驗和Charpy沖擊實驗存在根本區別，實驗結果受試驗機過剩容量、斷口分離情況、起裂功比例不同、尺寸效應、錘擊速度差異等因素的直接影響，DWTT實驗和夏比實驗結果之間對應關系的分散性不可避免。總結二者之間近似的對應關系，目的是給通過DWTT韌性的止裂預測提供更多的實測參考。

4.5  雙試件DWTT法測定G_d和（CTOA）c

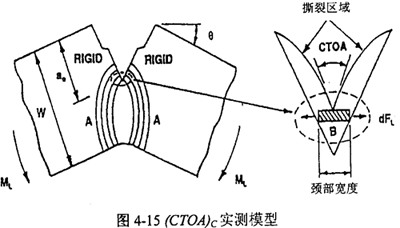

（CTOA）c可以通過攝像機從實物裂紋擴展的照片上觀測得到，也可同CVN或DWTT實驗建立聯系。Wilkowski分別建立了基于CVN和DWTT吸收功的（CTOA）c經驗算法，模型如圖4-15。另一種方法是通過測定作用于試件上的總功，從裂紋擴展能的角度計算（CTOA）c。

Wilkowski從實驗歸納了夏比沖擊韌性和（CTOA）c之間的關系：

（CTOA）c=                        （4-5）

式中k是待定系數，σ_fd是動態流變應力（MPa)，σ_fd=1.3σ_f=0.65（σ_y+σ_u），σ_y為屈服應力，σ_u為拉伸強度，c_KV是單位面積的夏比沖擊韌性（J/mm²）。

比較常用的（CTOA）c。實驗室測定是雙試樣DWTT法。美國西南研究院SwRI發展了這一模型，測得的（CTOA）c可如下表示：

式中為槽深為a的V形槽DWTT韌性（J/mm²)；a_l、a₂為V形槽深度；a_fd是動態屈服應力（MPa）。

大量的實驗表明，在高韌性鋼的沖擊實驗中，裂紋成長大約一個壁厚以后CTOA即達到穩定狀態，穩態擴展持續到初始韌帶寬度的40%為止。夏比實驗的韌帶寬度尚不足一個壁厚，斷裂行為難以得到持續穩定的發展。

雙試樣DWTT法測（CTOA）c因其簡便易行和結果可信被廣泛采用。據此對西氣東輸采用的某管道工況做了止裂性能的靜態評價，列于表4-1和表4-2中。

表4-1列出了一種X7O管材的力學性能的測試結果，并根據式（4-8）估算了（CTOA）_max，其中參數取p=l0MPa,D=1ll8mm，E=14.7mm，E=2.1×10⁵MPa。

表4-1 西氣東輸1550×14.7mmX70板材強度

	頭部		中部		尾部
	實測	平均	實測	平均	實測	平均
屈服強度 （MPa）	615	606	610	594	610	588
	593		582		582
	623		590		584
	592		594		575
抗拉強度 （MPa）	705	705	740	735	695	690
	705		725		682
	707		739		691
	704		734		691
流變應力（MPa）	656		665		639
動態流變應力（MPa）	852		864		831
（CTOA）max（°）	9.98		9.87		10.2

臨界狀態下，最大的延性裂紋擴展驅動力等于材料的延性裂紋擴展阻力，即（CTOA）_max=（CTOA）c。文獻中給出了估算管道裂紋擴展中（CTOA）_max的公式：

上式中σ_h是初始管道壓力下的環向應力：σ_h=pD/2h，σ_f是材料的流變應力，E是鋼材的楊氏模量，P是輸送壓力，D是管道直徑，h是管道壁厚。C、m、n和q是特定的常數：C=106，m=0.753，n=0.778，q=0.65。

表4-2給出了通過同種管材的雙試樣DWTT實驗，經式（4-6）和（3-32）得到的（CTOA）c和G_d的值，并作了止裂預測。

表4-2 西氣東輸1550×14.7mmX70板材雙試樣DWTT實驗結果

缺口深度	溫度℃	頭部		中部		尾部
		吸收功（J）	平均（J）	吸收功（J）	平均（J）	吸收功（J）	平均（J）
10mm	20	5120	5080	4310	4453	5520	5403
		5070		4400		5360
		5050		4650		5330
	-10	4730	4347	3820	3713	4900	4730
		3820		3300		4290
		4490		4020		5000
36mm	20	2300	2223	1760	1860	2230	2250
		2240		1890		2100
		2130		1930		2420
	-10	1880	1773	1180	1297	1540	1683
		1620		1310		1830
		1820		1400		1680
（CTOA）c（°）	20	9.57（擴展）		9.29（擴展）>		11.8（止裂）
	-10	9.69（擴展）		10.6（止裂）		13.7（止裂）
Gd （KN/m）	20	7.48		7.26		9.22
	-10	7.57		8.29		10.7
