H、B工業齒輪箱

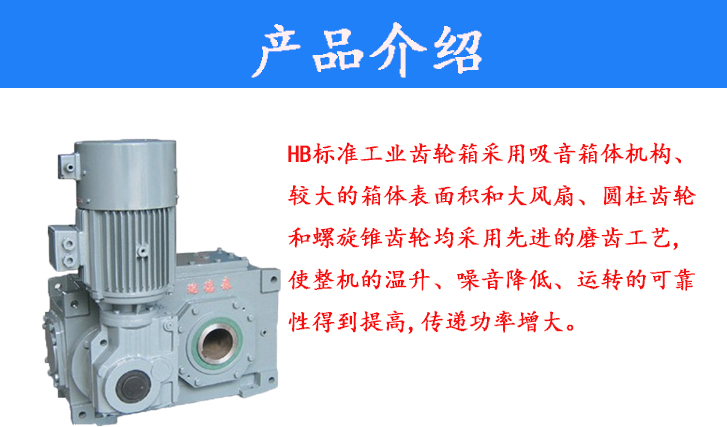

■產品簡介
HB標準工業齒輪箱采用吸音箱體機構、較大的箱體表面積和大風扇、圓柱齒輪和螺旋錐齒輪均采用先進的磨齒工藝,使整機的溫升、噪音降低、運轉的可靠性得到提高,傳遞功率增大。

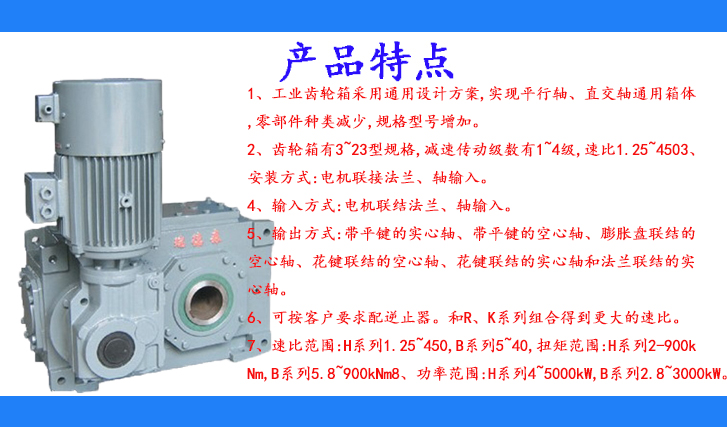

■產品特點
1、工業齒輪箱采用通用設計方案,實現平行軸、直交軸通用箱體,零部件種類減少,規格型號增加。
2、齒輪箱有3~23型規格,減速傳動級數有1~4級,速比1.25~450
3、安裝方式:電機聯接法蘭、軸輸入。
4、輸入方式:電機聯結法蘭、軸輸入。
5、輸出方式:帶平鍵的實心軸、帶平鍵的空心軸、膨脹盤聯結的空心軸、花鍵聯結的空心軸、花鍵聯結的實心軸和法蘭聯結的實心軸。
6、可按客戶要求配逆止器。和R、K系列組合得到更大的速比。
7、速比范圍:H系列1.25~450,B系列5~40,扭矩范圍:H系列2-900kNm,B系列5.8~900kNm
8、功率范圍:H系列4~5000kW,B系列2.8~3000kW。

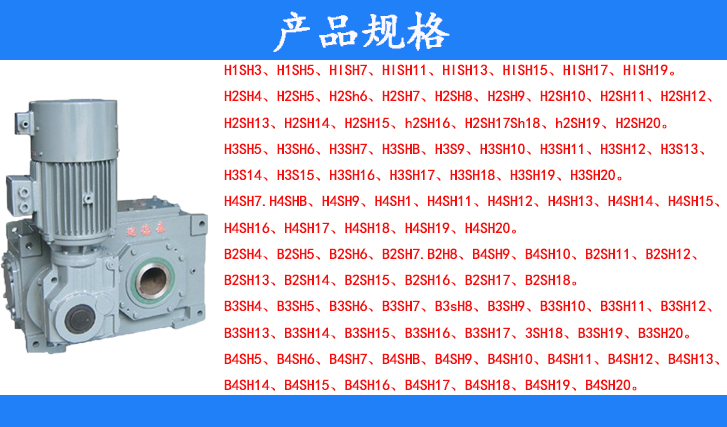

■產品規格
H1SH3、H1SH5、HISH7、HISH11、HISH13、HISH15、HISH17、HISH19
H2SH4、H2SH5、H2SH6、H2SH7、H2SH8、H2SH9、H2SH10、H2SH11、H2SH12、H2SH13、H2SH14、H2SH15、H2SH16、H2SH17、H2Sh18、H2SH19、H2SH20
H3SH5、H3SH6、H3SH7、H3SHB、H3SH9、H3SH10、H3SH11、H3SH12、H3SH13、H3SH14、H3SH15、H3SH16、H3SH17、H3SH18、H3SH19、H3SH20
H4SH7、H4SHB、H4SH9、H4SH10、H4SH11、H4SH12、H4SH13、H4SH14、H4SH15、H4SH16、H4SH17、H4SH18、H4SH19、H4SH20
B2SH4、B2SH5、B2SH6、B2SH7、B2SH8、B4SH9、B4SH10、B2SH11、B2SH12、B2SH13、B2SH14、B2SH15、B2SH16、B2SH17、B2SH18
B3SH4、B3SH5、B3SH6、B3SH7、B3SH8、B3SH9、B3SH10、B3SH11、B3SH12、B3SH13、B3SH14、B3SH15、B3SH16、B3SH17、B3SH18、B3SH19、B3SH20
B4SH5、B4SH6、B4SH7、B4SH8、B4SH9、B4SH10、B4SH11、B4SH12、B4SH13、B4SH14、B4SH15、B4SH16、B4SH17、B4SH18、B4SH19、B4SH20
