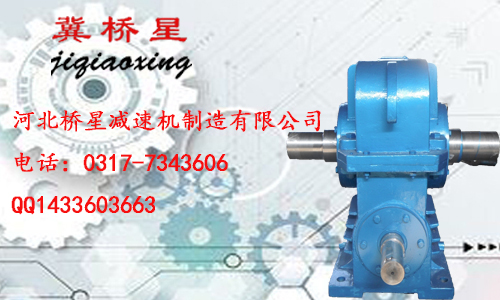

HW直廓環面蝸輪減速機

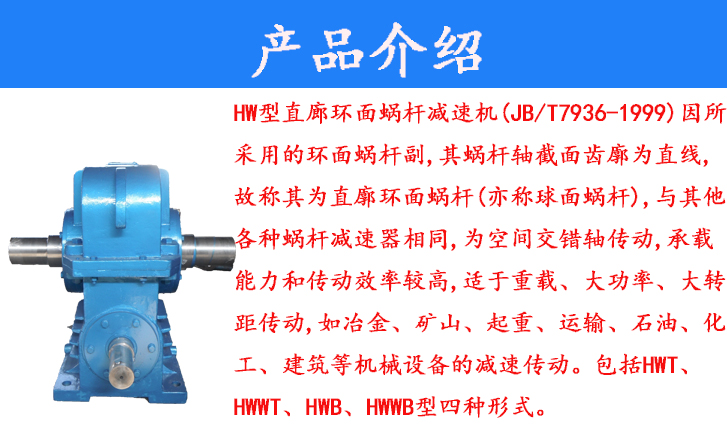

■產品簡介

HW型直廊環面蝸桿減速機(JB/T7936-1999)因所采用的環面蝸桿副,其蝸桿軸截面齒廓為直線,故稱其為直廓環面蝸桿(亦稱球面蝸桿),與其他各種蝸桿減速器相同,為空間交錯軸傳動,承載能力和傳動效率較高,適用于重載、大功率、大轉距傳動,如冶金、礦山、起重、運輸、石油、化工、建筑等機械設備的減速傳動。包括HWT、HWWT、HWB、HWWB型四種形式。

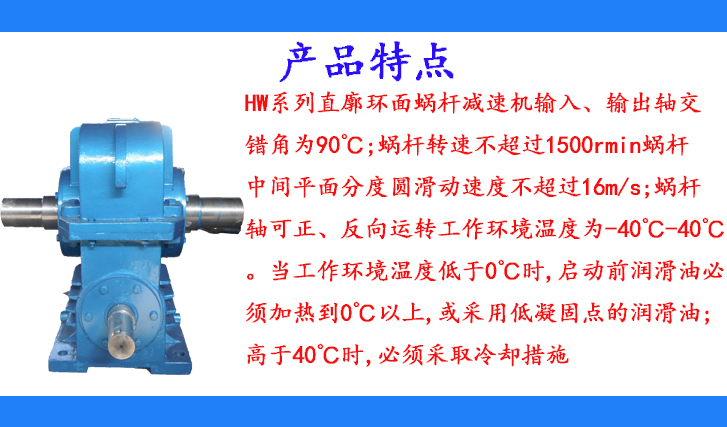

■產品特點

HW系列直廓環面蝸桿減速機輸入、輸出軸交錯角為90℃;

蝸桿轉速不超過1500rmin蝸桿中間平面分度圓滑動速度不超過16m/s;

蝸桿軸可正、反向運轉工作環境溫度為-40℃-40℃。

當工作環境溫度低于0℃時,啟動前潤滑油必須加熱到0℃以上,或采用低凝固點的潤滑油;高于40℃時,必須采取冷卻措施

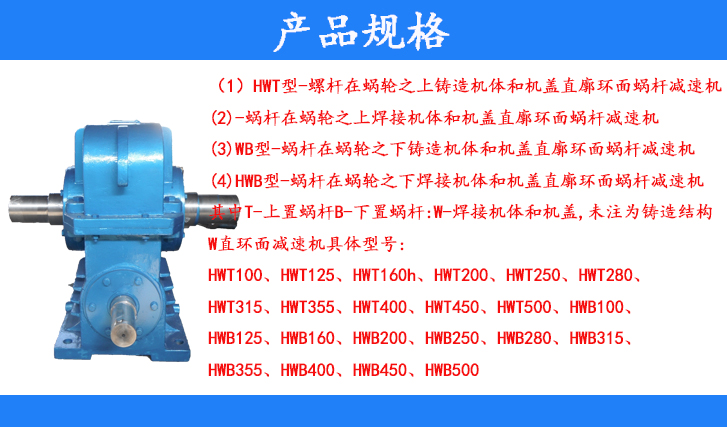

產品規格

1)HWT型-螺桿在蝸輪之上鑄造機體和機蓋直廓環面蝸桿減速機

(2)-蝸桿在蝸輪之上焊接機體和機蓋直廓環面蝸桿減速機

(3)WB型-蝸桿在蝸輪之下鑄造機體和機蓋直廓環面蝸桿減速機

(4)HWB型-蝸桿在蝸輪之下焊接機體和機蓋直廓環面蝸桿減速機其中T-上置蝸桿B-下置蝸桿:W-焊接機體和機蓋,未注為鑄造結構W直環面減速機具體型號:HWT100、HWT125、HWT160、HTW200、HWT250、HWT280、HWT255、HWB400、HWB450、HWB500
