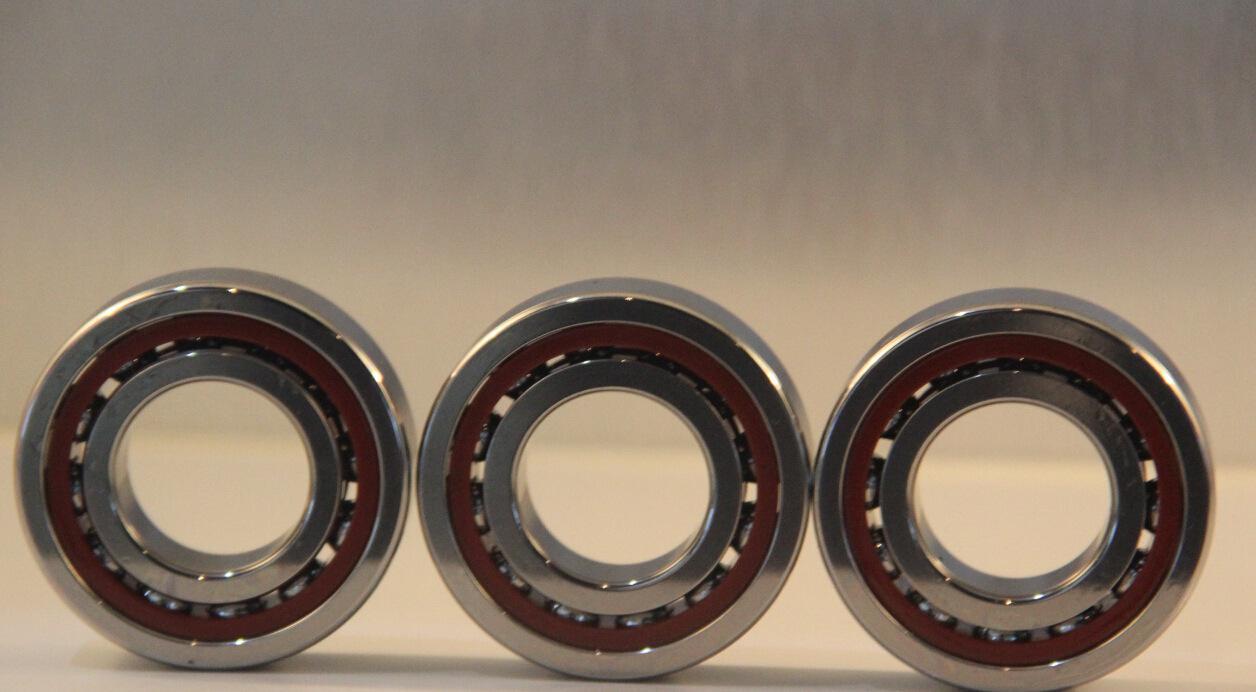

7204C/AC精密角接觸球軸承,外形尺寸為20*47*14mm。
洛陽精密軸承集團專業生產供應P2,P4級精密主軸軸承, 主要產品包括精密角接觸球軸承70系列、719系列、72系列,精密圓柱滾子軸承N10系列.
角接觸軸承的特點是它既能承受徑向載荷又能承受單方向軸向軸向載荷。接觸角越大,承受軸向載荷越大,接觸角越小,承受軸向載荷就越小。反之,接觸角越小,承受徑向載荷的能力越大,也越適用于高速應用的場合。根據不同工況條件,它可以有多種組配方式以獲得不同的承受徑向和軸向載荷能力,并滿足高轉速和徑、軸向高剛度的要求。因此它被廣泛應用于精密機床的主軸中。
角接觸球軸承配對形式有如下6種:
1、背對背配置,后置代號為DB(如70000/DB)
2、面對面配置,后置代號為DF(如70000/DF)
3、串聯配置,后置代號為DT(如70000/DT)
4、三聯配置,后置代號DBD(70000/DBD)
5、四聯配置,后置代號DBB(70000/DBD)
6、萬能配置,后知代號為DU
以下是為您推薦的部分型號:
軸承型號 |
外型尺寸 |
額定符合 |
極限 |
重量≈ | |||||||
d |
D |
B |
rmin |
r1min |
a |
Cr |
Cor |
脂 |
油 | ||
Mm ≈ |
KN |
r/min |
Kg | ||||||||
7204C |
20 |
47 |
14 |
1.0 |
0.3 |
12 |
13.1 |
9.6 |
34000 |
50000 |
0.11 |
7204AC |
20 |
47 |
14 |
1.0 |
0.3 |
15 |
12.6 |
9.2 |
30000 |
45000 |
0.11 |
7205C |
25 |
52 |
15 |
1.0 |
0.3 |
13 |
16.8 |
13.1 |
30000 |
45000 |
0.14 |
7205AC |
25 |
52 |
15 |
1.0 |
0.3 |
16 |
16.1 |
12.5 |
26000 |
40000 |
0.14 |
7206C |
30 |
62 |
16 |
1.0 |
0.3 |
14 |
23.4 |
18.8 |
24000 |
38000 |
0.21 |
7206AC |
30 |
62 |
16 |
1.0 |
0.3 |
19 |
22.3 |
18 |
20000 |
34000 |
0.21 |
7207C |
35 |
72 |
17 |
1.1 |
0.6 |
16 |
25.8 |
22.9 |
18000 |
3000 |
0.31 |
7207AC |
35 |
72 |
17 |
1.1 |
0.6 |
21 |
24.5 |
21.9 |
17000 |
28000 |
0.31 |
7208C |
40 |
80 |
18 |
1.1 |
0.6 |
17 |
34.1 |
30.9 |
17000 |
28000 |
0.4 |
7208AC |
40 |
80 |
18 |
1.1 |
0.6 |
23 |
32.5 |
29.5 |
15000 |
24000 |
0.4 |
7209C |
45 |
85 |
19 |
1.1 |
0.6 |
18 |
35.5 |
33.8 |
16000 |
26000 |
0.45 |
7209AC |
45 |
85 |
19 |
1.1 |
0.6 |
25 |
35.8 |
32.3 |
14000 |
22000 |
0.45 |
7210C |
50 |
90 |
20 |
1.1 |
0.6 |
19 |
43.3 |
40.6 |
15000 |
24000 |
0.49 |
7210AC |
50 |
100 |
21 |
1.5 |
0.6 |
26 |
41.3 |
38.7 |
14000 |
22000 |
0.49 |
7211C |
55 |
100 |
21 |
1.5 |
0.6 |
21 |
53.6 |
51.1 |
14000 |
22000 |
0.65 |
7211AC |
55 |
100 |
21 |
1.5 |
0.6 |
29 |
51.1 |
48.8 |
13000 |
20000 |
0.65 |
7212C |
60 |
110 |
22 |
1.5 |
0.6 |
22 |
55.8 |
56.2 |
12000 |
19000 |
0.86 |
7212AC |
60 |
110 |
22 |
1.5 |
0.6 |
31 |
53.0 |
53.5 |
11000 |
18000 |
0.86 |
7213C |
65 |
120 |
23 |
1.5 |
0.6 |
24 |
67.5 |
69.0 |
11000 |
18000 |
1.08 |
7213AC |
65 |
120 |
23 |
1.5 |
0.6 |
33 |
64.2 |
65.8 |
9500 |
16000 |
1.08 |
7214C |
70 |
125 |
24 |
1.5 |
0.6 |
25 |
70.2 |
74.6 |
10000 |
17000 |
1.19 |
7214AC |
70 |
125 |
24 |
1.5 |
0.6 |
35 |
66.6 |
71.1 |
9000 |
15000 |
1.19 |
7215C |
75 |
130 |
25 |
1.5 |
0.6 |
26 |
72.7 |
80.2 |
9500 |
16000 |
1.29 |
7215AC |
75 |
130 |
25 |
1.5 |
0.6 |
36 |
68.9 |
76.3 |
8500 |
14000 |
1.29 |
7216C |
80 |
140 |
26 |
2.0 |
1.0 |
28 |
86.5 |
96.5 |
9000 |
15000 |
1.58 |
7216AC |
80 |
140 |
26 |
2.0 |
1.0 |
39 |
82.1 |
91.9 |
8000 |
13000 |
1.58 |
7217C |
85 |
150 |
28 |
2.0 |
1.0 |
30 |
97.4 |
107.5 |
8500 |
14000 |
1.96 |
7217AC |
85 |
150 |
28 |
2.0 |
1.0 |
42 |
92.5 |
102.4 |
7500 |
12000 |
1.96 |
