產品說明

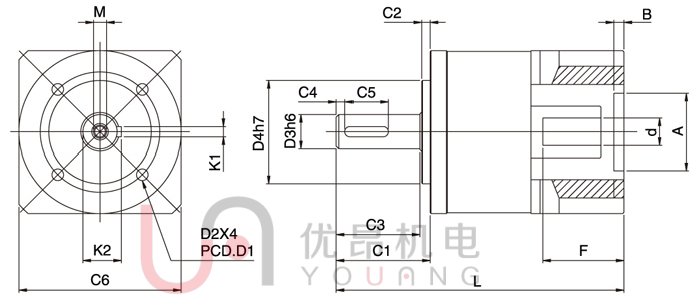

| 尺寸 | DL060 | DL090 | DL120 | DL150 | |
| D1 | 50 | 70 | 100 | 145 | |
| D2 | M5 | M6 | M8 | M12 | |
| ※D3 | 16(12~16) | 20(18~22) | 32(24~32) | 42(38~42) | |
| D4 | 40 | 60 | 80 | 130 | |
| C1 | 31 | 55 | 58 | 74 | |
| C2 | 3 | 5 | 5 | 4 | |
| C3 | 27 | 49 | 52 | 67 | |
| C4 | 3 | 5 | 5 | 5 | |
| C5 | 20 | 25 | 40 | 45 | |
| C6 | 60 | 93 | 115 | 160 | |
| L | L1(一段) | 116 | 175 | 170 | 261 |
| L2(二段) | 135 | 200 | 198 | 313 | |
| M | M5*P0.8×12 | M6*P1.5×12 | M8*P1.25×27 | M12*P1.75×32 | |
| K1 | 5 | 6 | 10 | 12 | |
| K2 | 18 | 22.5 | 35.1 | 45 | |
| d | ≦14 | ≦24 | ≦28 | ≦42 | |
| △A | 30 ~ 50 | 50 ~ 80 | 50 ~ 110 | 95 ~ 130 | |
| B | 4 | 8 | 5 | 10 | |
| △F | ≦30 | ≦40 | ≦47.5 | ≦66.5 | |
| 註：三段不在此表中，如有需要請和我們的銷售人員聯絡。 ※：減速機出力軸，可以為客戶定製大小和長短。 △：此記號表示之特殊尺寸，按客戶需求和伺服馬達不同而有所變動。 | |||||
| 規格 | 減速比 | DL060 | DS090 | DS120 | DS150 | |
| 瞬間最大輸出扭矩 (1) T2B [Nm] |
3/9/10/21/30 | 120 | 420 | 780 | 1428 | |
| 4/15/16/20/25/40 | 153 | 504 | 918 | 1680 | ||
| 7/28/35/70/100 | 132 | 498 | 855 | 1560 | ||
| 5/50 | 141 | 465 | 976 | 1608 | ||
| 額定輸出扭矩 T2N [Nm] |
3/9/10/30 | 40 | 140 | 260 | 476 | |
| 4/15/16/20/25/28/40 | 51 | 168 | 306 | 560 | ||
| 7/21/35/70/100 | 44 | 166 | 285 | 520 | ||
| 5/50 | 47 | 155 | 292 | 536 | ||
| 減速比 (Reduction Ratio) | 1 stage | 3/4/5/7/10 | ||||
| 2 stage | 9/12/15/16/20/21/25/28/30/35/40/49/50/70 | |||||
| 3 stage | 100/200/250 | |||||
| 額定輸入轉速 n1N [rpm] |
3/4/5 | 3300 | 2600 | 2300 | 2200 | |
| 7/10 | 4000 | 2900 | 2700 | 2700 | ||
| 12~40 | 4400 | 3200 | 3000 | 3000 | ||
| 50 | 4800 | 3600 | 3300 | 3200 | ||
| 70~100 | 5500 | 4200 | 3900 | 3500 | ||
| 精密背隙 [arcmin] | 3~10 | ≦10 | ≦10 | ≦10 | ≦10 | |
| 12~100 | ≦12 | ≦12 | ≦12 | ≦12 | ||
| 扭轉剛性 [Nm/arcmin] | 3~100 | 7 | 11 | 27 | 48 | |
| 容許徑向力 F2rB² | N | L1，L2 | 750 | 5400 | 7500 | 14000 |
| 容許軸向力 F2aB² | N | L1，L2 | 545 | 4500 | 3225 | 12000 |
| 滿載時使用效率 % | 3~10 | ≧97 | ||||
| 12~100 | ≧94 | |||||
| 使用壽命 Lh2 [h] | 3~100 | 20000 | ||||
| 重量 [KG] | 3~10 | 1.1 | 3.5 | 6 | 16 | |
| 12~100 | 1.6 | 4.5 | 7.2 | 20 | ||
| 噪音值 db | 65 | 64 | 64 | 64 | ||
| 使用溫度範圍（℃） | ( -15℃ ~ +90℃ ) | |||||
| 防護等級 | IP64 | |||||
| 潤滑油 | 人工合成潤滑油 ISO VG220 | |||||
| 轉動質量 J1 [kg.cm] |
段數 | 減速比 | ||||
| 1 | 3 | 0.31 | 0.4 | 5.9 | 10.5 | |
| 4 | 0.3 | 0.6 | 5.09 | 9.1 | ||
| 5 | 0.29 | 0.59 | 4.93 | 9.85 | ||
| 7 | 0.28 | 0.58 | 4.83 | 8..85 | ||
| 10 | 0.27 | 0.57 | 4.81 | 8.46 | ||
| 2 | 9 | 0.29 | 0.56 | 4.91 | 9.02 | |
| 12 | 0.3 | 0.58 | 5.1 | 9.01 | ||
| 16 | 0.3 | 0.6 | 5.09 | 9.01 | ||
| 20 | 0.3 | 0.6 | 5.07 | 9.02 | ||
| 25 | 0.29 | 0.59 | 4.91 | 8.83 | ||
| 28 | 0.3 | 0.59 | 5.07 | 9.01 | ||
| 35 | 0.3 | 0.58 | 4.91 | 8.82 | ||
| 40 | 0.27 | 0.56 | 4.8 | 8.45 | ||
| 50 | 0.27 | 0.56 | 4.8 | 8.45 | ||
| 70 | 0.27 | 0.56 | 4.8 | 8.45 | ||
| 100 | 0.27 | 0.56 | 4.8 | 8.45 | ||
| 註： 1. 三段不在上表中、另有軸加長和加大設計、若需要用到請告之我們銷售人員。 2. 慣性距較大的場合減速機型號需選大一級使用，輸出轉速100rpm作用於輸出軸中心。 3. 連續運轉將會減少減速機二分之一的使用壽命。 | ||||||
