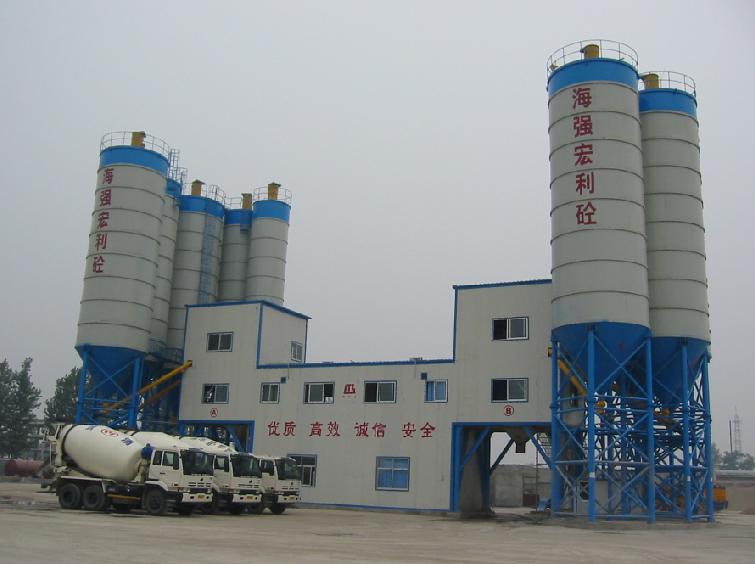

HZS120型混凝土攪拌站是鴻達集團綜合國內外多種機型的優點和先進技術，結合本公司多年生產混凝土攪拌設備的經驗而開發的產品。是由配料裝置、骨料輸送裝置、粉料輸送裝置、供水供添加劑系統、計量系統、攪拌系統、電控系統及氣控系統組成的全自動混凝土攪拌設備。具有結構合理、性能優良、工作可靠、操作方便，計量準確等特點，適用于道路、機場、港口、水電等大型工程及預制構件、商品混凝土等大方量混凝土的生產，被廣泛應用于各種工程建設施工中。其主要特點如下：

·整機結構合理美觀大方，安裝、拆卸迅速，運輸方便。具有多種布置形式，能適應不同場地的要求。

·攪拌主機采用 JS2000型雙臥軸強制式混凝土攪拌機，攪拌質量好，生產率高，對干硬性、半干硬性、塑性及各種配比的混凝土均能在理想時間內完成良好的攪拌。

·所有計量單元的計量元件及控制元件均采用進口元件，微機控制，完全保證計量準確且性能穩定。

·所有粉狀物料，從上料、配料、計量、加料到攪拌出料都在密閉狀態下進行，攪拌主樓內使用高品質的除塵器，攪拌主樓及皮帶輸送機的包裝封閉，極大地降低了粉塵和噪聲對環境的污染，環保性能好。

·每個維修及保養部位都設有平臺或梯子，主機清洗設有高壓泵清洗裝置，維護性能好。

·整機采用雙計算機控制系統，在雙機進行切換時，能毫無影響的自動保證系統持續進行生產控制。動態面板顯示，能清楚了解各部分的運行情況。直觀的監控界面，能清晰、準確的觀察現場工作流程�？蛇M行報表打印管理。

·電控系統元件采用進口元件，整體性能穩定，功能強大。異常工況及故障自動檢測，采用文字、聲、光、報警提示、方便故障的檢修及排除。







主要技術性能參數
規格型號	HZS120
理論生產率	120m3/h
攪拌主機	JS2000
最大骨料粒徑	80mm
骨料倉容積	4×16m3
骨料輸送方式	平皮帶機
骨料計量	2×3000Kg ±2%
水泥計量	1200Kg ±1%
粉煤灰計量	600Kg ±1%
水計量	600Kg ±1%
添加劑計量	50Kg ±1%
整機功率	160Kw
整機質量	71
外形尺寸(工作狀態；長×寬×高)	44m×18m×12.7m
出料高度	3.8 m
粉罐（選配件）	根據用戶需要，數量及容量大小可選
水泥螺旋（選配件）	每個粉罐需配一條φ219或φ273螺旋





分項	配置	規格、型號	數量	單位
1、配料系統 PL3200	骨料倉	骨料倉4x16m3	1	套
	骨料計量倉		4	個
	稱重傳感器		2	套
	骨料輸出皮帶機	800 mm寬（帶清掃器）	1	套
	氣缸	SI-100-300	12	件
	振動器		4	件
	振動器		2	件
	框架		1	套
2、骨料提升系統	1米寬平皮帶	1000mm寬，18°	1	套
	電機	37KW	1	件
	軸裝式減速機		1	件
	墜重張緊裝置		1	套
	清掃裝置		1	套
	上、下托輥		1	套
	機架	雙走道	1	套
	彩鋼板包裝		1	套
3、攪拌主機	JS2000鋼結構		1	套
	減速機		2	件
	電機	37KW	2	件
	卸料系統		1	套
	潤滑系統		1	套
	軸端主密封件		1	套
4、攪拌主樓	主樓支腿		1	套
	成品料接料斗		1	套
	攪拌層		1	套
	計量層		1	套
	過渡料倉		1	套
	樓頂		1	套
	樓梯走道		1	套
	外部包裝		1	套
	振動器		2	件
	樓內除塵系統		1	套
	氣缸	SI-125-200	1	件
	高壓清洗系統	SL40A	1	套
5、水計 量系統	水計量箱		1	套
	水秤		3	件
	蝶閥		1	套
	熱水泵		2	件
	管道		1	件
6、水泥 計量系統	計量倉		1	套
	稱重傳感器		3	件
	蝴蝶閥		1	件
	振動器		1	件
7、粉煤灰計量系統	計量倉		1	套
	稱重傳感器		3	件
	蝴蝶閥		1	件
	振動器		1	件
8、外加劑計量系統	外加劑計量箱		1	套
	管路		2	套
	稱重傳感器		1	件
	管道		2	套
	蝴蝶閥		1	件
	外加劑泵		2	件
9、氣動系統	空氣壓縮機		1	件
	電磁閥（整套）		1	套
	管路系統		1	套
	儲氣罐		2	件
10、電控系統	強電柜		1	套
	弱電柜		1	套
	控制操作臺		1	套
	控制室		1	套
	管理控制機		2	套
	液晶顯示器		2	套
	接觸器		1	套
	自動開關		1	套
	微型繼電器		1	套
	熱繼電器		1	套
	PLC		1	套
	稱重變送器		1	套
	UPS		1	套
	空調		1	套
	電控輔件		1	套
	監視器		2	套
	攝像頭		2	套
	打印機		1	套
	連接電纜及附件		1	套
11、粉料供給系統（用戶自選件）	粉煤灰螺旋	φ219；數量按需		條
	水泥螺旋	φ273；數量按需		條
	粉罐	大小及數量按需		個
