HCZZY-20型 雙向精密自準直儀（20m）

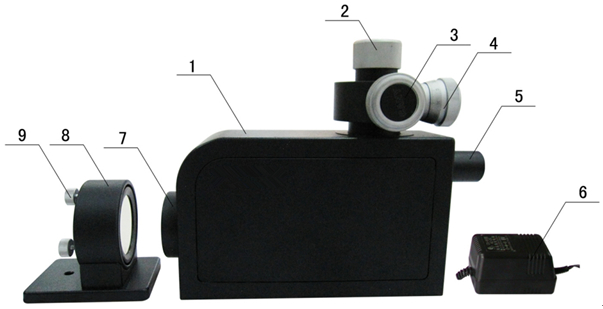

1、儀器主機 2、二維測微儀 3、目鏡組 4、測微輪轂 5、可卸式照明燈頭
6、變壓器 7、望遠物鏡 8、可調式反射鏡 9、調節螺釘
設備概述：
HCZZY-20型 雙向精密自準直儀（20m）是一種高精度測角用的精密光學儀器。它廣泛用于測量導軌的直線性、精密平板的平面度、基面之間的垂直度和平行度、精密軸系的晃動誤差等；同時還可以來測量各種棱鏡的角度差和平鏡的平行差以及測量檢驗各種棱鏡、平鏡與裝配基準面之間的角度誤差。該儀器主要用于小角度的精密測量，如多面棱體的檢定。也可測量高精度導軌等精密零件的直線性、平行性、垂直性及相對位置。在精密測量和儀器檢定中還可作非接觸式定位，又可作自動測量。該儀器具有安裝、使用方便等特點，是精密機械、儀器制造及有關科研、計量部門必不可少的檢測儀器。
設備用途：
該儀器是一種應用光學自準直成象測微原理的高精度測角儀器，它利用光學自準直法，把角度量變成線值量，由微型線位移光柵傳感器測出線值變化量，間接地把角度變化量測出來。它廣泛用于小角度的精密測量。如：配合多面棱體用來檢驗各種分度圓（多點分度臺、光學分度臺、轉臺、測角儀等）的分度誤差；測量導軌的直線度、精密平板的平面度、基面之間的垂直度和平行度、精密軸系的晃動誤差等；同時還可以用來測量各種棱鏡的角度差和平鏡的平行差以及測量檢驗各種棱鏡、平鏡與裝配基準面之間的角度誤差。因此該儀器可以在機械制造業、精密儀器制造業、計量室、光學實驗室、光學冷加工車間及光學儀器的裝配、調整、檢驗等多方面廣泛得到應用�？蓮V泛應用于各級計量單位、研究所、大學試驗室、及大廠計量室和車間加工現場，對機床、儀器的精密導軌和精密平板作運動直線軸和平直度測量，以角度儀器和器具的角值精度測定。
使用環境：
1．環境要求：
本儀器為精密計量儀器，測量精度直接與環境條件有關，為此使用本儀器應在環境整潔、離震源較遠、恒溫達20℃±1℃的工作環境內進行，當加工現場測量時，也適當注意上述要求。
2．操作注意事項：
儀器使用前應用軟性紗布和航空汽油將基面的防繡油脂清擦干凈。
儀器的二維測微器，供用戶在觀察時使用。
測微鼓輪系由精密螺桿付組成，使用時，切勿旋轉過快，或用力過猛，以防精密螺桿精度走失及定位失靈。
技術指標：
1. 測量距離：0-20m
2. 測量范圍：角值±5′
3. 測量精度：[1.5%](100")
4. 分格值：角值0.5″/格
5. 基面尺寸：100×100mm（大反光鏡底板）
6. 反射鏡底板；250×100
7. 輸入電源：220-6V（LED）
8. 主機外形及尺寸：250×100×145mm
9. 主機重量：16KG
標準配置：
|
序號 |
名稱 |
數量 |
|
1 |
主機 |
1臺 |
|
2 |
可調式反射鏡 |
1只 |
|
3 |
變壓器 |
1只 |
|
4 |
儀器箱 |
1只 |
|
5 |
燈泡 |
1只 |
|
6 |
電源線 |
1根 |
|
7 |
隨機文件 |
1套 |
選配附件：
1、帶磁性座的反射鏡
2、光學直角器
3、光學取景器
4、激光找準器
注意事項：
(1)儀器及被測量零件應放在較穩定的工作臺上。工作環境應力求溫度恒定，做測件與儀器中間不得有抖動的氣流，如通風口、暖氣片、電烙鐵、臺燈、人體溫度等，應盡量避免其影響。
(2)觀察表而鍍反射膜的反射鏡自準像應選擇小功率燈泡，觀察表面未鍍反射膜的光學零件(如平行平板、棱鏡等)的自準像則應選擇功率大的燈泡，該儀器可使用6v5w以下的小燈泡。
(3)在可能的情況下每一個自準像多次瞄準所讀取的讀數取平均值計算可降低瞄準誤差，提高儀器精度。一般取3～5次。
維護保養：
1.該儀器系精密光學儀器，應該由專人保管。使用者應了解儀器的原理、性能及使用方法。使用存放應十分小心，防止碰撞及振動。應保持工作環境的消潔及溫度穩定。
2.儀器出廠時各部份均保證了良好的性能，除可調部份一般不能隨意拆開調整。如發生故障應由有經驗的人檢修或送回制造廠家檢修。
3.鏡頭及目鏡的外露玻璃部分切忌手摸，應盡量少擦。如有灰塵可用軟毛刷輕輕掃掉。如有印跡可用脫脂棉或鏡頭紙蘸少量的酒精乙醚的混合物歧丙酮等進行擦拭。
4.鏡管及其它外露表面可用溶劑汽油清擦干凈。儀器使用后應蓋上護蓋，若長時間不用應裝入箱內并放平于干燥、溫度適當之處進行保管。
