一、電動推桿概述：
    DT系列電動推桿是一種將電能轉換成往復運動機械能的通用機械手，適用于各種復雜或簡單的工藝流程，具有結構緊湊，安裝方便，使用可靠，維修簡單，節約能源等優點。與液壓氣動系統相比，不但省掉了繁雜的系統和減輕了重量，而且不受氣候及環境的限制，可實現遠距離集中或自動控制，廣泛應用于冶金、礦山、電力、煤炭、交通、糧食、化工、建材等部門。



二、電動推桿結構與性能：
1、結構：
    電動推桿由電動機、減速齒輪、絲桿、銅螺母、導向套、活塞桿、軸承座、軸承座、彈簧、缸筒座、聯接叉及光電接近開關裝置（用戶選購）等部件所組成。
2、工作原理：
    電動機通過一級或二級齒輪減速后，帶動絲杠螺母付，把電動機的旋轉運動變?yōu)橹本�運動，利
用電動機正反轉實現推桿往復動作。輸出推拉力相等。通過各種杠桿力臂長度，可以增長行程。
3、過載自動保護功能：
    電動推桿內過載自動保護裝置，當推桿行程到極限位置或負載超過額定推力一定數值時，推桿
將自動切斷電源，起到保護作用，使電動機及其它構件不致?lián)p壞，但不得以此作為正常運行時的限
位開關使用。因此要求在本機上另行配置外行程限位開關裝置，本廠可為用戶配置光電接近開關裝
置，以控制推桿正常起停。



　1、工作原理：電液推桿以電動機為動力源，通過電動機正（或反）向旋轉，使液壓油經過雙向齒輪泵輸出壓力油，經油路集成塊，送至工作油缸，實現活塞桿的往復運動。

　2、過載自動保護功能：電液推桿工作時，如活塞桿所受外力超過額定的輸出力或活塞已到終點，電機仍在轉動，這時油路中油壓增高到調定的壓力，溢流閥迅速而準確地溢流，實現過載自動保護，電機雖在轉動，但絕不會燒毀。

　3、自鎖功能：電液推桿的油路集成塊中設計了液壓自鎖機構，電機停止，活塞桿立即停止在一定的位置上，壓力油處于保壓狀態。

　4、可根據用戶要求，在額定的速度范圍內進行無級調節速度。

　5、在額定的輸出力范圍內進行無級調節推、拉力。

　6、在額定的行程范圍內用電控可進行無級調節行程

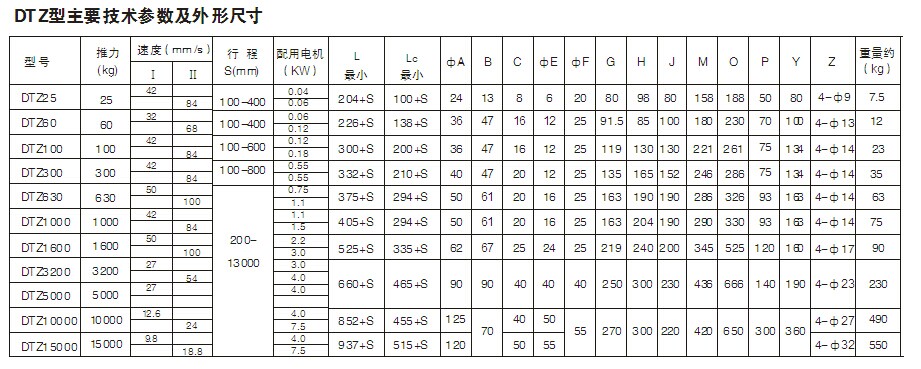

電動推桿按額定推力目前分為25、100、300、500、700、1000、1600、3200、5000、10000、20000、30000公斤等12個等級，按行程為100、200、300、400、500、600、700、800、900、1000、1100、1200、1300毫米，每種行程又有42或84，50或100，26.6或53.2兩種速度。
