精密行星減速機: 威樸減速機第一代精密行星減速機分 一級速比:3、4、5、8、10 產品概述: 行星減速機應用領域:伺服行星減速機可直接安裝到交流和直流伺服馬達上,廣泛應用于精密加工機床、航太工業、半導體設備、印刷機械,食品包裝、自動化產業、工業機器人、醫療檢驗、精密測試儀器和自動化高精度的機電產品行業。 詳細資料請下載:http://www.wpjsj.com/ziliaoxiazai-145222.html(PL系列一精密行星減速機參數技術文檔)
具有高精度、高鋼性、高負載、高效率、高速比、高壽命、低慣性、低振動、低噪音、低溫升、外觀美、結構輕小、安裝方便、精確定位等 特點,適用于交流伺服馬達、直流伺服馬達、步進馬達、液壓馬達的增速與減速傳動。適合于全球任何廠商所制造的驅動產品連接,如:松下 、臺達、安川、富士、三菱、三洋、西門子、施耐德、法那克、科比、科爾摩根、AMK、帕克等等。
PLE40、PLE60、PLE80、PLE120、PLE160;
PLF40、PLF60、PLF80、PLF120、PLF160;
WPLE40、WPLE60、WPLE80、WPLE120、WPLE160;
WPLF40、WPLF60、WPLF80、WPLF120、WPLF160;
PLES40、PLES60、PLES80、PLES120、PLES160機座型號;
傳動比分一、二、三級減速傳動:
二級速比:9、12、15、20、25、32、40、64
三級速比:60、80、100、120、160、200、256、320、512
共有22個速比可選擇;共有數百種規格。 產品型號例如:PLE40-3。

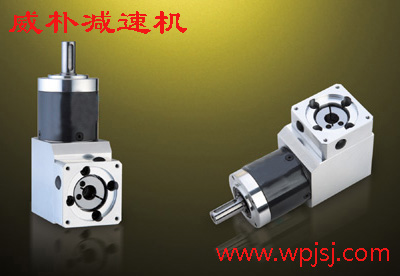

直角行星減速機性能及特點:
1、行星齒輪的傳動介面采用不含保持器之滿針滾針軸承,增加接觸面積以提高結構剛性及輸出扭矩;
2、采用3D/PORE的設計分析技術,分別對螺旋齒面作齒形及導程修整,以降低齒輪對嚙入及嚙出的沖擊和噪音,增加齒輪系的使用壽命;
3、齒輪材料選用高級的鉻鉬釩合金鋼,經調質熱處理至基材硬度30HRC,再利用本廠先進的離子氮化設備將齒輪表面的硬度氮化至840HV,以獲得最佳的耐磨耗和耐沖擊韌性;
4、行星臂架與輸出軸采用一體式的結構設計,且輸出軸的軸承配置采用大跨距設計確保最大的扭轉剛性和輸出負載能力;
5、 輸出端的油封接觸介面采用先進的氮化鈦(TiN)鍍膜,表面硬度達 2000HV 以上,且接觸面的表面粗糙度達Ra 0.2um 以下,可確保最低摩擦系數和最低的啟動扭矩;
6、 使用NYOGEL792D合成潤滑油脂,并采用IP65防護等級的密封設計,潤滑油不泄露,免維護;
7、輸入端與馬達的連接采用筒夾式的鎖緊機構并經動平衡分析,以確保在高輸入轉速下結合介面的同心度和零背隙的動力傳遞;
8、整支齒輪棒材制作出的太陽齒輪,剛性強,同心度準確;
9、 獨特的馬達連接板和軸襯的模組化設計,適用于任何伺服馬達;
10、齒輪箱表面利用無電解鎳處理,馬達連接板采用黑色陽極處理,提高環境的耐受性和抗腐蝕能力;
11、齒輪箱和內環齒輪采用一體式的設計,結構緊湊、精密度高、輸出扭矩大。
