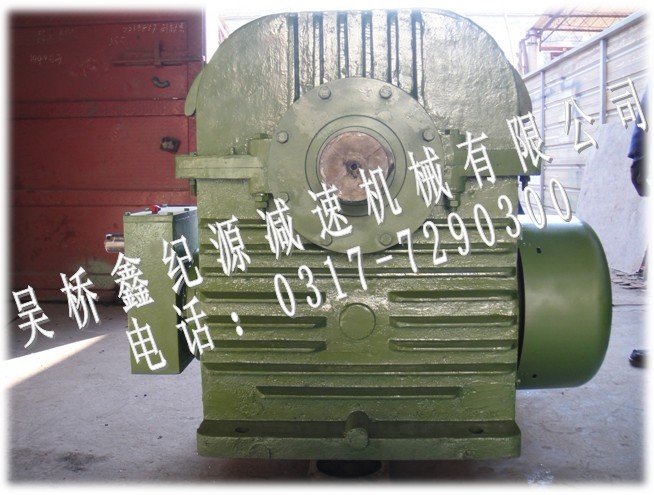

GCWU355雙機減速機（圖）

減速機信息網

公司名稱：吳橋鑫紀源減速機械有限公司
產品價格：面議/臺
最小起訂：1臺起訂
發布日期：2014年8月26日
所在地：河北滄州

聯系方式 | CONTACT

吳橋鑫紀源減速機械有限公司

聯系人:楊洪武(先生)
電話:(0317)7290300
手機:13784756395
傳真:(0317)7296289
地址:河北省滄州市吳橋縣楊家寺鄉鎮府
郵編:061801

詳細信息

GCWO雙級蝸桿及齒輪-蝸桿減速器（JB/T7008-1993）由兩類產品構成，其中GCWO型雙級蝸桿減速器是由速比及規格不同的兩級圓弧圓柱蝸桿傳動組成；齒輪—蝸桿減速器是由高速級為圓柱齒輪傳動、低速級為圓弧圓柱蝸桿傳動的兩級傳動組成。按低速級蝸桿置向不同可分為：蝸桿下置式、蝸桿側置式、蝸桿上置式三種結構形式。具有承載能力高、傳動效率高、傳動比大、結構緊湊等特點，主要適用于冶金、礦山、起重、運輸、化工、建筑、建材、輕工等行業。

工作條件：輸入軸轉速不超過1500r/min；工作環境溫度為—40～40℃，當工作環境溫度低于0℃時，啟動前潤滑油必須加熱到0℃以上，或采用低凝固點的潤滑油；減速器可正、反向運轉。

GCWO型—低速級蝸桿在蝸輪之下的齒輪—蝸桿減速器；其中C—ZG型蝸桿；G—齒輪；W—蝸桿減速器；O—蝸桿上置式；

GCWU、GCWO、GCWS型減速器額定輸入功率P₁及輸出轉矩T₂

公稱傳動比i	輸入轉速 n₁/r·min^-1	低速級中心距a/mm	100	125	160	200	250	315	355	400	450	500
公稱傳動比i	輸入轉速 n₁/r·min^-1	額定輸入功率P₁/kW；額定輸出轉矩T₂/N·m
35.5	1500	P₁	4.02	7.1	12.3	19.8	35.8	57.0	67.0	88.0	112.0	139.0
	1500	T₂	770	1400	2480	4080	7500	12100	13500	18900	24000	30200
	1000	P₁	3.0	5.75	9.8	14.8	27.7	46.7	57.5	78.0	105.0	126.0
	1000	T₂	840	1610	2750	4400	8500	14500	17000	24700	33500	40400
	750	P₁	2.4	4.54	7.8	12.3	23.0	38.7	49.5	68.0	87.0	110.0
	750	T₂	870	1670	2990	4800	9100	15500	19000	28000	36000	46200
	500	P₁	1.75	3.3	6.0	9.4	17.0	28.8	37.5	51.0	63.0	85.0
	500	T₂	920	1730	3320	5400	9800	17000	21000	31000	38000	52500
40	1500	P₁	3.7	6.6	11.0	18.0	33.0	51.0	61.0	85.0	101.0	125.0
	1500	T₂	810	1450	2600	4200	7800	12500	14000	21000	25000	31500
	1000	P₁	2.7	5.0	8.2	13.0	24.5	42.5	53.0	77.0	95.0	120.0
	1000	T₂	870	1750	2800	4500	8700	15000	18000	28000	34500	43500
	750	P₁	2.25	4.1	6.7	10.5	19.5	34.0	43.5	62.0	77.0	105.0
	750	T₂	910	1850	3000	4850	9200	16000	19500	29500	37000	49500
	500	P₁	1.05	3.0	5.1	8.2	14.5	25.5	32.5	46	56.0	75.0
	500	T₂	1050	1650	3350	5500	9900	17500	21500	32000	39000	53000
45	1500	P₁	3.4	6.1	10.3	16.5	31.0	49.5	59.0	83.0	99.0	125.0
	1500	T₂	820	1500	2650	4300	8200	13500	15000	22500	27000	34000
	1000	P₁	2.5	4.65	7.5	12.0	22.5	38.5	48.0	71.0	87.0	115.0
	1000	T₂	880	1650	2850	4650	8800	15500	18500	28500	35500	46500
	750	P₁	2.0	3.75	6.2	9.7	18.0	31.0	40.0	56.0	70.0	95.0
	750	T₂	920	1750	3100	5000	9300	16500	20000	30000	37500	51000
	500	P₁	1.45	2.75	4.8	7.7	13.5	23.0	29.5	42.0	51.0	68.0
	500	T₂	980	1900	3500	5800	10000	18000	22000	33000	40500	54000
50	1500	P₁	3.1	5.6	9.8	15.5	29.5	48.5	58.0	81.0	97.0	120.0
	1500	T₂	840	1550	2700	4300	8300	14000	16000	23500	28500	35500
	1000	P₁	2.25	4.25	7.2	11.0	21.5	36.5	46.5	67.0	83.0	110.0
	1000	T₂	900	1700	2900	4700	8900	15500	19000	29000	36000	48000
	750	P₁	1.8	3.35	6.0	9.4	17.0	29.5	38.5	54.0	67.0	90.0
	750	T₂	940	1800	3200	5100	9400	16500	20500	30500	38000	51000
	500	P₁	1.3	2.5	4.65	7.4	13.0	22.0	28.0	39.5	48.5	65.0
	500	T₂	1000	1950	3650	5900	10500	18000	22000	33500	41000	55000
56	1500	P₁	2.9	5.3	8.7	13.5	26.0	44.5	55.0	79.0	93.0	120.0
	1500	T₂	860	1600	2750	4450	8500	14500	17000	26500	31500	40500
	1000	P₁	2.1	3.95	6.6	10.0	19.0	33.0	42.5	59.0	73.0	100.0
	1000	T₂	920	1750	3050	4850	9200	16000	19500	29500	37000	50000
	750	P₁	1.65	3.2	5.6	8.6	15.5	27.0	34.5	48.5	59.0	80.0
	750	T₂	960	1850	3400	5400	9700	17000	21000	31500	38500	53000
	500	P₁	1.2	2.35	4.2	6.8	11.5	20.0	26.0	35.5	43.0	58.0
	500	T₂	1000	2000	3750	6300	11000	19000	23000	34500	42000	57000
63	1500	P₁	2.55	4.7	8.1	12.5	24.0	40.5	51.0	74.0	88.0	115.0
	1500	T₂	880	1650	2800	4550	8700	15000	18000	28000	33500	44000
	1000	P₁	1.85	3.45	6.2	9.7	17.5	30.5	39.5	55.0	68.0	91.0
	1000	T₂	940	1800	3200	5100	9400	16500	20500	30500	38000	50000
	750	P₁	1.5	2.75	5.2	8.1	14.0	25.5	31.5	44.0	56.0	73.0
	750	T₂	990	1850	3450	5600	10000	18000	21500	32500	41000	53000
	500	P₁	1.05	2.05	3.9	6.4	11.0	18.5	24.0	33.0	40.5	54.0
	500	T₂	1050	2050	3850	6600	11000	19500	24000	35500	44000	59000
71	1500	P₁	2.3	4.35	7.5	12.0	22.0	37.5	47.5	69.0	83.0	115.0
	1500	T₂	900	1700	2900	4750	8900	15500	19000	28000	34000	48000
	1000	P₁	1.7	3.15	5.9	9.0	16.0	28.0	36.0	52.0	64.0	84.0
	1000	T₂	960	1850	3300	5300	9700	17500	21000	31000	39000	53000
	750	P₁	1.35	2.55	4.85	7.5	13.0	23.5	29.0	41.5	52.0	67.0
	750	T₂	1000	1900	3600	5800	10500	19000	22500	33000	41500	55000
	500	P₁	0.98	1.9	3.65	6.0	9.8	17.5	22.0	31.5	37.5	50.0
	500	T₂	1050	2100	3950	6800	11500	21000	24500	36500	44000	61000
80	1500	P₁	2.1	3.95	6.9	11.0	20.0	35.5	45.5	63.0	78.0	105.0
	1500	T₂	920	1750	2950	4900	9100	16000	19500	29000	36000	50000
	1000	P₁	1.55	2.85	5.4	8.2	14.5	26.5	34.5	46.5	58.0	75.0
	1000	T₂	980	1850	3400	5500	9800	17500	21500	31500	40000	53000
	750	P₁	1.25	2.3	4.45	6.9	12.0	22.0	28.0	37.0	46.5	61.0
	750	T₂	1050	2000	3700	6100	10500	19000	23000	33500	42500	56000
	500	P₁	0.88	1.7	3.3	5.5	9.4	17.0	21.0	28.5	34.5	45.5
	500	T₂	1100	2100	4050	7000	12500	21500	25500	38000	46000	62000
90	1500	P₁	2.0	3.8	6.4	10.0	18.0	32.0	42.0	58.0	72.0	99.0
	1500	T₂	930	1800	3050	4950	9300	16000	20000	29500	36500	51000
	1000	P₁	1.45	2.75	5.0	7.8	13.5	24.5	31.0	43.5	55.0	71.0
	1000	T₂	990	1900	3450	5600	10000	17500	22000	32500	41500	54000
	750	P₁	1.15	2.2	4.05	6.7	11.5	20.0	25.0	35.5	43.5	58.0
	750	T₂	1050	2000	3750	6300	11000	19500	23500	34500	43000	58000
	500	P₁	0.84	1.6	3.0	5.2	8.8	15.5	19.0	27.0	33.0	43.0
	500	T₂	1100	2150	4100	7200	12500	22000	26000	39000	48000	64000
100	1500	P₁	1.9	3.35	5.7	8.9	16.5	29.0	37.0	54.0	67.0	87.0
	1500	T₂	900	1650	2800	4550	8500	15500	19000	29000	37000	47000
	1000	P₁	1.4	2.5	4.25	6.7	12.0	21.0	27.0	38.5	48.0	62.0
	1000	T₂	980	1750	3050	4950	9100	16000	20000	30500	38000	50000
	750	P₁	1.15	2.2	3.6	5.6	9.7	17.0	22.0	31.0	38.5	50.
	750

GCWO齒輪-蝸桿減速器的實際傳動比

低速級中心距 a/mm	公稱傳動比i_N
	35.5	40	45	50	56	63	71	80	90	100
	實際傳動比i
100	37.20	40.24	45.10	50.80	56.00	65.95	74.19	84.15	89.97	101.68
125	37.20	40.24	45.10	50.80	56.00	65.95	74.19	84.15	89.97	101.68
160	37.20	41.82	47.24	50.32	57.40	66.06	71.15	80.05	90.63	100.64
200	37.20	41.82	47.24	50.32	58.22	65.07	73.21	83.08	95.27	100.64
250	37.34	41.79	46.98	50.81	56.62	64.74	73.21	83.08	95.27	101.61
315	37.20	41.82	45.56	50.84	57.05	64.43	73.37	84.42	90.63	101.68
355	35.39	39.78	43.33	48.36	54.27	61.29	69.79	80.30	86.21	96.72
400	37.21	41.82	46.52	52.11	58.71	65.07	73.21	83.09	94.05	104.22
450	37.21	41.82	46.52	52.11	58.71	65.07	73.21	83.09	94.05	104.22
500	37.34	41.79	45.10	50.81	57.60	65.07	72.24	83.08	89.97	101.61

低速級中心距 a/mm	公稱傳動比i_N
	112	125	140	160	180	200	224	250	280	315
	實際傳動比i
100	111.97	131.90	148.38	168.31	179.95	209.10	224.43	255.00	273.7	—
125	111.97	131.90	148.38	168.31	179.95	209.10	224.43	255.00	273.7	—
160	114.80	132.11	142.30	160.10	181.27	207.41	225.50	252.94	275.00	335.50
200	116.44	130.13	146.43	166.17	190.53	207.56	225.50	253.13	275.00	330.00
250	113.24	129.47	146.43	166.16	190.53	209.10	232.34	255.00	283.34	334.34
315	114.10	128.86	146.74	168.84	181.26	207.42	222.96	252.95	271.9	320.84
355	108.54	122.58	139.58	160.60	172.42	193.30	212.08	258.01	277.34	315.40
400	117.42	130.13	146.41	166.17	188.11	209.55	224.31	260.66	279.02	322.79
450	117.42	130.13	146.41	166.17	188.11	209.55	224.31	265.77	284.09	322.79
500	115.19	130.13	144.48	166.16	179.95	202.72	230.63	252.16	286.88	331.88

GCWO減速器高速級與低速級的中心距及組合

型號	高速級及低速級中心距
GCWU CCWU	高速級	63		80	100	125	160		200		250
GCWU CCWU	低速級	100	125	160	200	250	315	355	400	450	500
GCWS CCWS	高速級	63		80	100	125	160		200		250
GCWS CCWS	低速級	100	125	160	200	250	315	355	400	450	500
GCWO CCWO	高速級	63		80	100	125	—		—		—
GCWO CCWO	低速級	100	125	160	200	250	—	—	—	—	—

2．公稱傳動比

GCWO雙級蝸桿減速器的公稱傳動比

公稱傳動比i	200	250	315	400	500	630	800
公稱傳動比i	1000	1250	1600	2000	2500	3150	3550

GCWO齒輪-蝸桿減速器的公稱傳動比

公稱傳動比i	35．5	40	45	50	56	63	71	80	90	100
公稱傳動比i	112	125	140	160	180	200	224	250	280	315

3．齒輪

齒輪基準齒形按GB1356-1988《漸開線圓柱齒輪基準齒形》的規定；齒輪模數m按GB1357-1987《漸開線圓柱齒輪模數》的規定。

4．蝸桿

蝸桿齒廓為ZC₁形；蝸桿螺旋線方向為右旋。
