SCWO63-315系列軸裝式圓弧圓柱蝸桿減速機

減速機信息網

公司名稱：沈陽海澤潤祥機電設備有限公司
產品價格：面議/臺
最小起訂：1臺起訂
發布日期：2012年9月3日
所在地：遼寧沈陽

瀏覽公司電子樣本

進入企業商鋪

聯系方式 | CONTACT

沈陽海澤潤祥機電設備有限公司

聯系人:梁左剛(先生)
電話:(024)62635393
手機:15840586426
傳真:(024)62635393
地址:鐵西區興工北街
郵編:110025

詳細信息

一、概述

SCW系列軸裝式圓弧圓柱蝸桿減速機（JB/T 6387-1992）直接套裝在工作機主軸上，包括SCWU、SCWS、SCWO三個系列。主要應用于冶金、礦山、起重、運輸、化工、建筑等機械設備的減速傳動。

工作條件：減速機蝸桿軸轉數不超過1500r/min；工作環境溫度為-40～40℃，當工作環境溫度低于0℃時，啟動前潤滑油必須加熱到0℃以上；減速機可正、反向運轉。

二、型號、中心距、傳動比、標記

2.1 型號

（1）SCWU型—蝸桿在蝸輪之下的軸裝式圓弧圓柱蝸桿減速機；

（2）SCWS型—蝸桿在蝸輪之側的軸裝式圓弧圓柱蝸桿減速機；

（3）SCWO型—蝸桿在蝸輪之上的軸裝式圓弧圓柱蝸桿減速機。

2.2 中心距

SCW系列軸裝式圓弧圓柱蝸桿減速機代號見下表。

中心距代號		1	2	3	4	5	6	7	8	9	10	11	12
SCWU SCWS SCWO	第一系列	63	80	100	125	—	160	—	200	—	250	—	315
SCWU SCWS SCWO	第二系列	—	—	—	—	140	—	180	—	225	—	280	—

注：優先選用第一系列，第二系列僅提出型式尺寸。圖樣根據用戶需要另行設計。

2.3 公稱傳動比

SCW系列軸裝式圓弧圓柱蝸桿減速機的公稱傳動比i及傳動比代號見下表。

傳動比代號	1	2	3	4	5	6	7	8	9	10	11	12
i	5	6.3	8	10	12.5	16	20	25	31.5	40	50	63

2.4 標記示例

三、型式及外形安裝尺寸

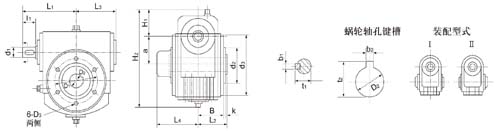

SCWO63-100型減速機外形尺寸

尺寸	a	d₃	i＜16					i≥16					D₂(H7)
尺寸	a	d₃	d₁(j6)	I₁	b₁	t₁	L₁	d₁(j6)	I₁	b₁	t₁	L₁	D₂(H7)
SCWO63	63	150	19	28	6	21.5	128	19	38	6	21.5	128	30
SCWO80	80	175	24	36	8	27	151	24	36	8	27	151	40
SCWO100	100	218	28	42	8	31	182	24	36	8	27	176	50

尺寸	b₂	t₂	L₂	L₃	L₄	H₁	H₂	D₁	D₃	B	d₂(h8)	K	重量 不含油重
SCWO63	8	33.5	70	97	95	60	220	102	M8×16	63	80	3	17
SCWO80	12	43.5	75	110	106	66	267	125	M8×16	69	100	3	24
SCWO100	14	53.8	86	130	140	85	325	150	M10×20	80	120	3	41

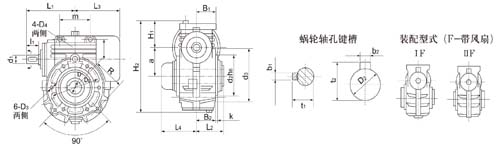

SCWO125-315型減速機外形尺寸

尺寸	a	d₃	i＜16					i≥16					D₂ (H7)	b₂	t₂	L₂
尺寸	a	d₃	d₁	I₁	b₁	t₁	L₁	d₁	I₁	b₁	t₁	L₁	D₂ (H7)	b₂	t₂	L₂
SCWO125	125	235	32k6	58	10	35	218	28j6	42	8	31	202	60	18	64.4	107
SCWO140	140	265	38k6	58	10	41	228	28j6	42	8	31	212	65	18	69.4	120
SCWO160	160	300	42k6	82	12	45	277	32k6	58	10	35	253	70	20	74.9	125
SCWO180	180	330	42k6	82	12	45	292	32k6	58	10	35	268	80	22	85.4	137.5
SCWO200	200	365	48k6	82	14	51.5	324	38k6	58	10	41	300	85	22	90.4	143
SCWO225	225	415	48k6	82	14	51.5	342	38k6	58	10	41	318	95	25	100.4	160
SCWO250	250	475	55k6	82	16	59	380	42k6	82	12	45	380	105	28	111.4	168
SCWO280	280	540	60m6	105	18	64	430	48k6	82	14	51.5	407	115	32	122.4	180
SCWO315	315	600	65m6	105	18	69	470	48k6	82	14	51.5	447	125	32	132.4	200

尺寸	L₃	L₄	H₁	H₂	D₁	D₃	D₄	B₁	B₂	m	R	h	d₂ (h8)	k	重量不含油重
SCWO125	202	143	105	380	210	M12×24	13×35	84	84	145	135	80	180	10	80
SCWO140	220	152	125	433	235	M12×24	13×35	95	95	160	150	105	200	10	108
SCWO160	245	158	125	470	270	M12×24	13×35	95	95	170	170	95	220	10	138
SCWO180	260	175	150	530	290	M16×30	17×45	110	110	200	190	125	245	12	183
SCWO200	295	185	148	580	320	M16×30	17×45	115	115	250	213	110	245	12	243
SCWO225	320	198	170	640	360	M16×30	17×45	130	130	280	235	145	265	12	286
SCWO250	360	203	150	682	420	M16×30	17×45	135	135	320	265	125	280	12	350
SCWO280	390	227	165	755	450	M20×38	21×55	150	150	380	295	130	350	14	483
SCWO315	430	252	195	850	520	M20×38	21×55	170	170	410	340	150	380	15	655
